Bonjour,

Avec la sortie de la nes mini j'ai eu envie de me faire une nes améliorée avec recalbox mais en gardant la possibilité de jouer aux jeux originaux.
J'étais au début parti sur l'intégration du pi zero mais j'avais un pi2 pour un autre projet qui n'avançait pas et j'ai donc changer en cours de route pour utiliser ce dernier qui offrirait un meilleur confort de jeu.

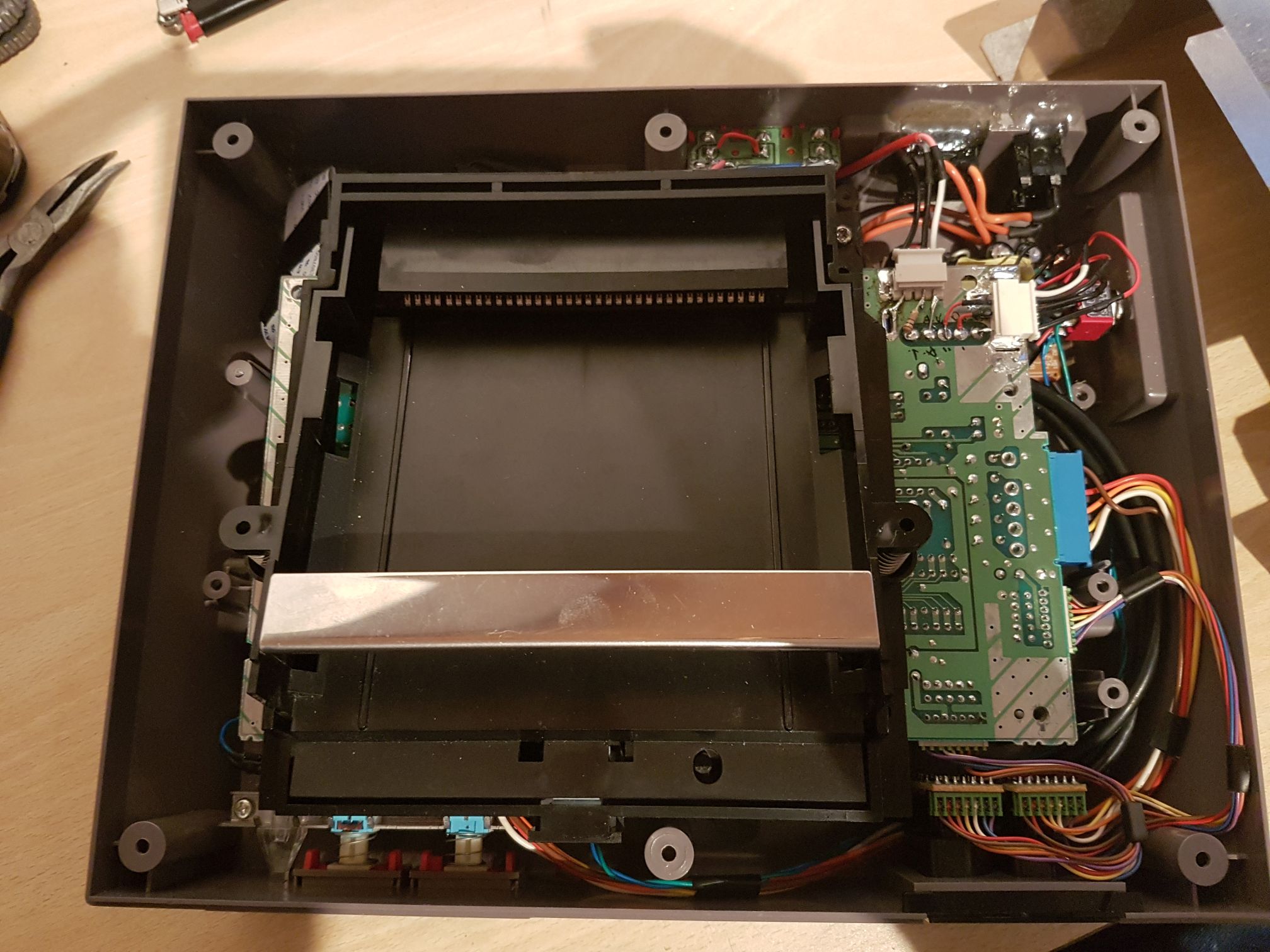

J'ai tout d'abord remplacer le module d'alimentation et de sortie video de la nes par un transfo 5v et une sortie video composite (j'ai mis des connecteurs ensuite pour pouvoir la démonter facilement):

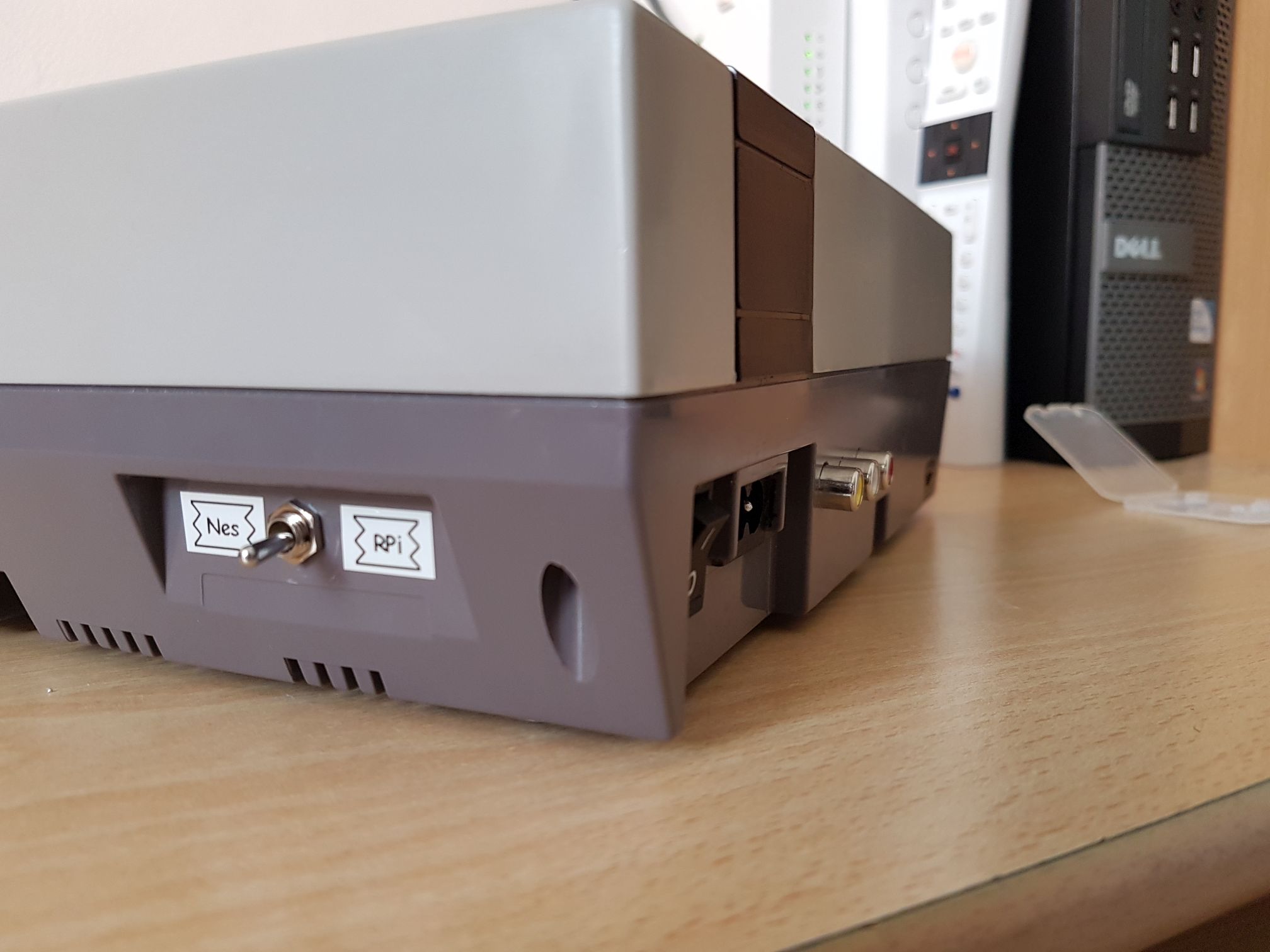

Grace au switch sur le coté je peux alimenter soit la nes, soit le raspberry:

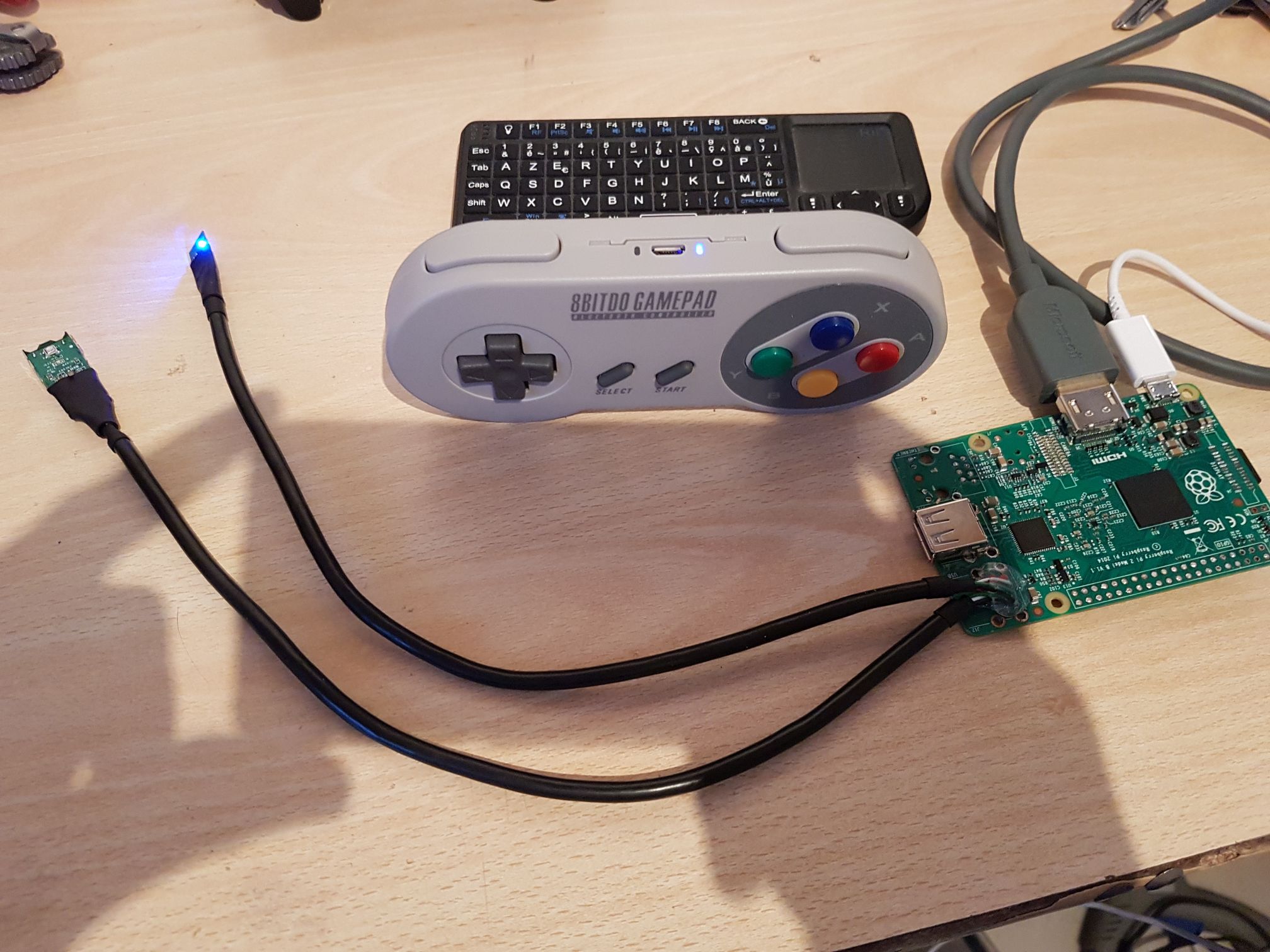

Après une petite cure d’amaigrissement et l'ajout du wifi/bluetooth au pi2:

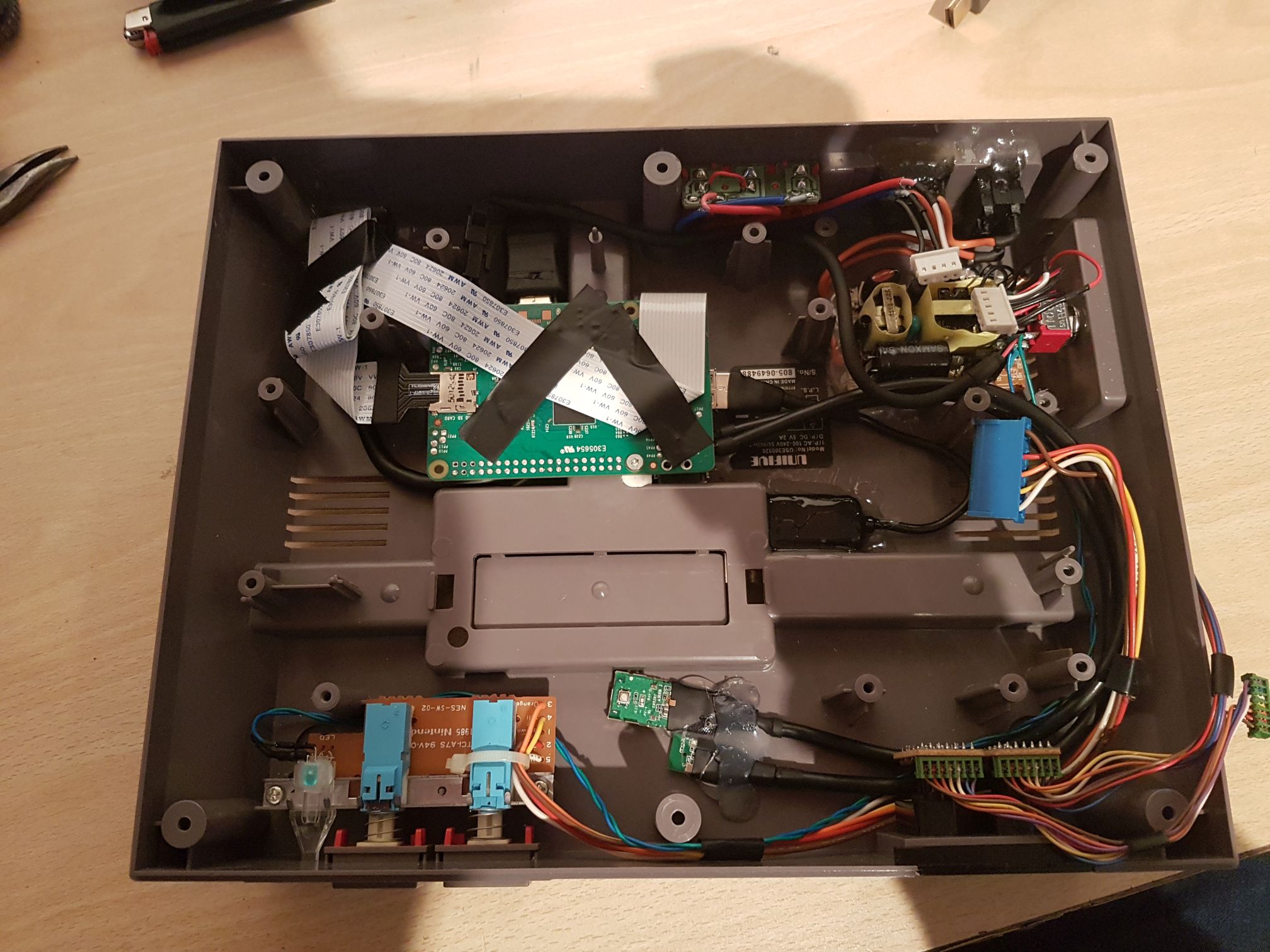

J'ai réussi a lui trouver une place au fond de la coque. (J'ai du enlever le "shield" en métal de la nes)

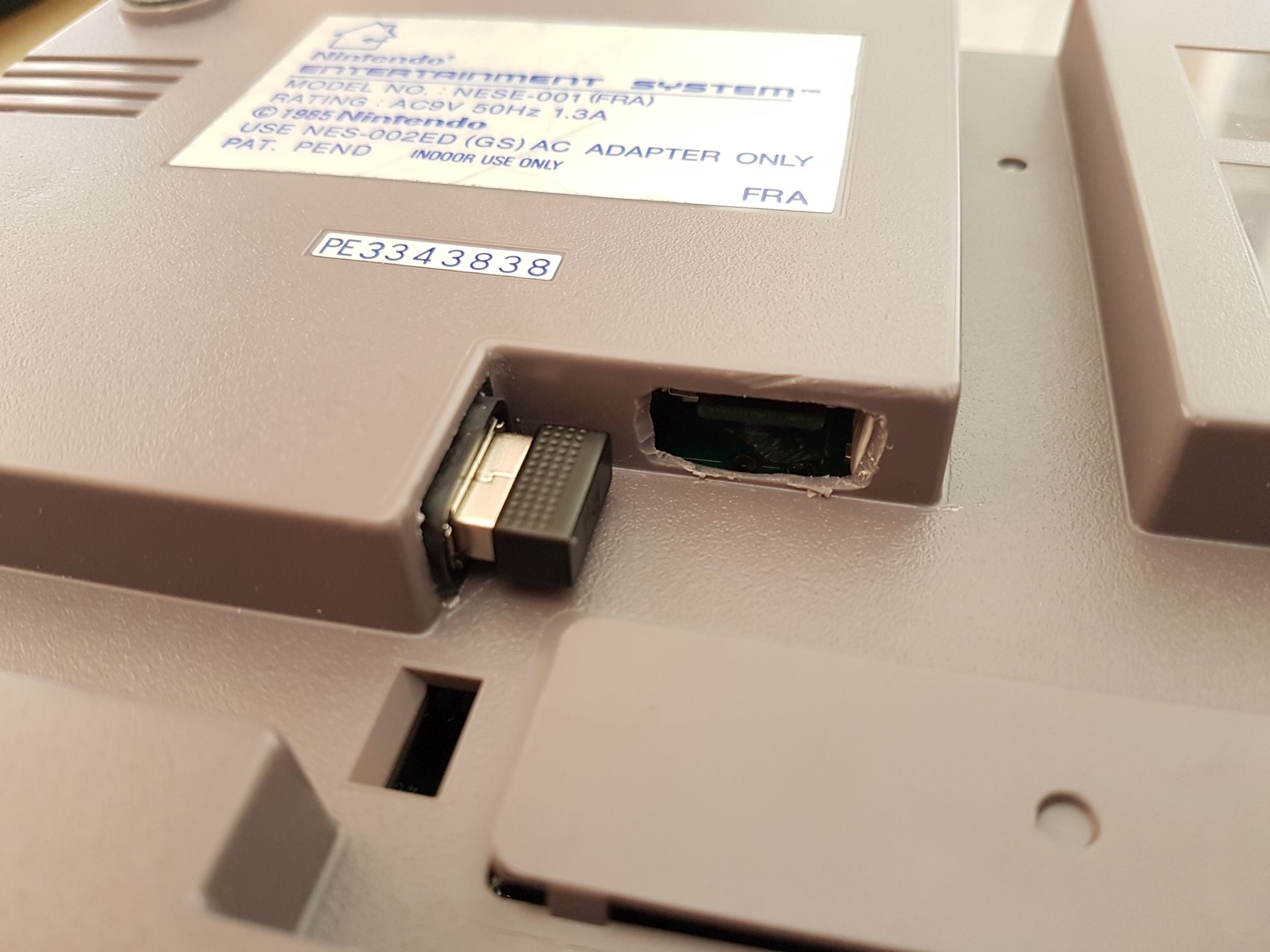

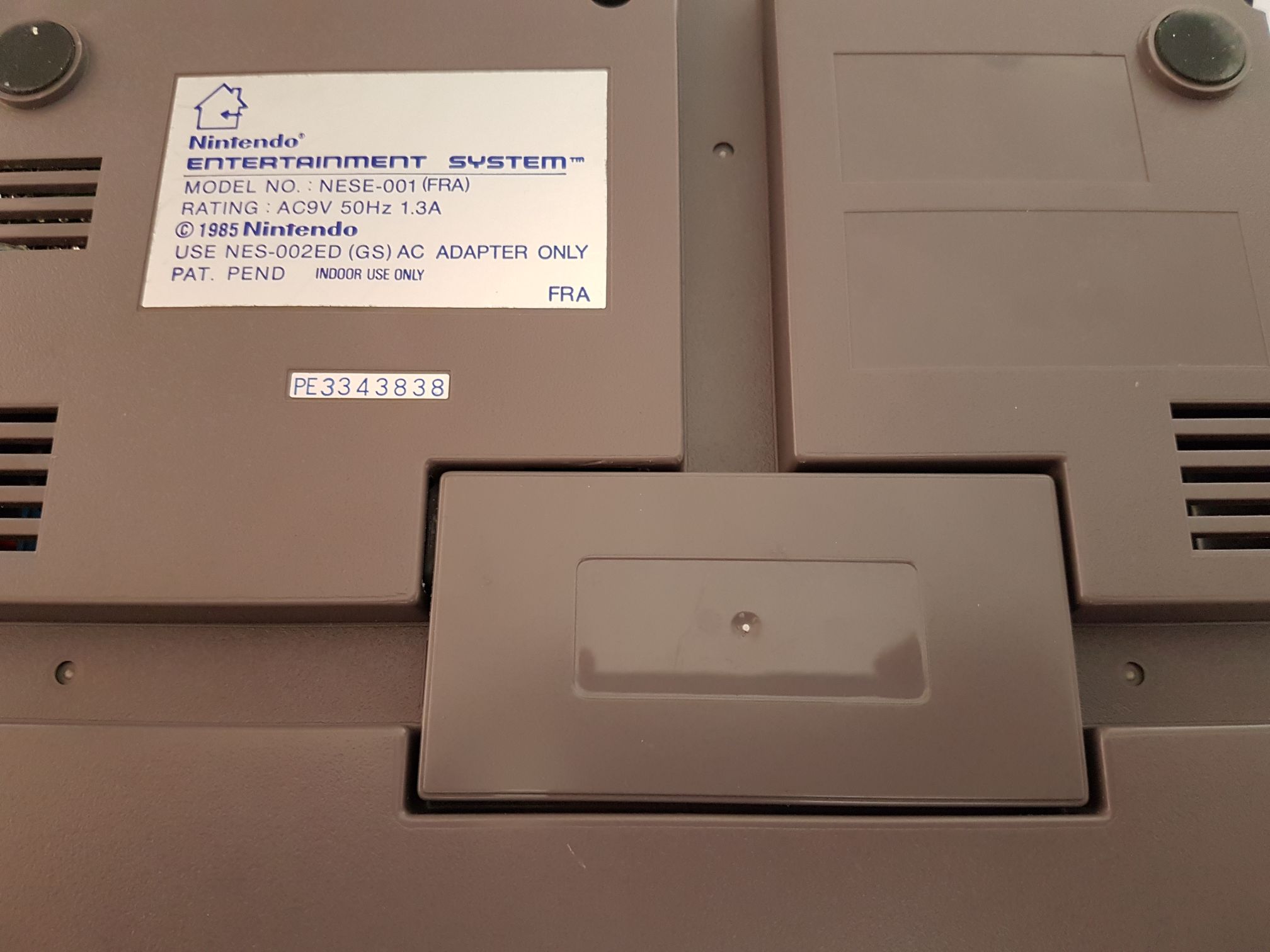

Sous la console, sous la trappe pour le port d'extension se trouve la carte SD et un port USB :

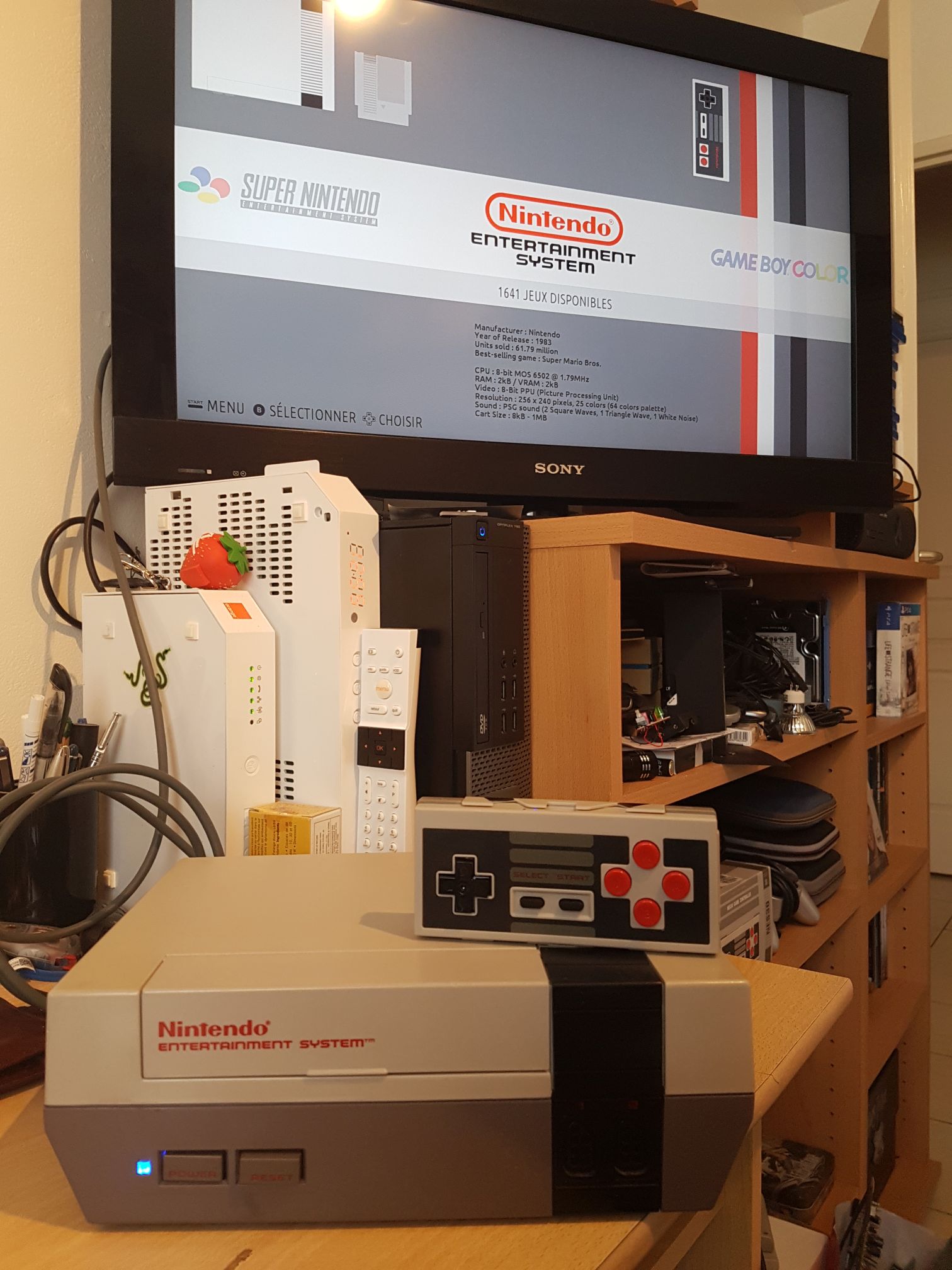

J'ai garder le bouton power de la nes pour alimenter le Raspberry (led bleu):

Et led rouge d'origine pour la nes ( Je n'ai pas de photos console fermée...)

Voila, tout fonctionne comme prévu!
J'aurais peut être pu brancher l'interrupteur sur les ports GPIO pour ne pas avoir à éteindre recalbox depuis le menu et ensuite appuyer sur le bouton mais j'étais rester sur recalbox 3 avant de commencer ce projet et ce n'est que plus tard que j'ai vu cette fonctionnalité dans recalbox 4. Peut être une amélioration a prévoir dans le futur.

Si vous avez des questions, n'hésitez pas.

@Fredo merci.

Pour le transfo je n'ai pas de référence, j'ai pris ce qui trainait chez moi... C'est un transfo 5v 2a classique. Pour gagner de la place on peut mettre une prise dc jack ou USB à l'arrière de la console et y brancher directement l'alimentation du raspberry.
Mais je ne sais pas si c'est possible d'alimenter la super nes directement en 5v par contre ...

J'avais pensé à brancher les manettes de la nes sur les gpio mais comme j'ai mis un pi2 avec beaucoup de système j'allais être limité avec seulement 2 boutons. Et je ne sais pas si le fait d'utiliser la nes en laissant connecter les gpio ne risque pas d'endommager le raspberry.
J'utilise les manettes 8bitdo nes et snes et elles sont pas mal !

Bonjour et merci pour vos messages.

Pour la modification de la ne j'ai suivi ce tuto : http://rnc.free.fr/nesmod/

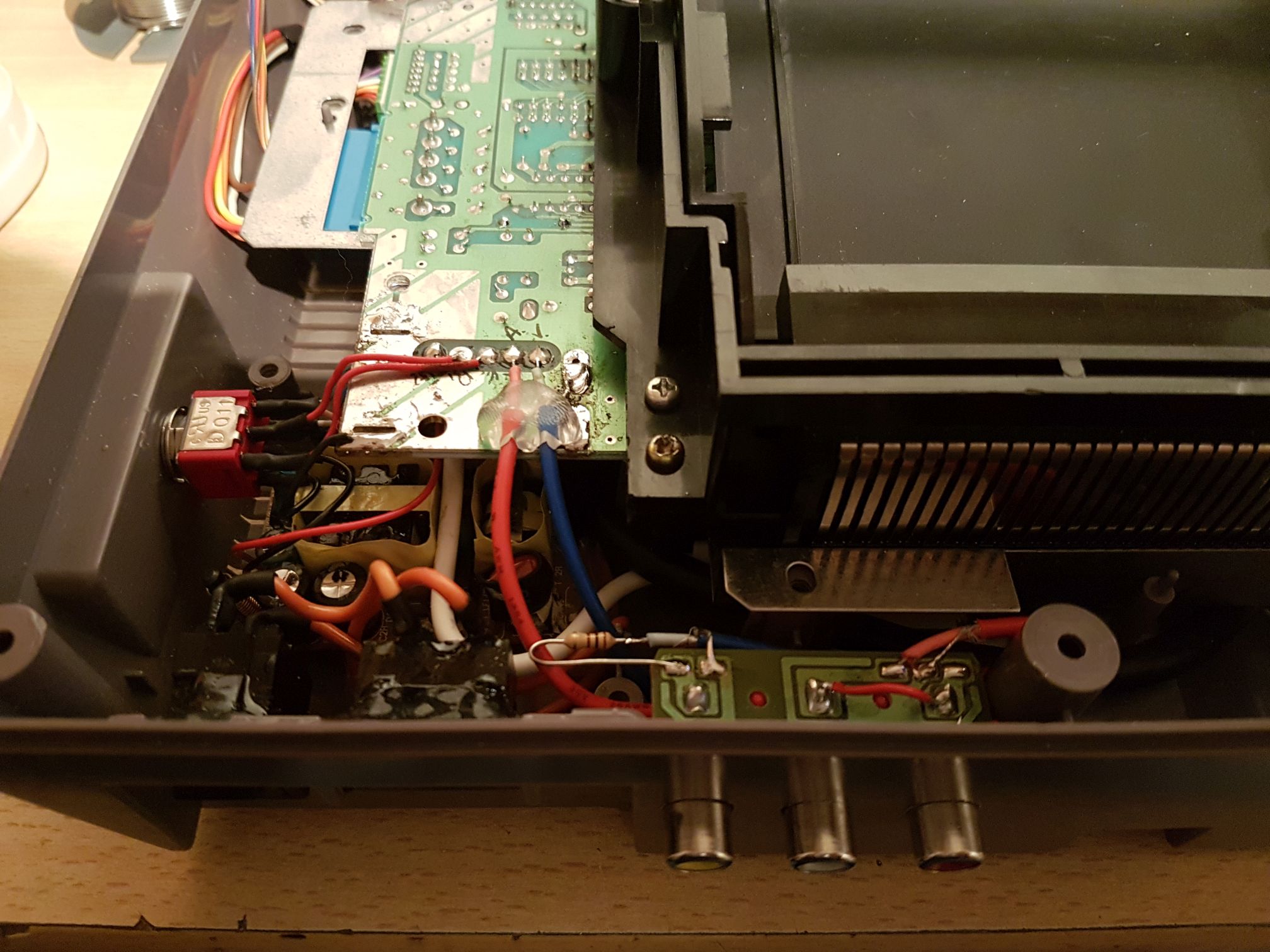

Pour la modification de l'alimentation on peut voir sur la photo ci dessous les 3 points à droite.
En partant de droite à gauche :
Sur le premier arrive les 5v du transfo. De ce point il part vers l'interrupteur de la nes et revient sur le 2eme point. Du coup j'ai relié le 2eme point sur le pin central du switch qui permet de choisir la nes ou le rpi. Et d'un côté du switch je reviens sur le 3eme point sur la nes ce qui alimente la carte mère, et de l'autre côté je pars sur le raspberry.

Désolé si ce n'est pas très clair, je suis en vacances à l'étranger et je n'ai que mon téléphone portable.

Bonjour,

Avec la sortie de la nes mini j'ai eu envie de me faire une nes améliorée avec recalbox mais en gardant la possibilité de jouer aux jeux originaux.
J'étais au début parti sur l'intégration du pi zero mais j'avais un pi2 pour un autre projet qui n'avançait pas et j'ai donc changer en cours de route pour utiliser ce dernier qui offrirait un meilleur confort de jeu.

J'ai tout d'abord remplacer le module d'alimentation et de sortie video de la nes par un transfo 5v et une sortie video composite (j'ai mis des connecteurs ensuite pour pouvoir la démonter facilement):

Grace au switch sur le coté je peux alimenter soit la nes, soit le raspberry:

Après une petite cure d’amaigrissement et l'ajout du wifi/bluetooth au pi2:

J'ai réussi a lui trouver une place au fond de la coque. (J'ai du enlever le "shield" en métal de la nes)

Sous la console, sous la trappe pour le port d'extension se trouve la carte SD et un port USB :

J'ai garder le bouton power de la nes pour alimenter le Raspberry (led bleu):

Et led rouge d'origine pour la nes ( Je n'ai pas de photos console fermée...)

Voila, tout fonctionne comme prévu!
J'aurais peut être pu brancher l'interrupteur sur les ports GPIO pour ne pas avoir à éteindre recalbox depuis le menu et ensuite appuyer sur le bouton mais j'étais rester sur recalbox 3 avant de commencer ce projet et ce n'est que plus tard que j'ai vu cette fonctionnalité dans recalbox 4. Peut être une amélioration a prévoir dans le futur.

Si vous avez des questions, n'hésitez pas.

Bonjour,

J'ai pour projet d’intégrer recalbox dans une gameboy et pour cela j'aimerai utiliser un petit ecran lcd 2,5".

Cependant, l'affichage sous emulatiostation est horrible. L'image tremble et il est impossible de lire le nom des jeux. (j'ai essayé avec un autre écran et le problème est le même)

Par contre en jeu l'affichage est correct.

J'ai modifier le fichier boot/config.exe en ajoutant sdtv_mode=0 ou 2 pour utiliser la sortie composite mais je ne sais pas si il y d'autres réglages possible pour améliorer la qualité de l'image?
Si quelqu'un a déjà utilisé ce type d'écran je suis preneur de toutes infos.
Merci.

Salut, Merci de ta réponse. par contre je perd la touche select en jeu si je l'utilise comme hotkey ( ou elle garde les 2 fonctions? ) J'attends de recevoir toutes les pièces (de chine c'est moins chère mais plus long à arriver) et si j'arrive à assembler le tout je vous ferrais un petit retour.

Bonjour, Je souhaite intégrer recalbox dans une gameboy et je me demandais le nombre minimum de boutons nécessaire à une bonne utilisation de recalbox. Est-ce que la croix directionnelle, start/select et A/B sont suffisant ou il me faut aussi X/Y et Hotkey?

Bonjour, J'utilise le pin P6 (run sur pi2) et ça fonctionne bien avec recalbox.

J'ai une samsung EVO 16Gb, jamais eu de soucis ... Après j'ai aucunes roms dessus.

Bonjour, Personnellement j'utilise le pin out "run" pour allumer le raspberry pi 2 (p6 header pour le pi 1 b+) J'ai soudé 2 connecteurs identique au gpio dessus et j'y ai branché un petit bouton poussoir fixé sur le boitier. Si le raspberry est éteint (par le menu de recalbox par exemple) un appui dessus l'allume. Et si le rapsberry est démarré ça fait un hard reset (pas conseillé) Je pourrais éventuellement faire des photos ce soir si ça intéresse quelqu'un.

Ça peut être intéressant pour les personnes qui ont des bartop ou des stick tout intégrés comme celui-ci
