@Substring @tikiandskull @greenalex Merci pour votre aide.

@greenalex Oui je vois de quoi tu parles, ce n'est pas le cas sur mon projet.

Pour ce qui est de mon problème d'origine, à savoir l'écran qui ne s'allume pas, c'est réglé, l’écran fonctionne, donc vous pouvez mettre ce sujet comme résolu.

(Pour rappel le problème était que la masse du raspberry et de l'écran n'était pas la même.)

Je vais, par contre, créer un nouveau topic pour mes problèmes d'alimentation, afin de ne pas saturer celui la et de mieux répertorié mon problème.

Encore une fois merci a vous

C'est bon j'ai fini par y arriver.

Pour ceux qui n'y arrive pas:

Une fois le correctif installé, il faut modifier le fichier recalbox.conf pour activer les GPIO:
controllers.gpio.enabled=1

Et dé-commenté la ligne pour activer les custom GPIO:
controllers.gpio.args=map=0x20,0x21,5,6 gpio=4,17,27,22,5,6,12,24,23,18,15,14 (ici j'ai mis les pin 5, 6 et 12 pour Start, Select et B)

Toutes les autres lignes de la partie "controllers GPIO" sont commenté (avec ##)

Tout à l'air de fonctionner correctement. Sauf pour un petit bug, quand je press la touche Start, c'est comme ci je pressais aussi la touche bas, alors qu'elle n'est pas connecté.

C'est bon il semble que j'ai trouvé la solution.

J'avais une résistance trop élevé dans mon circuit.
J'ai donc doublé les deux sections de câble 5V (rouge) reliant le bouton.

Pour l'instant plus d'éclair jaune, en espérant que cela suffise sur le long terme

Bonjour à tous,

Lorsque je branche mon câble d'alimentation directement sur le RPI 3 B+ tout fonctionne très bien.

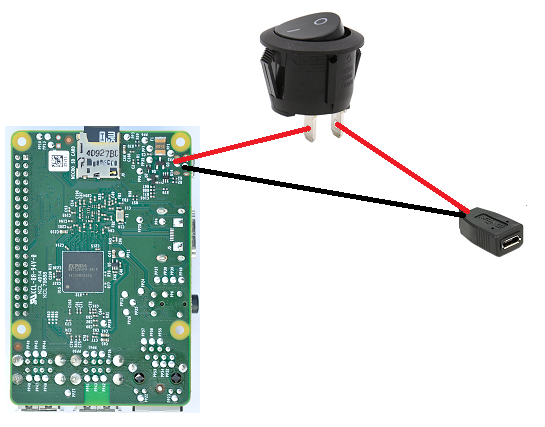

Mais lorsque je souhaite déporter la prise femelle pour y avoir accès à un autre endroit et avec un bouton, comme sur le schéma ci dessous:

Je me retrouve avec le petit éclair jaune qui clignote quelques secondes puis disparaît pendant 1 minute avant de revenir.

J'ai tenter "d’épaissir" les câbles reliant la prise femelle au PI mais cela ne change rien.

Je comprends bien que c'est un problème d'alimentation surement dû à mon câblage mais je parviens pas à identifier d'où cela viens exactement.

Auriez vous une idée?

@ian57 Excuse moi d'insister mais je ne parviens pas à configurer correctement les customs GPIO, malgré mes tests et recherches.

Dois je commenter la ligne "controllers.gpio.args=map=1,2" ?
Ou alors lui mettre l'argument map 5 : "controllers.gpio.args=map=5"?

Ensuite sur la ligne "map=5 gpio1=pin1,pin2,pin3,.....,pin12,pin13...", dois je juste remplacer les pin par ceux que je souhaite utiliser? Et comment les faire correspondre à des touches de manettes (start, select...)?

Please help

Merci @ian57 de ta réponse.

Ok je vais m'occuper de mettre le correctif rapidement merci beaucoup.

Donc du coup si je comprends bien pour l'exemple que j'ai donné. Si je veux que le pin 29 corresponde au bonton start du joueur 1 je dois mettre:
map=5 gpio10=pin29 ...etc pour les autres boutons, c'est ça?

@ian57 Merci beacoup pour ta réponse ian57.

En effet je vois bien dans le fichier recalbox.conf dans la partie "controllers" ce genre de lignes:

##" Custom mk_gpio arguments,
##" map=5 gpio1=Y-,Y+,X-,X+,start,select,a,b,tr,y,x,tl,hk for one controller,
##" map=5 gpio1=pin1,pin2,pin3,.....,pin12,pin13
...

Mais je ne suis pas sur de bien comprendre comment les modifier, pourrais tu m'y aider stp?
Par exemple si je veux que le port GPIO 29 corresponde au bonton start du joueur 1?

Bonjour à tous,

Tout d'abord un grand merci à toutes les équipes de Recalbox, votre OS est très agréable à utiliser.

Je voudrais vous poser une question technique.

Je me suis lancé récemment dans un projet de console de jeu comprenant un RPI 3 B+ avec un touch screen HDMI 3.5". L'écran vient se connecter directement sur les pins GPIO du PI:

Comme on peut le voir sur la photo, les pins 1 à 4 et 19 à 26 sont occupé par l’écran. Et tout fonctionne très bien.

Je souhaiterais maintenant pouvoir connecter mes boutons du joueur 1 sur les ports GPIO du Pi.

Seulement voila quand je regarde les schémas de connections comme ici:
https://www.smallcab.net/download/manuel/manuel-gpio-raspberry.pdf

Je constate que mon écran vient utiliser des ports du joueur 1 et du joueur 2, du coup comment faire?

Pourriez vous m'aider s'il vous plaît?

Puis-je utiliser des ports du joueur 1 et 2 (non utilisé par l'écran) et les re-mapper ensuite pour en faire un seul joueur? Si oui comment?

Merci beaucoup

@greenalex Merci beaucoup.
Avec le powerboost d'adafruit et en gardant le même interrupteur, tout fonctionne nickel. J'ai donc terminé ma gameboy zero, merci encore

@greenalex Oui tu as surement raison, puisqu'avec un seul booster et l'écran modifié tout fonctionne d’après ce que j'ai pu voir en ligne.
Très bonne suggestion pour Sudomod, je vais aller y faire un tour en attendant de me résigner a retenter la modification de l'écran ^^

Merci beaucoup
