    • toniozleouf
      toniozleouf last edited by

      Bonjour à tous

      Je vous présente ma dernière réalisation. Une NES modifiée, sans colle chaude 😉

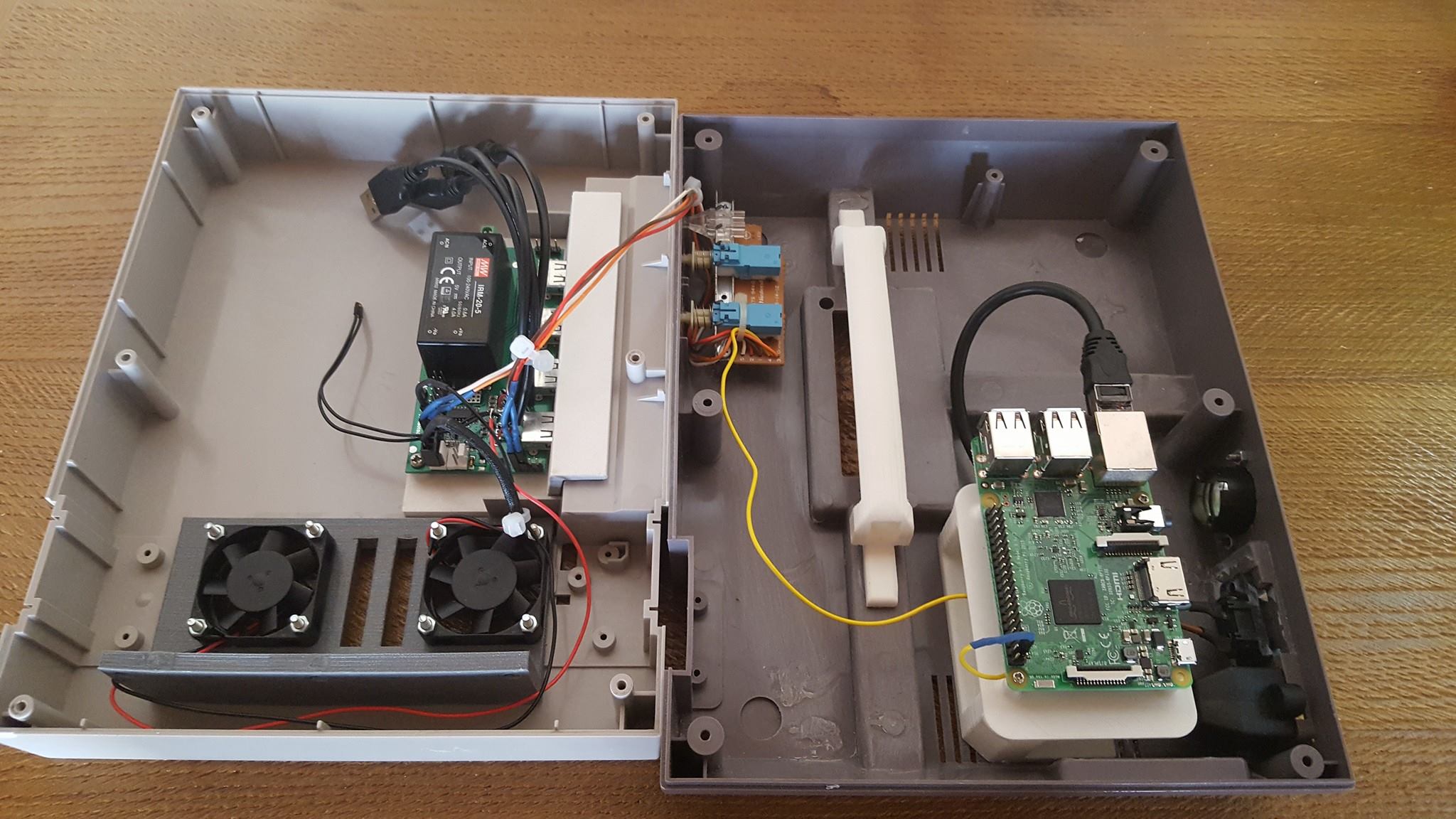

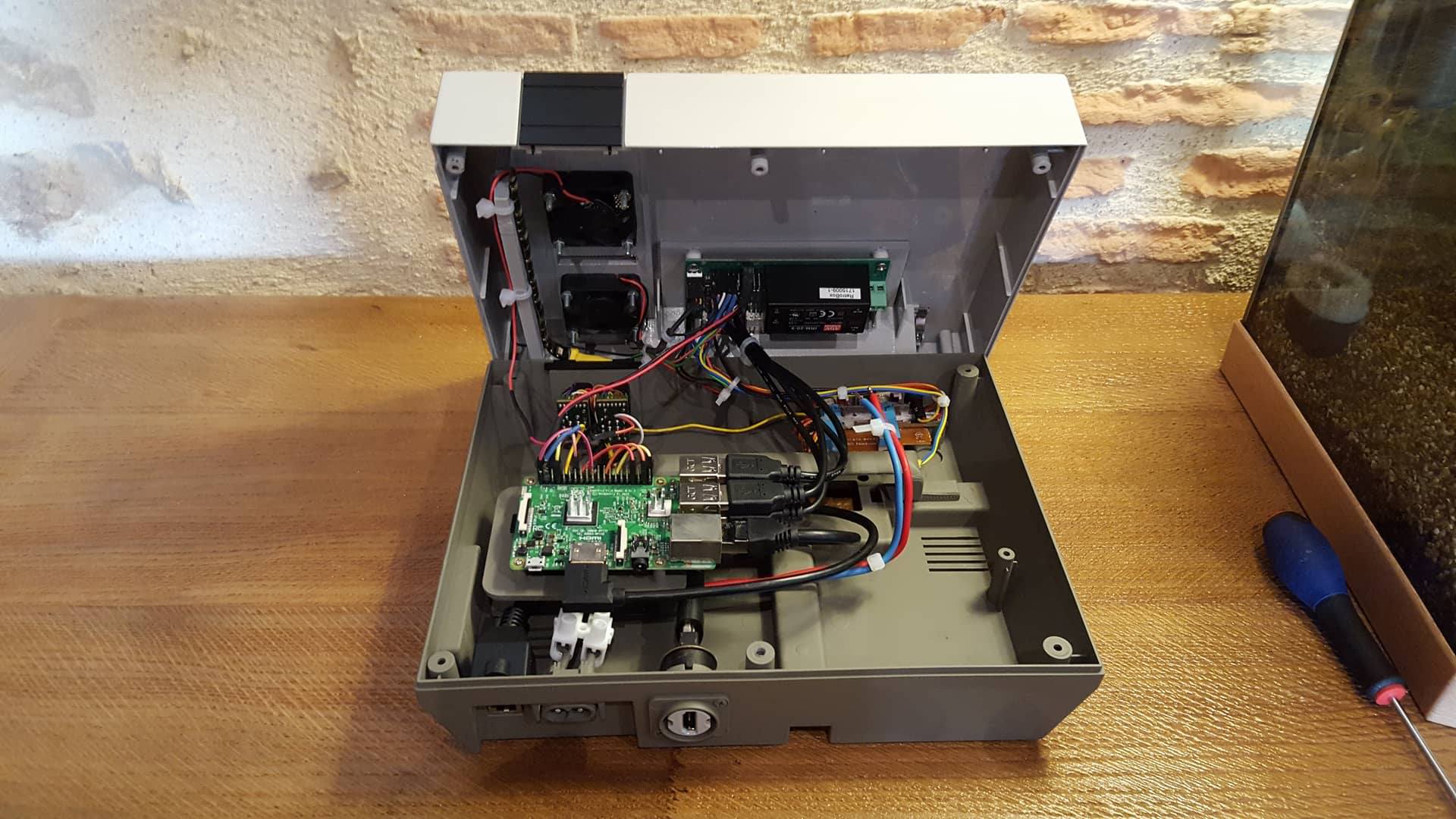

      J'ai tout d'abord vidé entièrement le boitier, puis imprimé de nouvelles parties en 3D.

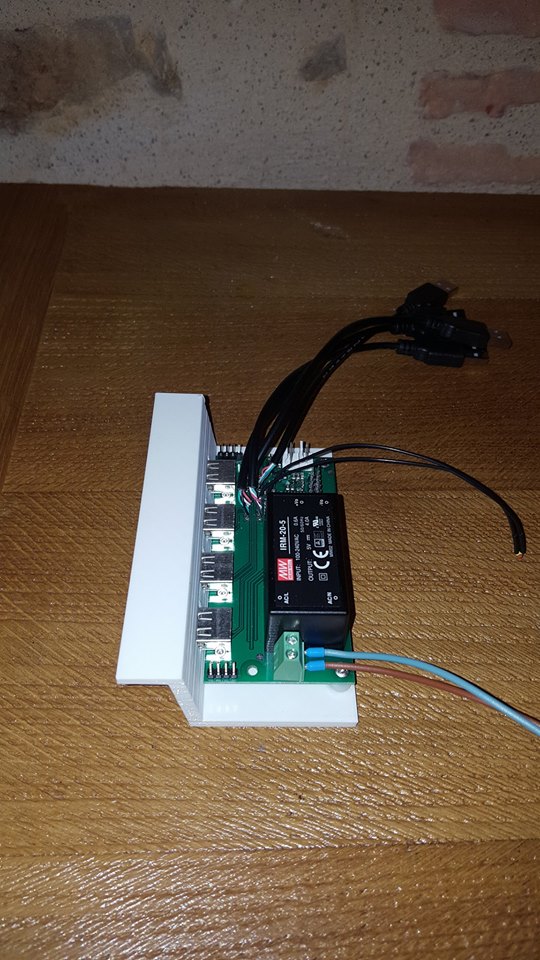

      J'utilise ma carte alimentation 220/5v 20w 4A, avec les slot USB déportés.

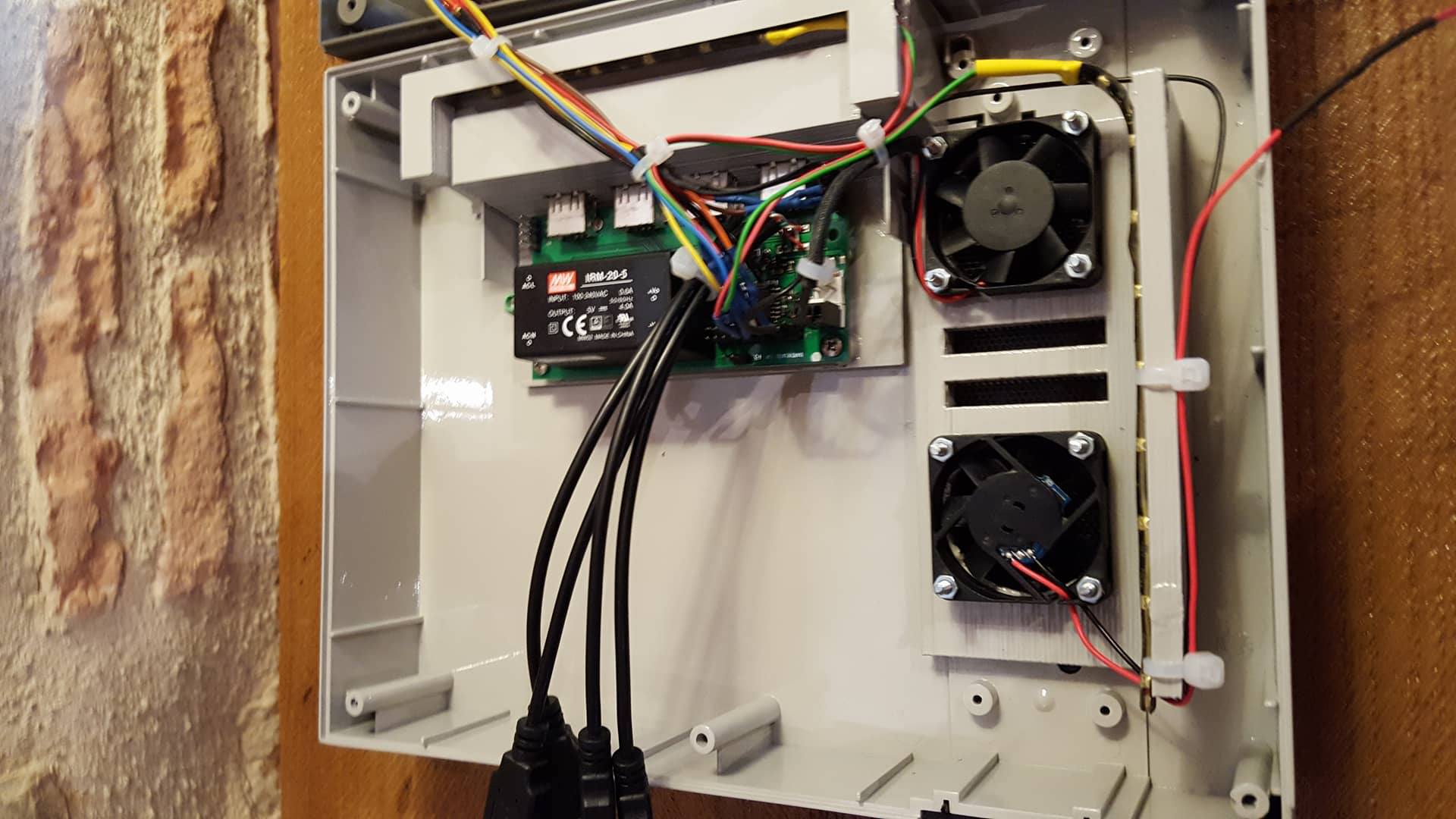

      Pour la gestion der la température, j'utilise un ventilateur en 3.3V relié au raspberry, le 2eme en 5v est géré par ma carte et se déclenche à 45° pour chasser l'air chaud. Il stop a 35°.

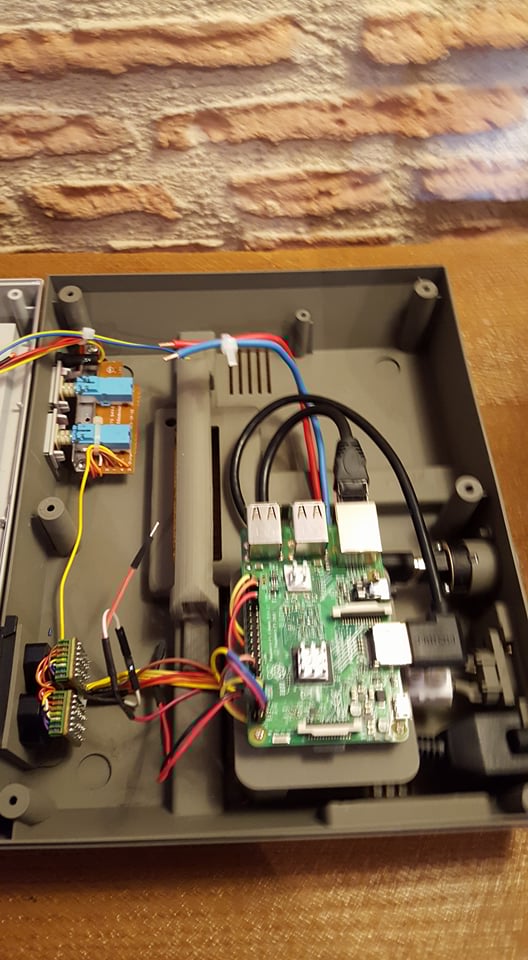

      J'ai modifié le bouton power d'origine pour en faire un bouton NO à impulsion. il contrôle maintenant l'allumage générale de la machine via ma carte. Le reset est cablé sur le raspberry.
      Les ports manettes d'origine sont fonctionnels.

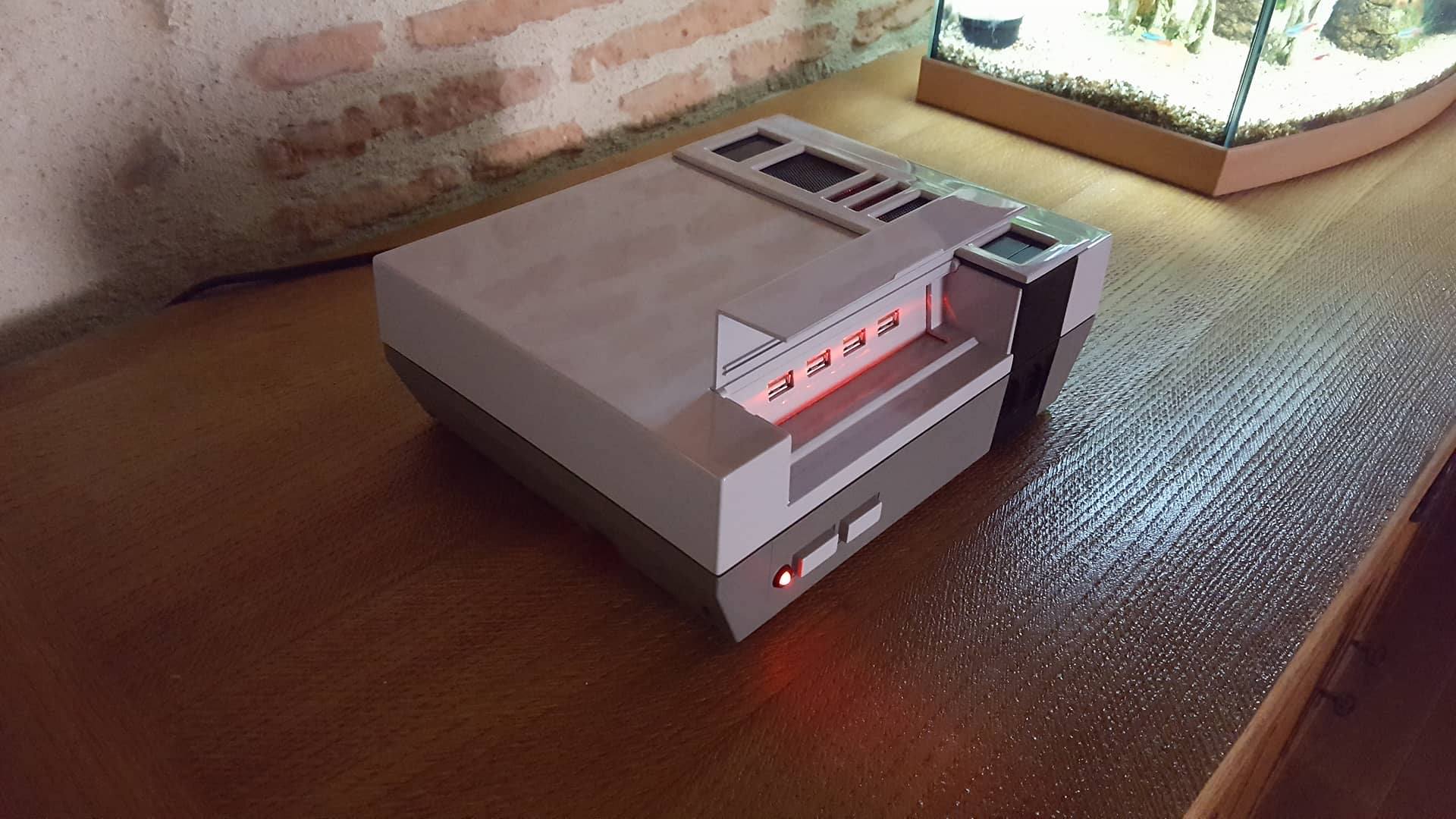

      J'y ai aussi mis quelques LED pour rappeler le rouge de big N. J'ai laisser la place pour un futur disque dur et un hub. je réaliserai un support en 3D au besoins.

      Voici le résultat finale après un gros ponçage / masticage et un coup de peinture en carrosserie 😄

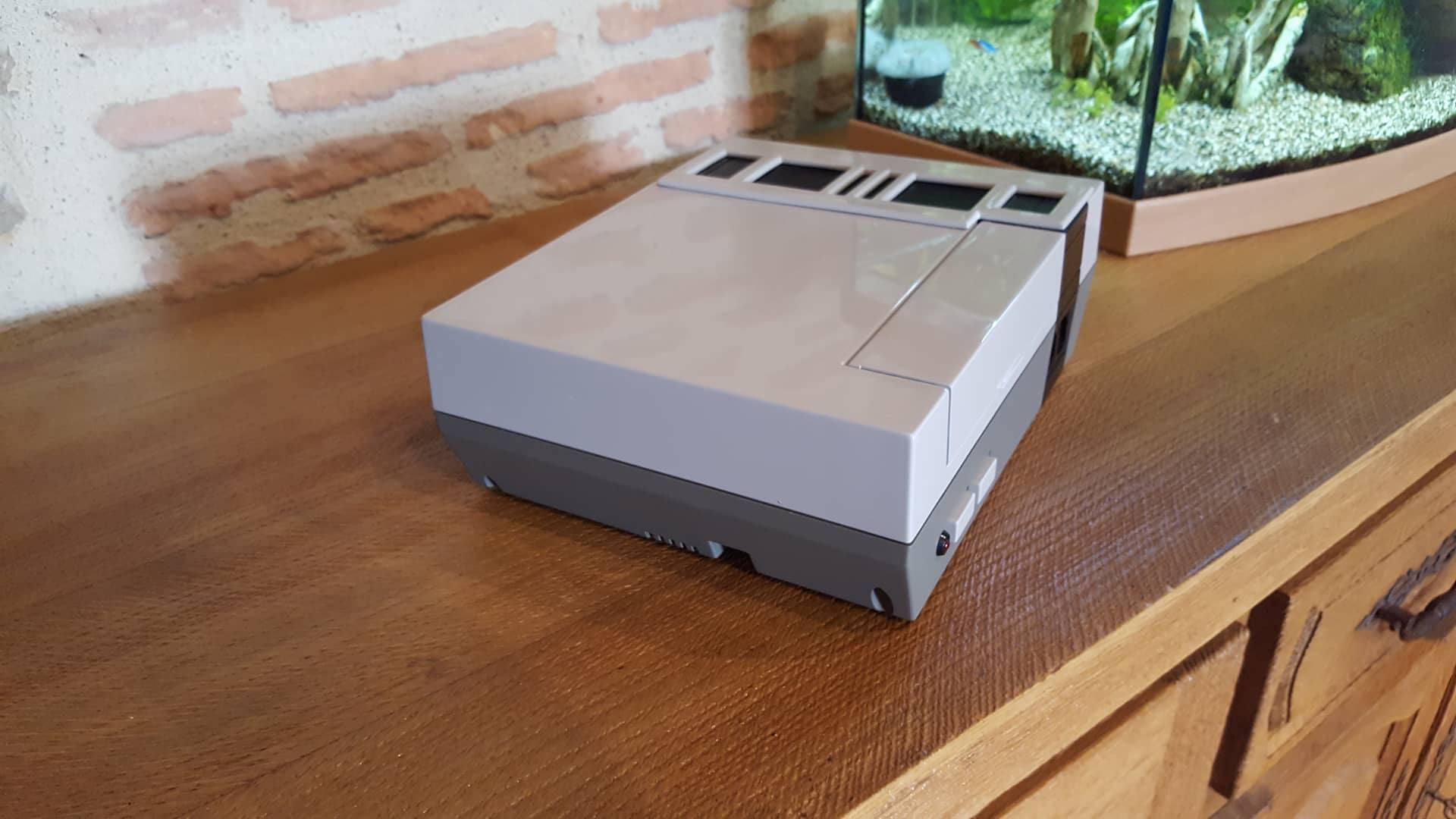

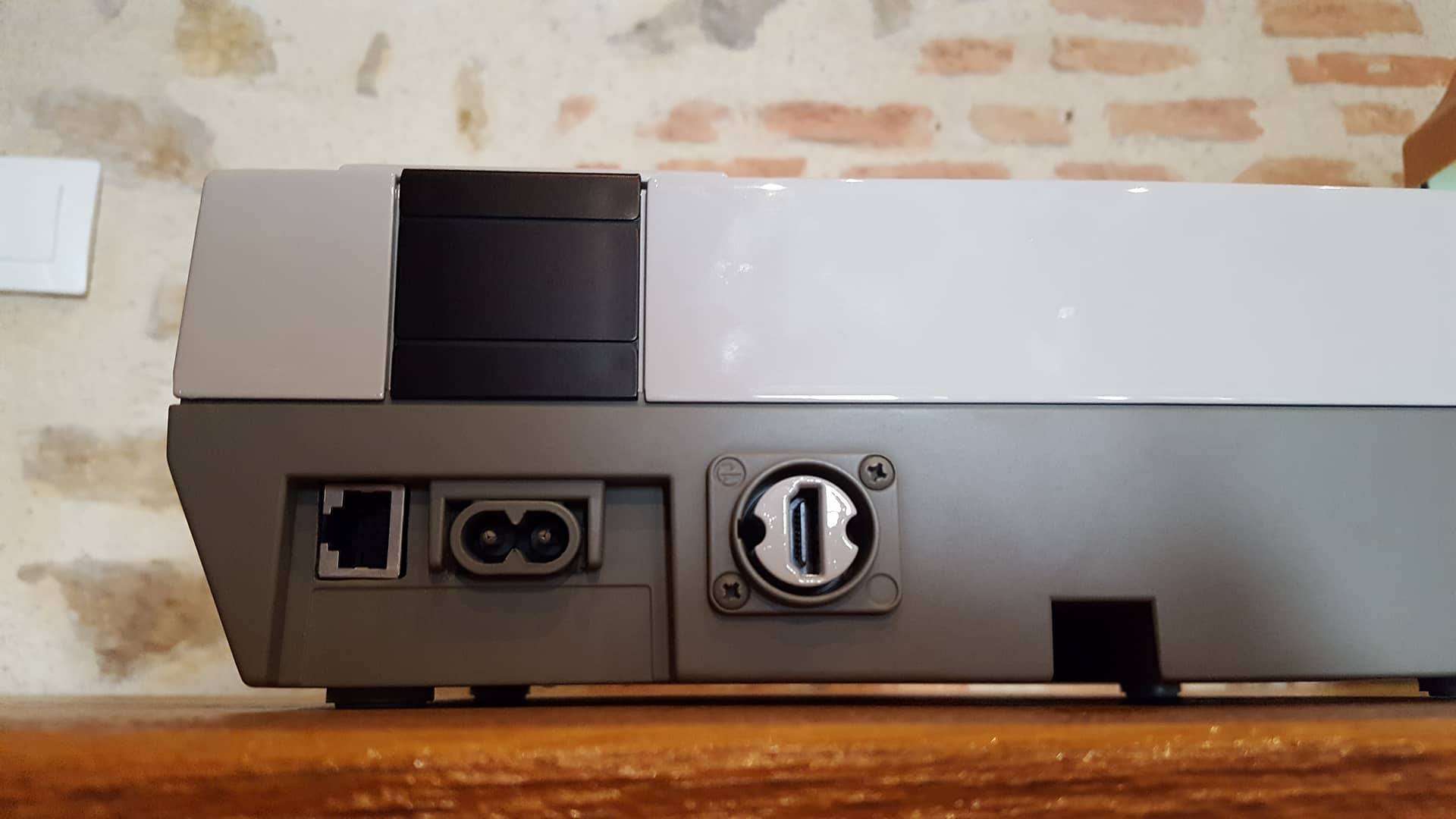

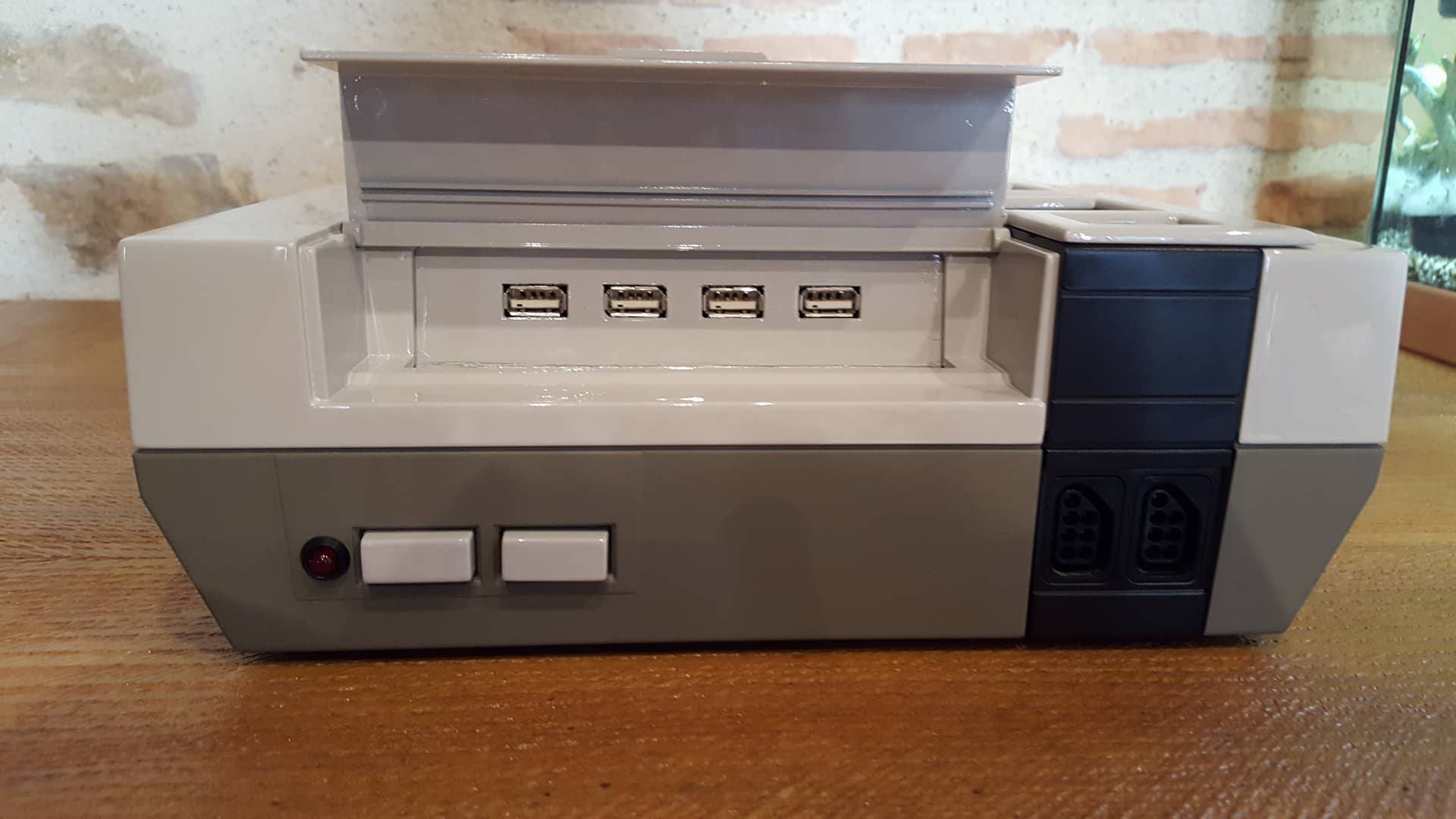

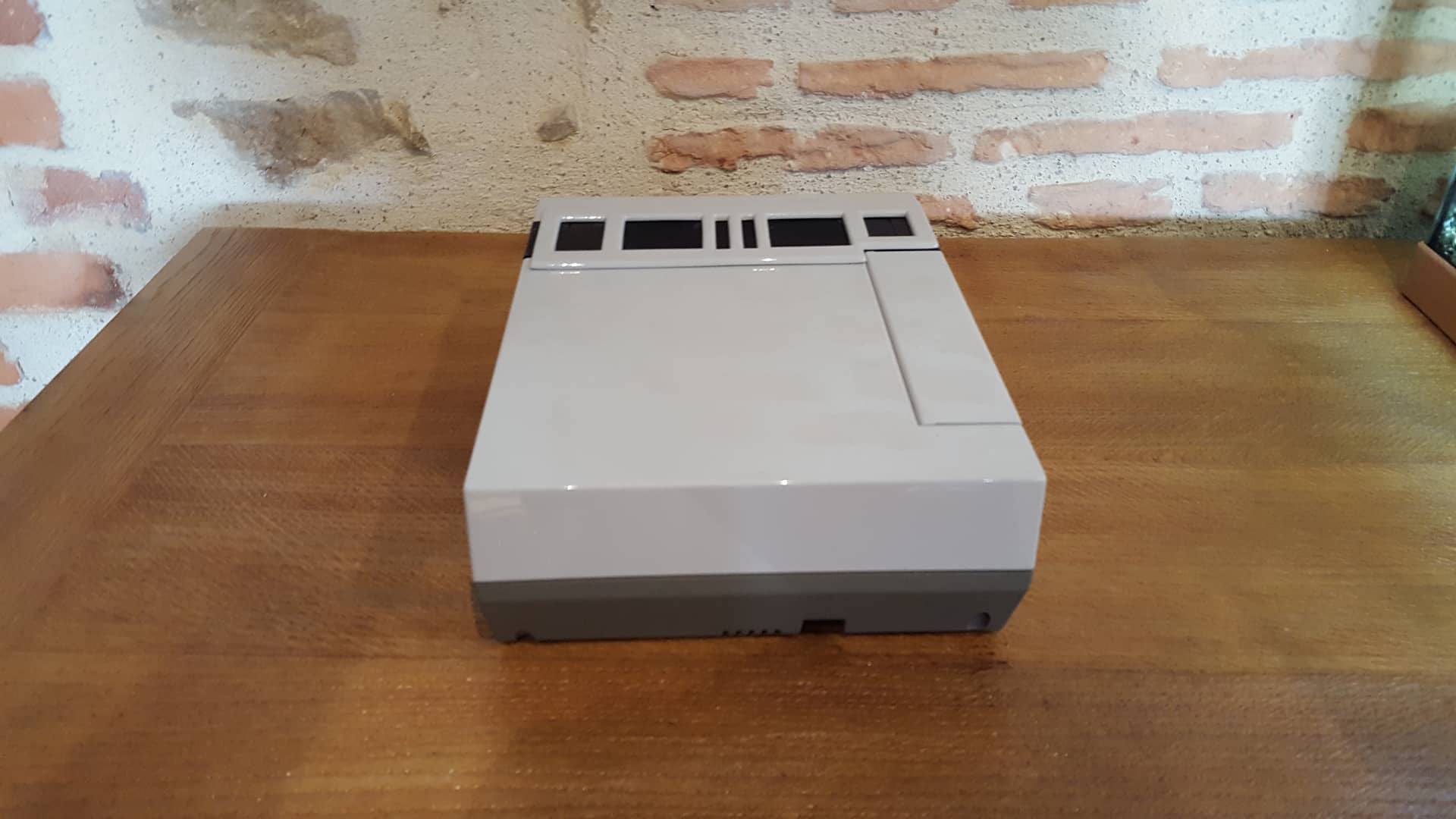

      Hors tension:

      3_1498041180738_19402350_10213448476870710_561686065_o.jpg 2_1498041180738_19401603_10213448476430699_489707000_o.jpg 1_1498041180738_19243672_10213448478190743_24677842_o.jpg 0_1498041180738_19238372_10213448476630704_1350721166_o.jpg

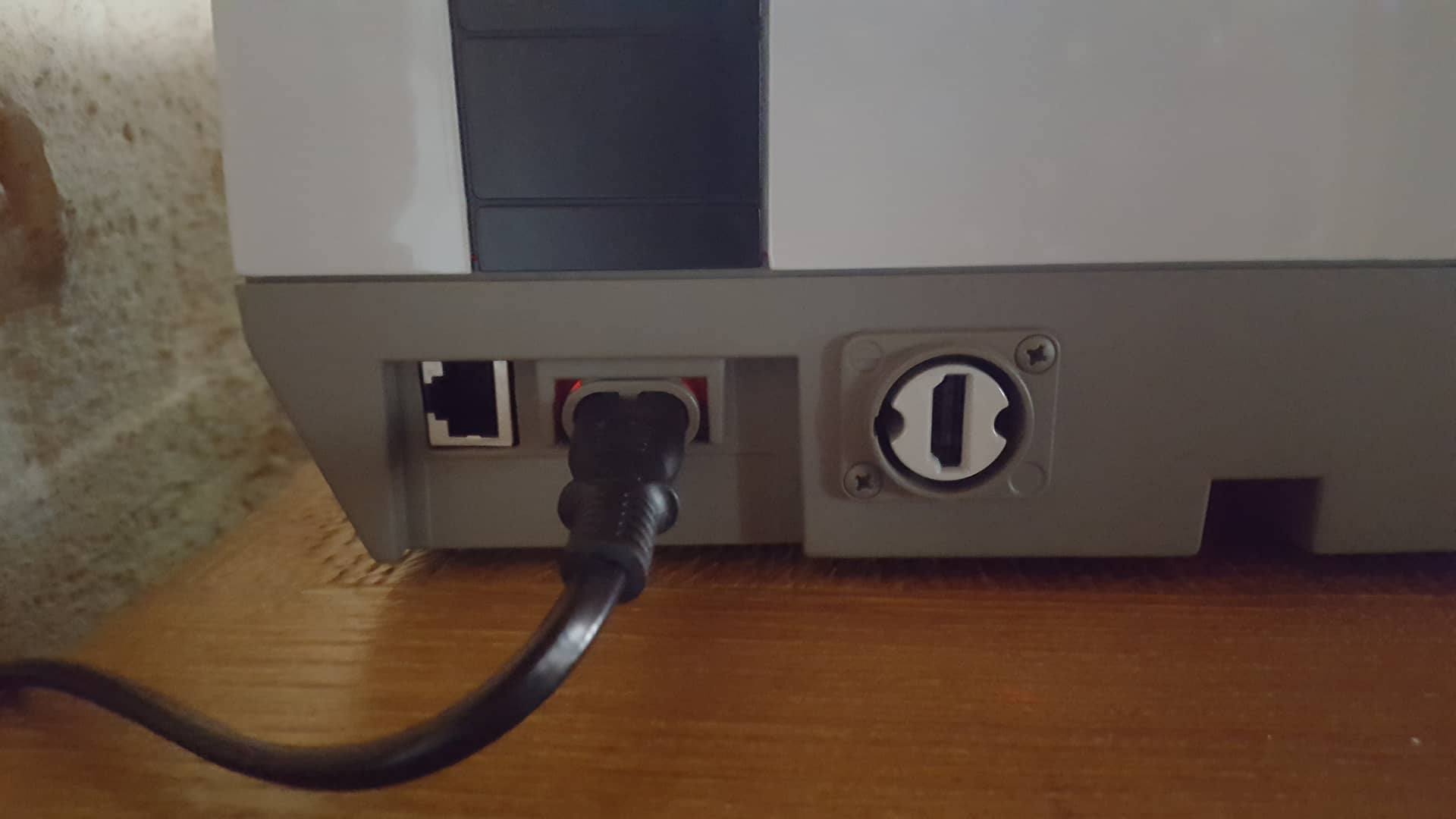

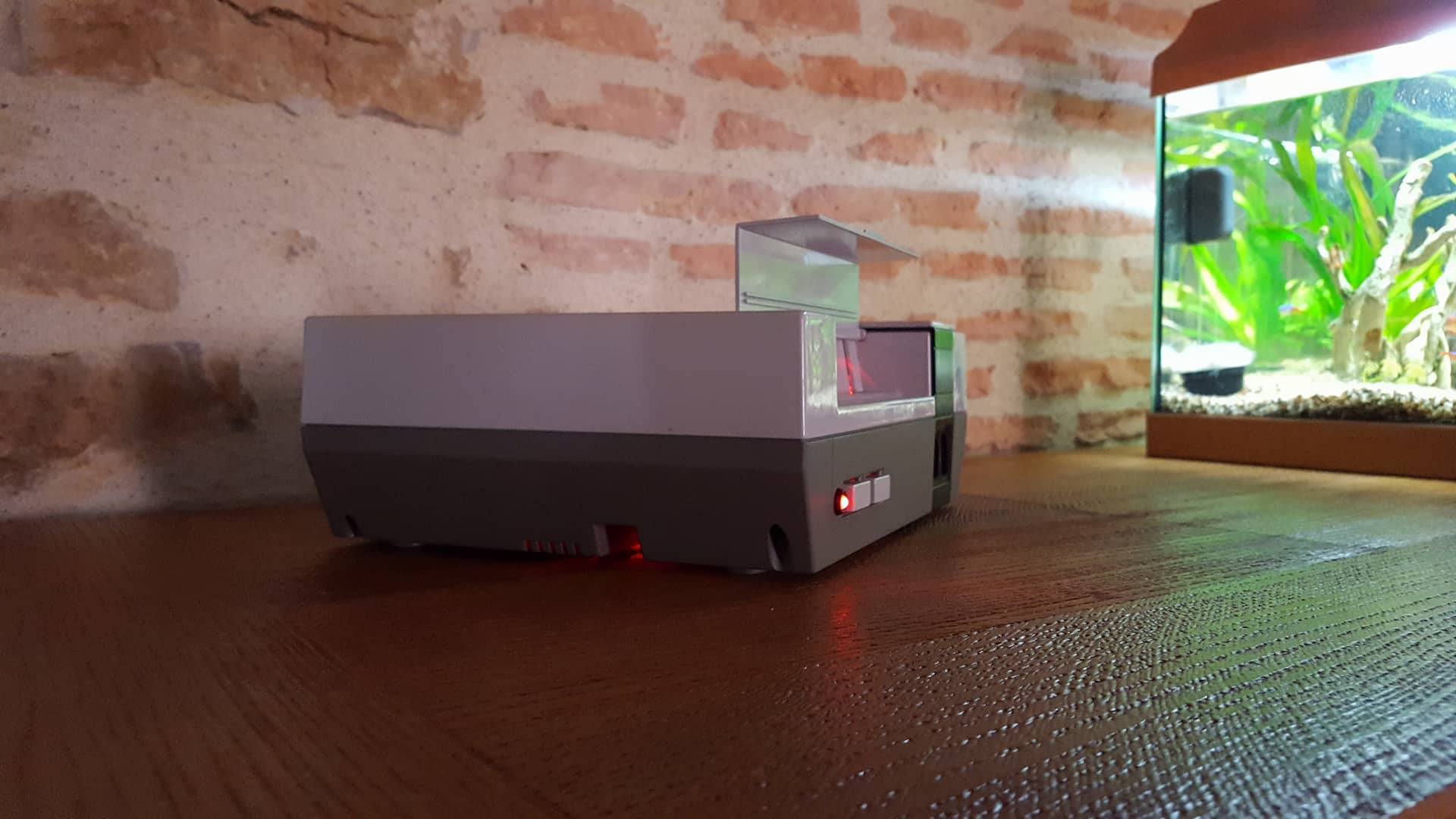

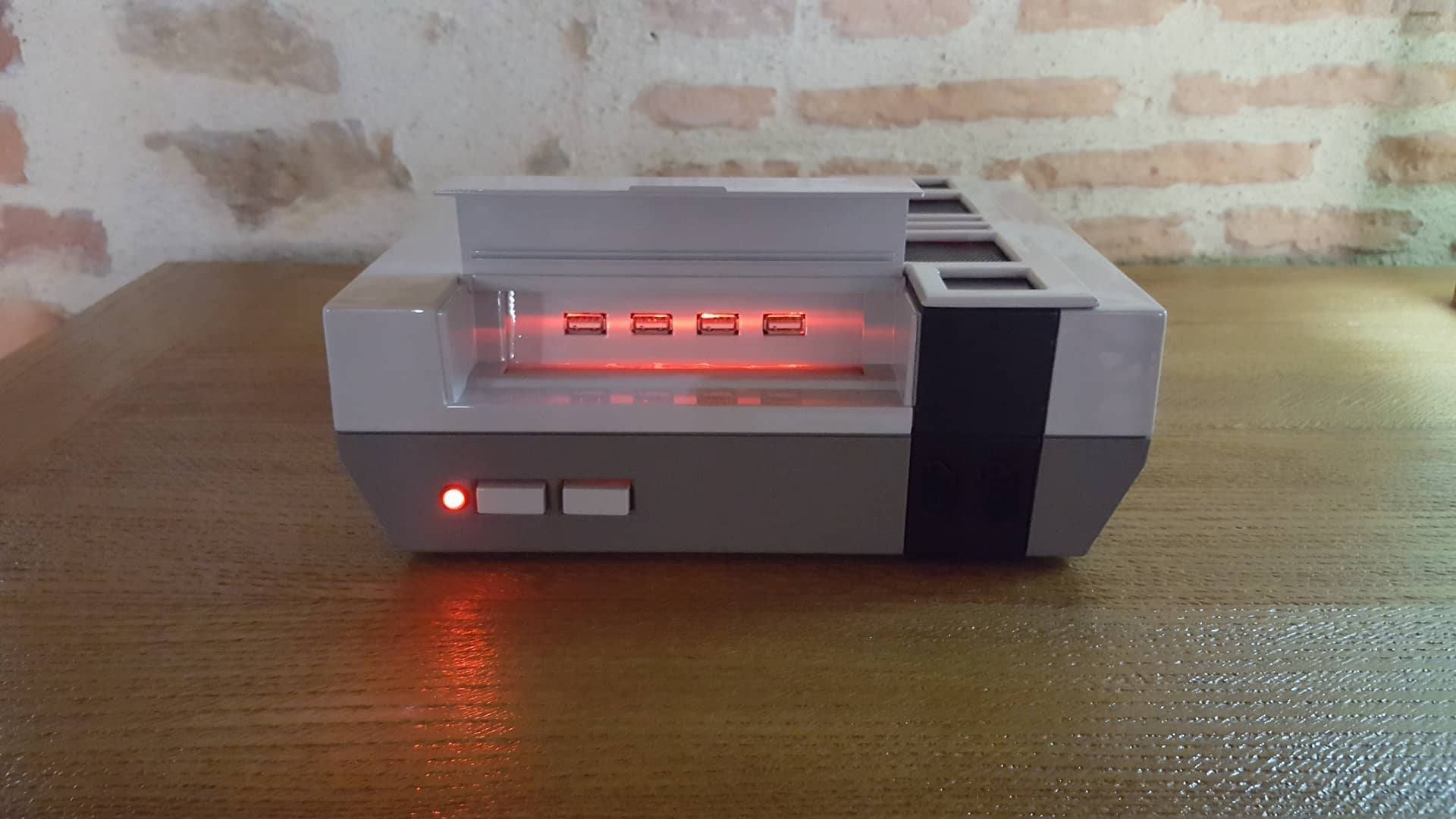

      Sous tension:

      4_1498041363454_19402412_10213448472630604_1689753895_o.jpg 3_1498041363454_19401410_10213448476110691_1436342233_o.jpg 2_1498041363454_19401153_10213448473390623_2129945545_o.jpg 1_1498041363454_19400948_10213448474310646_1885026637_o.jpg 0_1498041363454_19249962_10213448472270595_514023722_o.jpg

      1 Reply Last reply Reply Quote 6
      • lackyluuk
        lackyluuk Translator last edited by

        @toniozleouf Great work! It looks very clean. 🙂

        NintendoRS | Nintendo Adapter Box | Cardboard Recalbox

        1 Reply Last reply Reply Quote 0
        • idarius
          idarius last edited by

          Vraiment ultra propre, gros bravo ! j'ai honte de la mienne maintenant 😄

          1 Reply Last reply Reply Quote 0
          • Pietze
            Pietze last edited by

            Excellent work!!!

            1 Reply Last reply Reply Quote 0
            • toniozleouf
              toniozleouf last edited by

              Merci à tous 😄

              1 Reply Last reply Reply Quote 0
              • cazeysan
                cazeysan last edited by

                Bravo, très belle réalisation !

                Viens par là, c'est pareil !

                1 Reply Last reply Reply Quote 0
                • Jérémie Faurie
                  Jérémie Faurie last edited by

                  J'arrive bien après la bataille mais chapeau ! Ce mod est magnifique, c'est ce vers quoi je tend, d'où mon post plein de questions 😋

                  1 Reply Last reply Reply Quote 0
                  • toniozleouf
                    toniozleouf last edited by

                    @Jérémie-Faurie
                    Hello, et merci 🙂
                    A tu trouvé les réponses à tes questions ?

                    Je n' avais pas vu ton post, hésite pas si ta besoins d'un coup de patte 😛

                    1 Reply Last reply Reply Quote 0
                    • SgtJimmyRustles
                      SgtJimmyRustles last edited by

                      This is nicely done as a NES Mod. I want one now.
