Recalbox sur lcl-pi ?



  • Bonjour,

    Je viens d'installer Recalbox sur une gameboy LCL-PI.
    J'ai le son mais l'écran reste noir. Mon Raspi est un Pi 3 A+

    J'ai vu d'autres sujets avec un lien vers un "driver" mais le lien de ce sujet est mort.

    Pouvez-vous m'indiquer comment résoudre ce problème s'il vous plait d'affichage s'il vous plait ?


  • Global moderator
    Team

    Bonjour @Denys06
    as le lien en question ?
    quel est le type d écran ? resolution ? connecteur ?



  • Oui voici le topic : https://forum.recalbox.com/topic/17426/resolution-du-probléme-d-affichage-sur-raspberry-pi3-a?_=1602795487643
    Cette personne avait le même problème que moi.

    Pour l'installation je n'ai pas tous les détails car c'est acheté en chine.

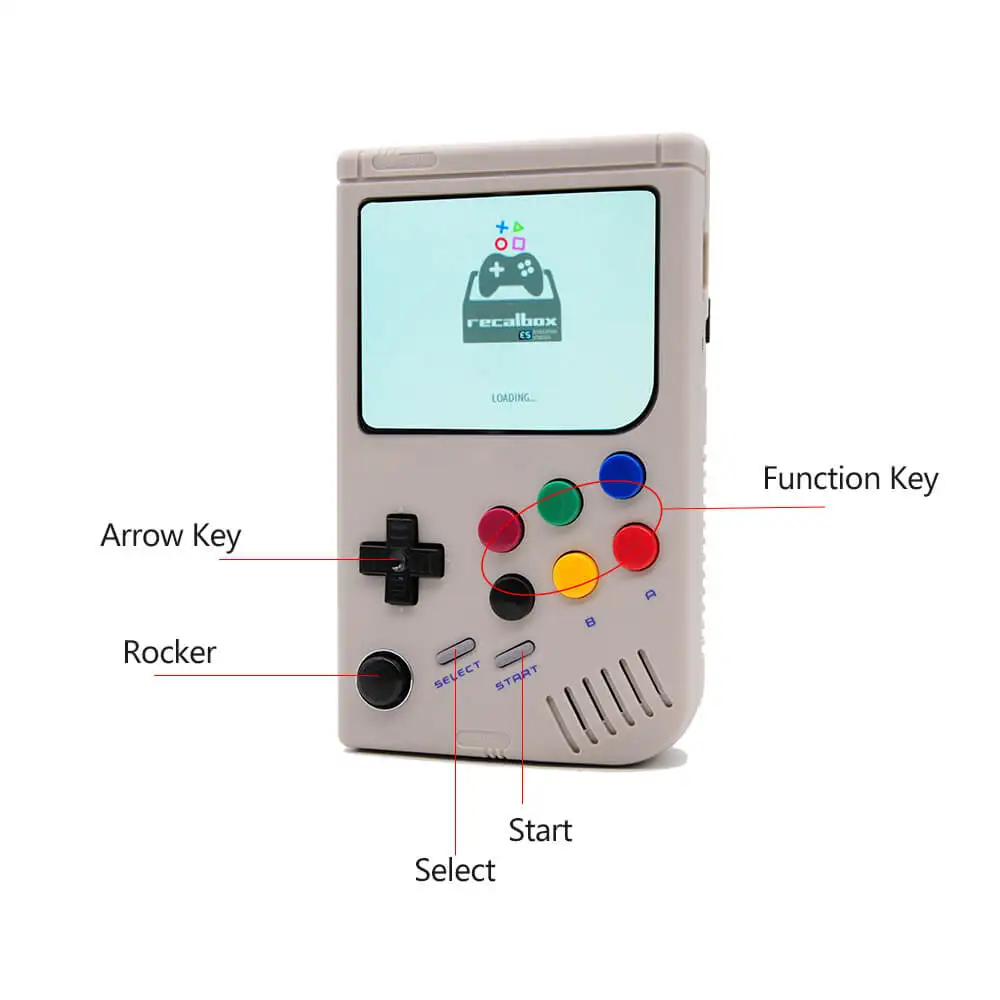

    Il s'agit d'un écran 3.5 "IPS HD, mais j'imagine que c'est à peut prêt toujours la même installation :
    text alternatif

    J'entends bien le son au premier démarrage de la gameboy mais l'écran reste affiché avec ça marque : LCL :


  • Global moderator
    Team

    @Denys06

    essaie avec ceci , merci pour ton retour.
    https://mega.nz/file/YJlBBIpL#1YzUoK5UAbwZb_LNKOCHK2XCkmRP628HtLX9CiGXWmo

    Attention vérifie que le config.txt est semblable à celui dans l'archive je n ai pas vérifié
    mais l'information la plus important est celle ci

    [all]
    include mzp347hv01t.txt


    #############################################################
    # Boot loader configuration                                 #
    # This file can be modified to your needs                   #
    #############################################################

    # uncomment if you get no picture on HDMI for a default "safe" mode
    #hdmi_safe=1

    disable_overscan=1

    # uncomment to force a specific HDMI mode (this will force VGA)
    #hdmi_group=1
    #hdmi_mode=1

    # Sound output. Set to 0 or comment for autodetect, 1 for DVI, 2 to force HDMI.
    #hdmi_drive=2

    config_hdmi_boost=0

    # force hdmi while the tv can take time before sending the signal on the hdmi output
    hdmi_force_hotplug=1

    # uncomment for composite PAL
    #sdtv_mode=2

    # uncomment for lirc-rpi
    #dtoverlay=lirc-rpi

    # total amount of GPU memory
    gpu_mem_512=256
    gpu_mem_1024=448

    ###########################
    # do not remove this line !
    include recalbox-config.txt

    # custom config
    [all]
    include mzp347hv01t.txt`



  • Merci pour ton explication.
    J'avance, quelque chose commencer à s’afficher :
    Mais c'est un peut tordu lol. Quel est ta source pour le fichier "mzp347hv01t.txt" ? Je pense que c'est lui qui pose problème.

    Voici le contenu de mon config.txt car celui que tu m’a transmis ne marché pas avec mon matos :

    #############################################################
    # Boot loader configuration                                 #
    # This file can be modified to your needs                   #
    #############################################################

    # uncomment if you get no picture on HDMI for a default "safe" mode
    #hdmi_safe=1

    disable_overscan=1

    # uncomment to force a specific HDMI mode (this will force VGA)
    #hdmi_group=1
    #hdmi_mode=1

    # Sound output. Set to 0 or comment for autodetect, 1 for DVI, 2 to force HDMI.
    #hdmi_drive=2

    config_hdmi_boost=0

    audio_pwm_mode=0

    # force hdmi while the tv can take time before sending the signal on the hdmi output
    #hdmi_force_hotplug=1

    # uncomment for composite PAL
    sdtv_mode=2

    # uncomment for lirc-rpi
    #dtoverlay=lirc-rpi

    # total amount of GPU memory
    gpu_mem_512=256
    gpu_mem_1024=448

    ###########################
    # do not remove this line !
    include recalbox-config.txt

    # custom config
    [all]

    include mzp347hv01t.txt


  • Global moderator
    Team

    Le fichier est la source du lien que tu as fourni dans le sujet précédent.
    J'ai bien indiqué le fichier config.txt ne correspondait pas.
    faut comparer les deux config.txt

    Les différences :

    # if you plug your tv at the same time as your rpi and that the rpi switches from the hdmi or give a low resolution because tv had no enough time to initialize it
    boot_delay=3

    # uncomment if you don't want the rainbow at startup
    disable_splash=1

    # default CEC name
    cec_osd_name=recalbox

    # Overclock
    gpu_mem_256=128
    gpu_mem_512=256
    gpu_mem_1024=512

    avoid_safe_mode=1

    kernel=zImage
    [all]
    include mzp347hv01t.txt


    Edit :
    La source : https://github.com/tianyoujian/MZDPI/blob/master/mzp347hv01t/mzp347hv01t.txt



  • Oui, mais que j'enlève ou non des ligne dans le config.txt cela ne change pas mon affichage. comme tu là dis le plus important est "include mzp347hv01t.txt" c'est lui qui me permets l'affichage de l'écran.

    Toutefois les paramètre ne sont pas correcte pour mon écran, je vais donc continuer à chercher en m’aidant de ta source, merci 🙂


  • Global moderator
    Team

    il faut déterminer sans doute déterminer la résolution de ton écran :

    display_rotate=1
    gpio=18=op,dh,pd
    gpio=0-9=a2
    gpio=12-17=a2
    gpio=20-25=a2
    framebuffer_width=480
    framebuffer_height=320
    enable_dpi_lcd=1
    display_default_lcd=1
    dpi_group=2
    dpi_mode=87
    dpi_output_format=0x07f006
    hdmi_timings=321 0 28 18 28 480 0 2 2 8 0 0 0 60 0 32000000 1


    Edit peut être regardé et tenté avec les autres fichiers présents sur cette page
    https://github.com/tianyoujian/MZDPI
    je pense que c'est juste un soucis de résolution, si tu as accès en ssh peut etre lancé la commande qui permettra de savoir.


  • Global moderator
    Team



  • Je parcourt tous tes conseils, mais comme je suis très lent, cela vas me prendre tout la nuit hahaha 😵
    Je posterais mon résultat, je te remercie pour ton aide (encore! 😊 )


  • Global moderator
    Team

    Attends super @ian57 à la rescousse il aura peut être une idée pour t'aider aussi.



  • @acris je ne trouve pas la fonction ssh pour trouver la résolution de mon écran "ips hd"
    voila tous ce que j'ai tapé mais la résolution sort pas :

    # tvservice -m CEA
    Group CEA has 0 modes:
    # tvservice -m DMT
    Group DMT has 0 modes:
    # tvservice -p
    Powering on HDMI with preferred settings
    # tvservice -l
    2 attached device(s), display ID's are :
    Display Number 0, type Main LCD
    Display Number 2, type HDMI 0


  • Global moderator
    Team

    A mon avis pour ce type d'écran pas possible ses commandes,
    attention la réponse de @ian57 demain.
    Bonne nuit



  • Après avoir trifouillé n'importe comment j'ai enfin réussi, voici mes fichiers de résultat :

    config.txt

    #############################################################
    # Boot loader configuration                                 #
    # This file can be modified to your needs                   #
    #############################################################

    # uncomment if you get no picture on HDMI for a default "safe" mode
    #hdmi_safe=1
    # uncomment this if your display has a black border of unused pixels visible
    # and your display can output without overscan
    #disable_overscan=1

    # uncomment to force a specific HDMI mode (this will force VGA)
    #hdmi_group=1
    #hdmi_mode=1

    # Sound output. Set to 0 or comment for autodetect, 1 for DVI, 2 to force HDMI.
    #hdmi_drive=2

    #config_hdmi_boost=0

    # force hdmi while the tv can take time before sending the signal on the hdmi output
    #hdmi_force_hotplug=1

    # uncomment for composite PAL
    #sdtv_mode=2

    # uncomment for lirc-rpi
    dtoverlay=mzdpi6

    # total amount of GPU memory
    gpu_mem_256=128
    gpu_mem_512=256
    gpu_mem_1024=256

    ###########################
    # do not remove this line !
    include recalbox-config.txt

    # custom config
    [all]

    include mzp347hv01t.txt



    mzp347hv01t.txt :

    disable_overscan=0
    overscan_scale=1
    overscan_left=-12
    overscan_right=15
    overscan_top=-111
    overscan_bottom=-111
    display_rotate=3
    gpio=18=op,dh,pd
    #gpio=0-9=a2
    #gpio=12-17=a2
    #gpio=20-25=a2
    framebuffer_width=480
    framebuffer_height=320
    enable_dpi_lcd=1
    display_default_lcd=1
    dpi_group=2
    dpi_mode=87
    dpi_output_format=0x07f006
    hdmi_timings=320 0 28 18 28 480 0 2 2 8 0 0 0 60 0 32000000 1
    audio_pwm_mode=1


    Par contre dans les menus ce n'est pas très jolie. Savez-vous si c'est causé par une limitation de recalbox sur les petits écrans ou bien si je dois configurer différemment le système de boot ?
    ![0_1602806865675_IMG_7479.JPG](Envoi en cours 100%)
    Aussi les vidéos d'intro débordent de la taille de mon écran.

    Je serais heureux si quelqu'un pouvais me donner un conseil pour faire fonctionner Recalbox sur cette petite GameBoy.


  • Global moderator
    Team

    Bonjour @Denys06

    merci pour ton retour.
    Ta dernière image n'a pas été uploadé

    Cependant edite peut être /system/recalbox.conf

    et modifie cette lignes :

    global.videomode=CEA 4 HDMI


    en default

    global.videomode=default


    Pour les vidéos de boot, à voir avec @ian57


  • Developer
    Global moderator
    Creator
    Team

    @Denys06 Hello,

    Si tu as la version 7 et un pi3, oui il y a un petit soucis pour les videos, c'est corrigé en 7.01 qui va sortir.



  • @acris J'ai mis ton paramètre, cela n’a pas trop changé.
    Je pense que j'ai un problème de résolution.

    @ian57 est-ce que tu saurais comment faire pour identifier les bon paramètre de mon écran 3.5 "IPS HD via une commande SSH par exemple ?
    Voici le résultat actuelle avec les paramètre indiqués ci-dessus :

    Pour comparaison, voici ce que j'avais avec l'OS d'origine (celui à la framboise)

    J'aurais retrouver cette qualité d'image 💄, mais avec Recalbox : s'avez-vous comment faire ?


  • Developer
    Global moderator
    Creator
    Team

    @Denys06 said in Recalbox sur lcl-pi ?:

    uncomment for lirc-rpi dtoverlay=mzdpi6

    je reste perplexe, ou a tu trouvé cet overlay sur recalbox ?

    il s'agit d'un overlay pour les écran geekwrom et ceux utilisant le mode DPI https://github.com/tianyoujian/MZDPI/tree/master/drivers

    ou as tu trouvé l'info

    normalement les directives inclues dans le mzp347hv01t.txt aurait du suffire car elles configurent les gpio et la config de ton écran.


  • Developer
    Global moderator
    Creator
    Team

    @Denys06 said in Recalbox sur lcl-pi ?:

    3.5 "IPS HD

    A mon avis le plus simple, c'est de regarder la conf de l'os d'origine si tu l'as encore ou as tu un lien je peux regarder

    pour la commande pas sur de pouvoir trouver car il est en dpi et du coup ya quasi pas d'electronique intelligente embarquée sur l'écran, la config passe exclusivement par les directives

    framebuffer_width=480
    framebuffer_height=320
    enable_dpi_lcd=1
    display_default_lcd=1
    dpi_group=2
    dpi_mode=87
    dpi_output_format=0x07f006
    hdmi_timings=320 0 28 18 28 480 0 2 2 8 0 0 0 60 0 32000000 1


    effectivement c'est un pb de configuration, la résolution de ton ecran est en


  • Developer
    Global moderator
    Creator
    Team

    @Denys06 je pense que tu as déjà tenter de régler les directives overscan pou rle débordement?
