Ajouter un Ecran LCD

[pierrepier5]

Bonsoir (bonjour),

Je viens de recevoir mon écran lcd dont voici la référence:
Lien trop long, cliquez ici

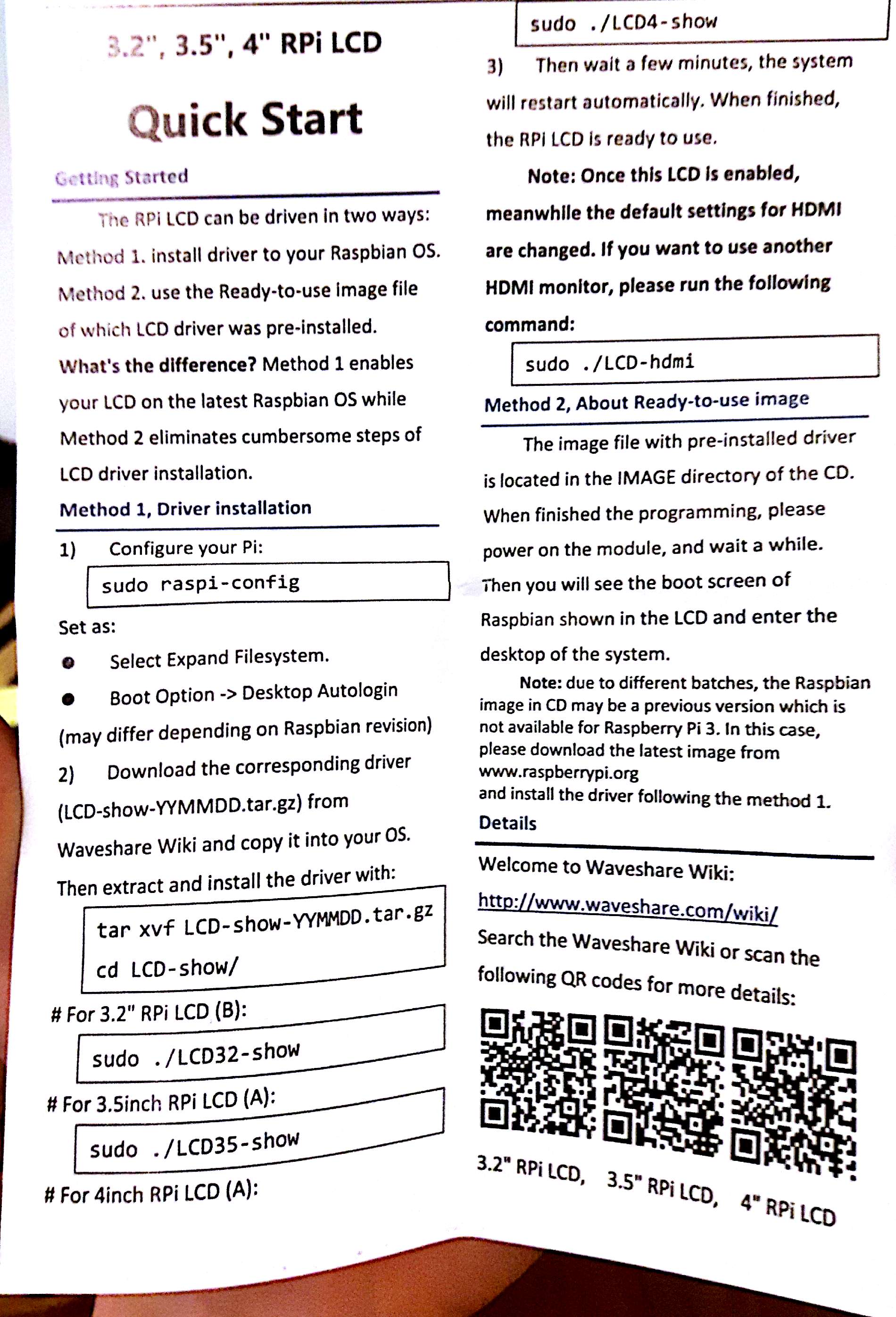

Il m'as été livré avec un notice et un cd:

Voici ce que j'ai essayé:

• (ALT +F4 ) + (ALT + F2) sur le recalbox pour afficher la console , jai suivie le notice mais "sudo" n'est pas reconu comme une commande.

• brancher mon lecteur cd en usb au raspberry, mais je sais pas comment ça marche.

Merci pour votre aide !

[ian57]

la méthode pour recalbox est décrite ici https://github.com/recalbox/recalbox-os/wiki/TFT-Screen-SPI-Bus-(EN)

[pierrepier5]

ok merci, je vais voir ça

[pierrepier5]

Ok, j'ai pas pareil dans "boot/config.txt", et sinon je comprends rien a ce tuto :/

Je vairrais cela demain car je suis crevé ce soir

[ian57]

Il faut aussi lire cette page https://github.com/recalbox/recalbox-os/wiki/Utility---Use-of-fbcp-for-small-TFT-screen-%28EN%29 afin de comprendre pourquoi on doit utiliser le pg fbcp avec recalbox. La mise en oeuvre de ces écrans n'est pas triviale. Il est nécessaire de comprendre un minimum le système d'exploitation sur lequel on travaille. En effet il n'y a pas de serveur graphique sur recalbox et c'est un système basé sur buildroot et non debian, ce qui implique que de nombreux utilitaires ne sont pas disponible car inutile la plupart du temps.
Il faut aussi télécharger et installer manuellement les overlays qui permettent l'exploitation des écrans waveshare.
De plus cet écran 3.5 n'est pas utilisable en arcade car il est impossible d'obtenir plus de 20-25fps en affichage, ce qui n'est pas bon pour l'arcade. Cela vient de sa résolution ainsi que de la limitation en bande passante du bus SPI sur lequel il est utilisé.

[pierrepier5]

ok mais je ne comprend toujours rien, il faut télécharger des fichiers ? si oui, OU et comment les mettres (réseau je suppose)?
dans la console du recalbox, (alt f4 + alt f2) aprèes me connecter,
il ne reconnait ni le sudo ni le apt-get ni le cmake ni le make ...

[Substring]

@pierrepier5 ca c'est le.pb de passer des commandes sans avoir la moindre idee de leur signification ...

sudo c'est pour exécuter des commandes avec le.privilege root ... Or on s'en tape, tu es deja root
Cmake et toute sa clique ne sont pas sur recalbox et ne le seront jamais parce que notre source linux, buildroot, estime à raison que son linux est pour système embarqué et pas machine de bureau. Donc ils ne fournissent aucun outil de compilation pour le système cible.

Quant à apt-get ... Tu lis une doc pour raspbian. Nous ne sommes en aucune façon basés sur raspbian

[pierrepier5]

Ducoup si jai bien compris, je dois renvoyer mon écran pour prendre celui que vous conseillez ?

[ian57]

@pierrepier5 si c'est pour faire du jeu video... oui il n'atteindra que péniblement les 20-25 FPS pour l'instant avec la méthode décrite pour recalbox. A moins que l'on trouve un moyen de le piloter directement en DPI. Mais pour l'instant personne ne travaille la dessus.

Donc si vous devez acheter un écran de petite taille, en 3,5 " par exemple, il faut prendre du dpi comme celui-ci http://www.banggood.com/Geekwrom-HD-3_5-Inch-TFT-Display-Shield-800x480-For-Raspberry-Pi-3B-2B-With-2-Keys-And-Remote-IR-p-1069730.html. la méthode est alors différente et décrite là https://github.com/recalbox/recalbox-os/wiki/TFT-Screen-DPI-Bus-(EN)

sinon du 3,2" en 320x240 sur SPI. http://www.banggood.com/3_2-Inch-TFT-LCD-Display-Module-Touch-Screen-For-Raspberry-Pi-B-B-A-p-1011516.html.

[pierrepier5]

Ok merci beaucoup je vais me renseigner

[pierrepier5]

Bon voila,
J'ai enfin reçu l'ecran 3.5" que @ian57 m'as proposé et voila:

J'ai fait ces lignes ce code dans le fichier config.txt avec le terminal du recalbox:

---

Turn the filesystem in ReadWrite mode to be able to make the modifications :

mount -o remount, rw /boot
mount -o remount, rw /
Edit the /boot/config.txt file with nano or vim and add :

#3.5 HD tft screen 800x480
dtoverlay=dpi24
overscan_left=0
overscan_right=0
overscan_top=0
overscan_bottom=0

#Banggood
framebuffer_width=800
framebuffer_height=480
dtparam=spi=off
dtparam=i2c_arm=off
enable_dpi_lcd=1
display_default_lcd=1
dpi_output_format=0x6f015
dpi_group=2
dpi_mode=87
hdmi_timings=480 0 16 16 24 800 0 4 2 2 0 0 0 60 0 32000000 6
display_rotate=3

Save the file and restart recalbox... it should be enough, you can now watch the amazing images displayed on this screen

---

Mais l'écran affiche juste des rayures horizontales blanches et noir
:/ je sais pas quoi faire car en plus il n'affiche plus en hdmi

[tikiandskull]

@pierrepier5 rajoute l'overlay DPI24.dbt dans le dossier des overlays que tu trouves dans le dossier de boot (avec les droits en écriture) la manip a été rajoutée dans le wiki
par contre il faut le faire avec le .dbt (si recalbox 4.0) et le .dbto (si recalbox 4.1)

IMPORTANT : if you are using the 4.0, the file dpi24.dtbo is not included in the directory /boot/overlays . So you need to download and install it.

so connect to Recalbox via ssh
Remount partition on read-write
mount -o remount, rw /boot
Go to the /boot/overlays directory and download the dtbo file

cd /boot/overlays
wget https://github.com/raspberrypi/firmware/raw/master/boot/overlays/dpi24.dtbo

[ian57]

Ah ce wiki... on se demande qui l'a écrit :)

[tikiandskull]

@ian57 😀 on se demande! N'empêche, ça fonctionne au final et c'est l'essentiel.

[pierrepier5]

Impossible je ne trouve plus "RECALBOX" sur le réseau :/

[tikiandskull]

@pierrepier5 meme en entrant son adresse ip sur ton navigateur internet?

[pierrepier5]

Non ça ne marche pas, et ma freebox ne la détecte plus :/ pourtant j'ai pas toucher a la config

[pierrepier5]

UP j'ai accès au ficher share de la recalbox mais je fait quoi maintement, car je ne trouve ni de /boot ni de /overlays

[ian57]

@pierrepier5 une bonne lecture du wiki s'impose. L'ajout d'un LCD est pour l'instant de la bidouille et aucunement "out of the box". Une bonne connaissance de recalbox et de linux sont requis pour ce type de manip.

Bonne lecture
