Posts made by goinfrus

@voljega Je peux te faire les trous à l'arrière sans soucis.
A toi de me dire si tu veux mettre des micros boutons ou des boutons comme à l'avant.

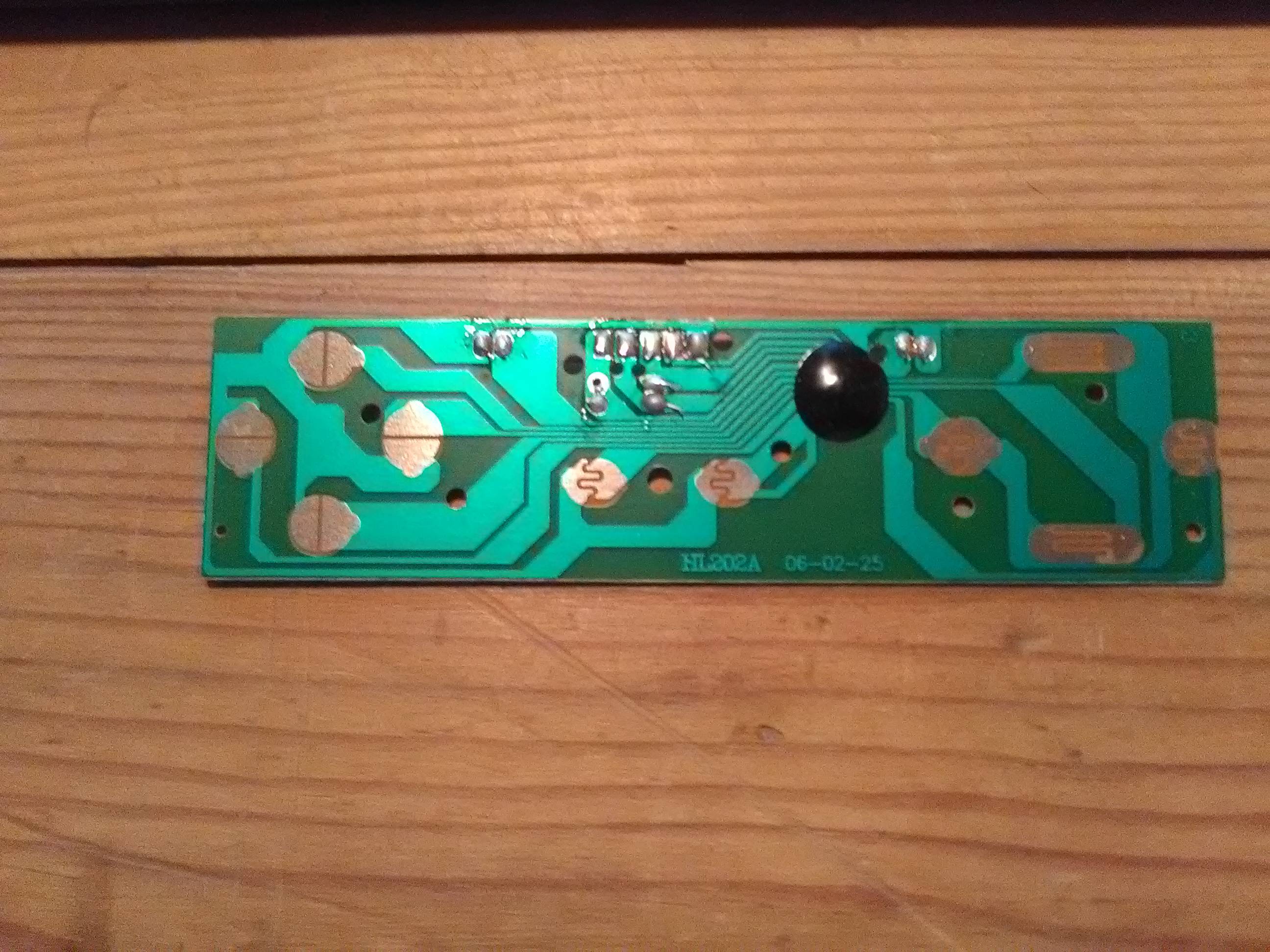

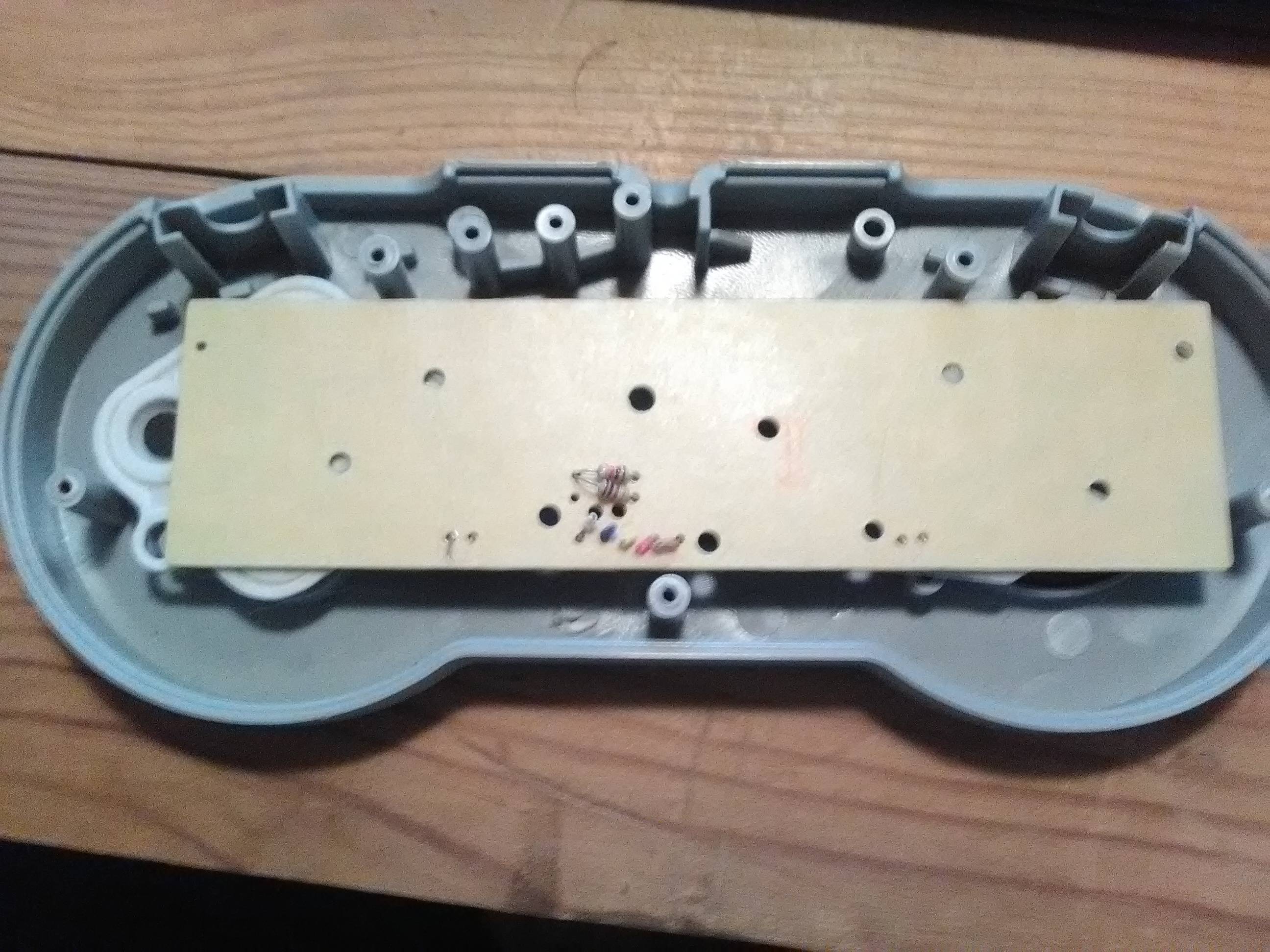

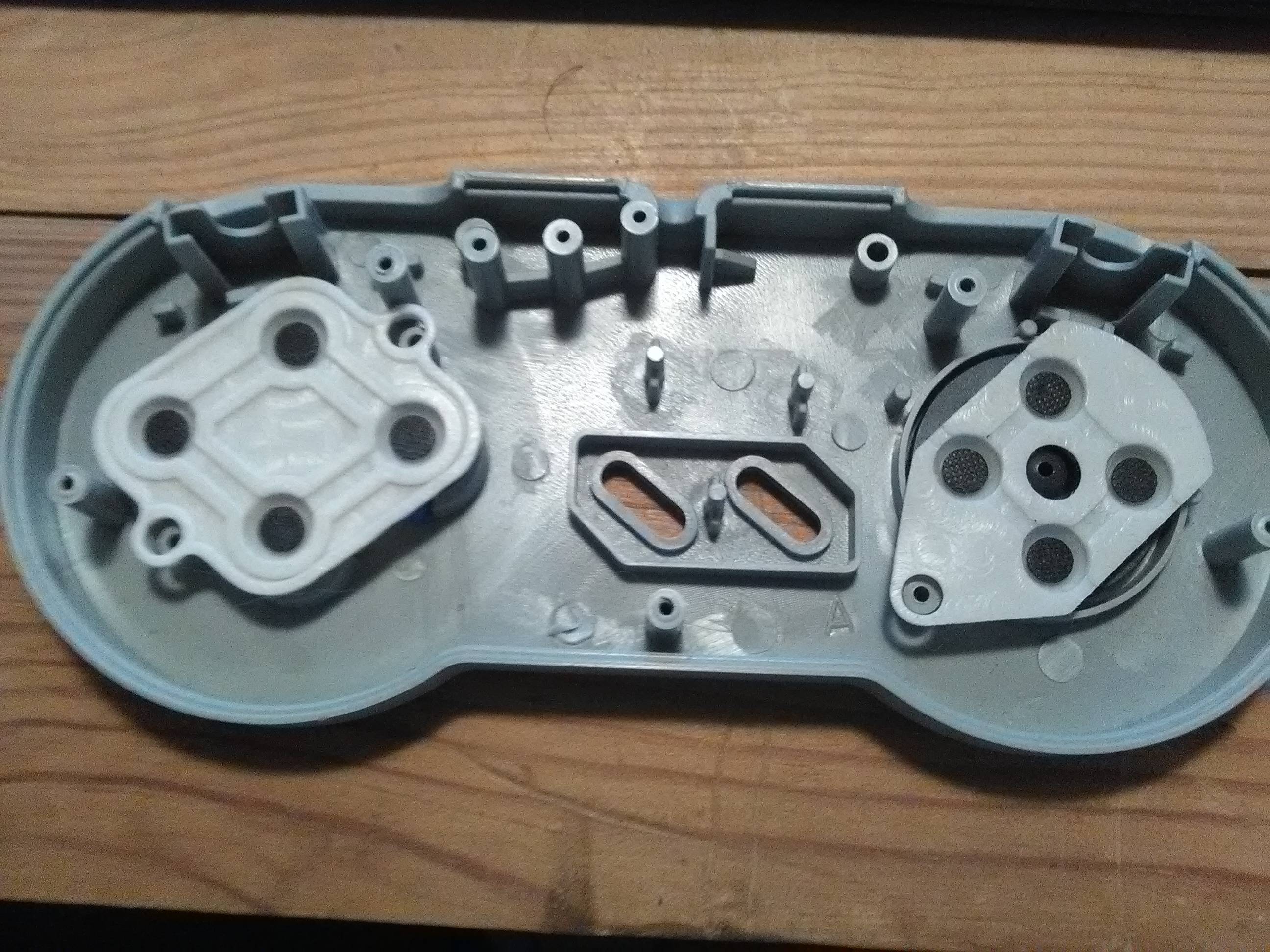

@supernature2k Voici la photo du PCB :

Après concernant le prix, une fois tout mis bout à bout et les frais de port c'est pas déconnant il me semble. Il faut que je les passe en machine, ébavure, dégraisse, colle la vitre, mette les boitons et le PCB, emballe et expédie.

@Substring Je me disais bien que tu viendrais m'asticoter un peu Je continu les Alus, je dois attaquer la vague des 50 boitiers la semaine prochaine avec quelques évolutions depuis les premiers...
https://www.facebook.com/Raspaluminium/videos/1967904750193525/

@supernature2k
Oui pas de soucis pour un boitier Gris !

Restera à fournir :
Pi Zero + SD,
Ecran,
Batterie,
Gestion batterie (power bank : ça suffit et coute 2 euros)
Environ 6 heures de patience
Quelque fils fins et de l'étain

Voici le lien où tout est là :

https://docs.google.com/forms/d/e/1FAIpQLSfHBfJ2Y3WbDswDnw2fWbXNGBGegULlpP5tTdRWJb90Z-wpMw/viewform?usp=pp_url&entry.1717265260

Bonjour à toutes et à tous,

Suite à la fabrication de deux trois Gameboy Zero pour des amis et après quelques doigts raccourcis avec une jolie lame de Scapel toute belle....
Je pensais proposer à la communauté de faire en usinage et en petite série les découpe pour poser les 4 boutons et l'écran sur les Gameboy avec écran de 3"5 pouces.
J'ai déjà posté cela sur un Groupe Facebook mais n'ai pas eu la présence d'esprit de proposer sur ce forum.

Dans les grandes lignes, l'idée est de pouvoir se fournir un boitier de la couleur de son choix avec les 4 boutons, la vitre de protection d'écran montée et collée, les 4 boutons et la platine pour le contact des boutons livrée avec.

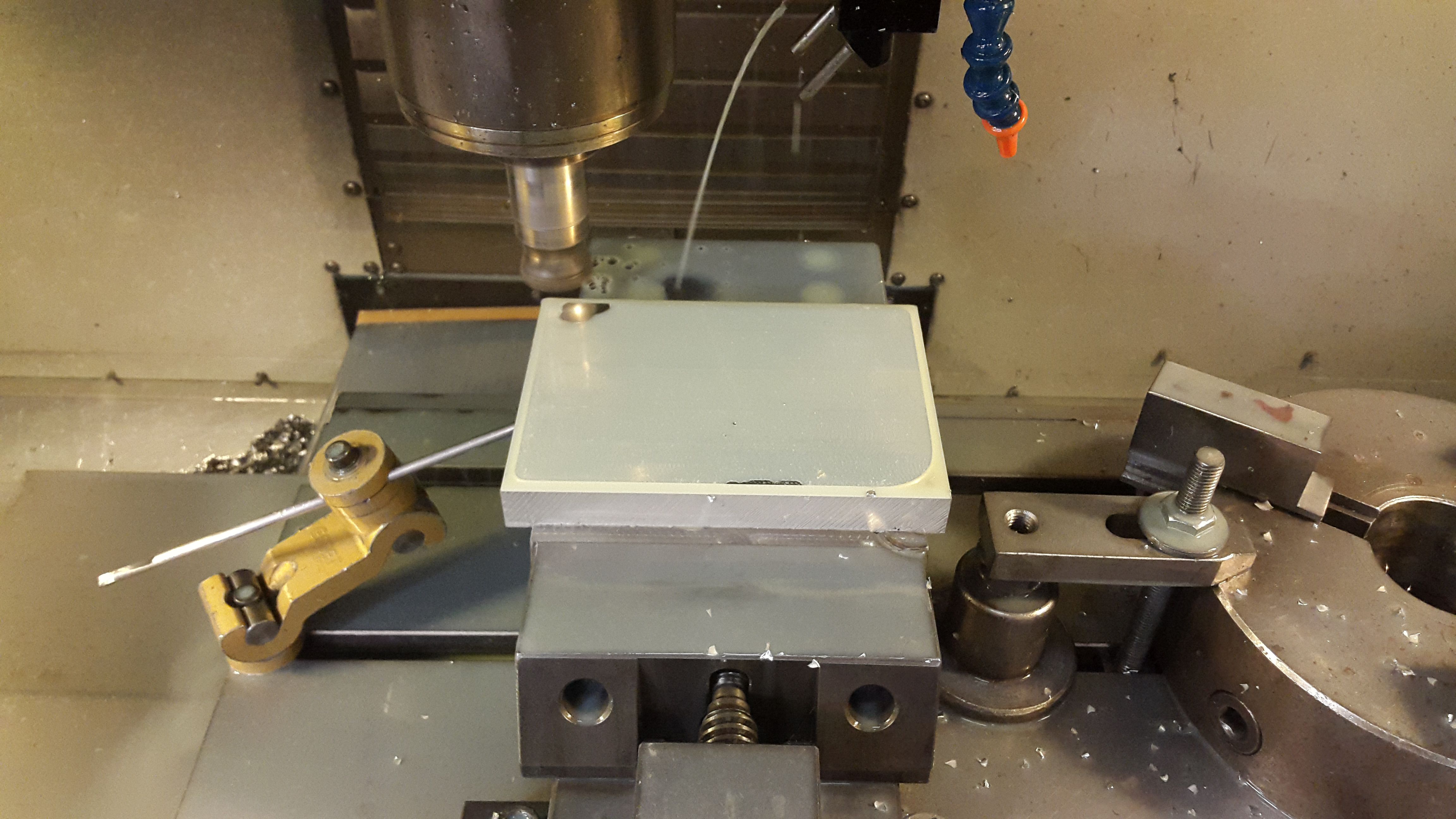

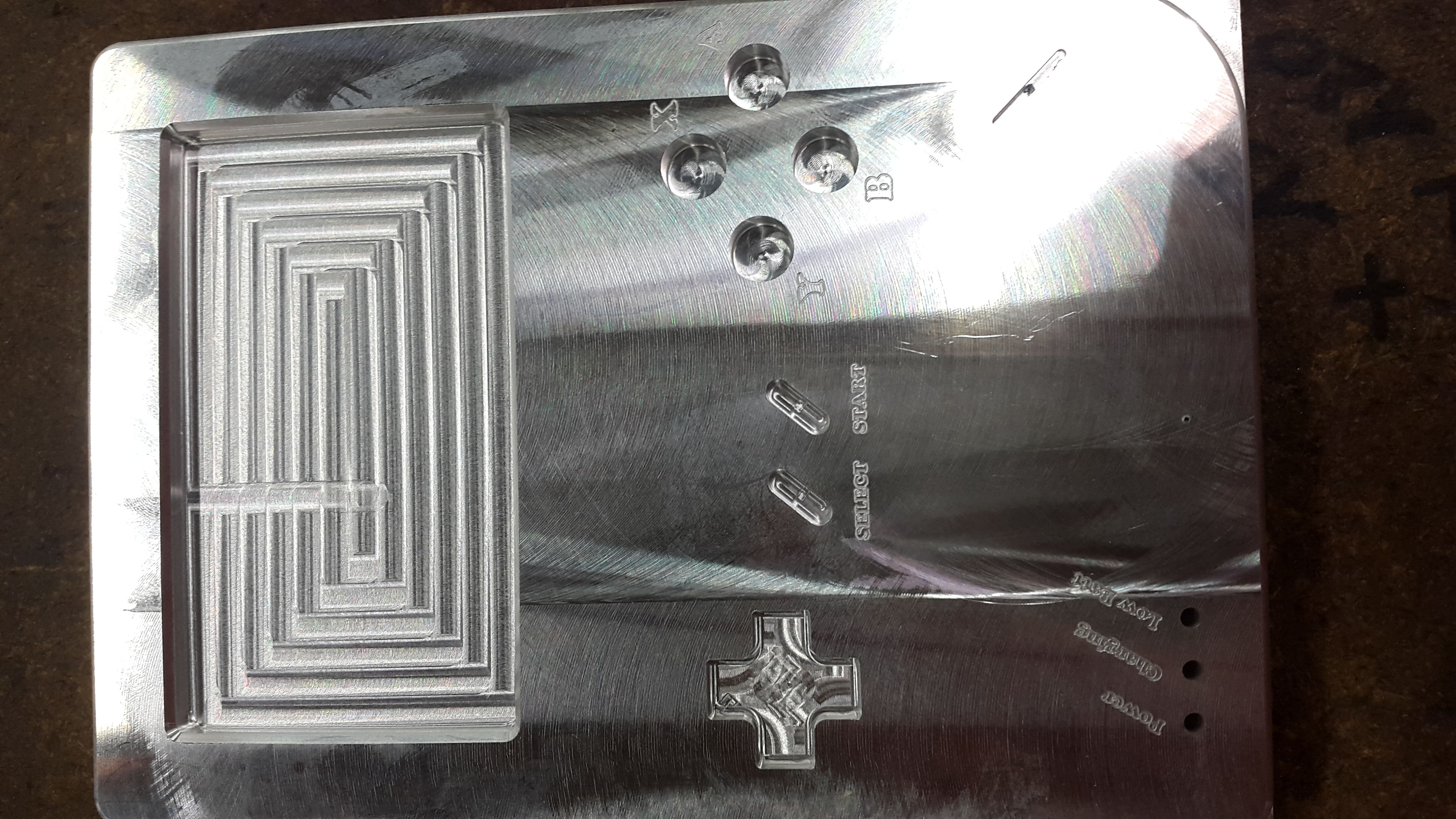

La modifications est faite en usinage donc très propre.

Quelques photos :

N'hésitez pas si cela vous intéresse.

Gameboy-heusement vôtre

Alexis

@cooper Pour ma part, lorsque je veux charger des jeux PSX sur ma Recalbox, je passe directement par l'onglet Réseau de windows, de là, si ta recalbox est sur ton réseau de box tu peux acceder à tout les dossiers de roms. Tu ouvre celui de la PSX et tu glisses tes jeux dedans.
En espérant que cela te dépanne.

@glook Salut Glook,
Pour ton soucis de charge, le module que tu utilise ne gère pas le pluging sauvage de batterie. Le module de Adafruit type Power booster 500C et 1000C convertisse en 5V et gère la charge en temps réel. C'est un 1000C que j'ai utilisé dans ma Game-boy et cela fonctionne en temps réel pour la charge de la batterie. Tu peux charger tout en jouant à condition que ton alimentation ai assez de pêche pour alimenter le Pi et le module de charge en parallèle.
Fait moi signe si tu veux des photos du câblage.
Bon courage pour ton chouette projet !

Bonjour à tous,

Petite info échangées entre bricoleur : pour ceux qui veulent déporté leur port USB :
http://www.banggood.com/Wholesale-Mainboard-4-Port-USB-2_0-Header-Host-Backup-Bracket-Extension-p-61815.html
bien moins cher qu'autre part.

Salutations

@subs Salut à toi Subs !
Pour tout avouer, c'est un peu déterminant cette série de 10 pièces pour calculer mes prix de revient.
Hélas, je suis déjà très juste sur les heures de copeaux en fabrication.
Je pense que le seul moyen de gagner en prix serait d'en réduire la taille de façon significative (à creuser lorsque j'aurais un poil plus de temps)
Pour ce qui est du refroidissement, je suis étonné de voir que certains montent des radiateurs sur leur Pi car ayant tourné en version 1, 2 et maintenant en 3, je n'ai jamais eu de problème de surchauffe.
As-tu des infos à me donner de ce coté là ?

Si me souvenir sont bons, on devait bosser sur un boitier moins cher avec modification d'un boitier du commerce, as tu avancer sur l'idée ?

A bientôt.

Bonjour à toutes et à tous,

Il y à un petit moment, j'avais poster des infos sur des boitiers de la fabrication.
Le forum ayant changé entre temps, le sujet à plus ou moins disparu.

Je me permet de faire une mise à jour :

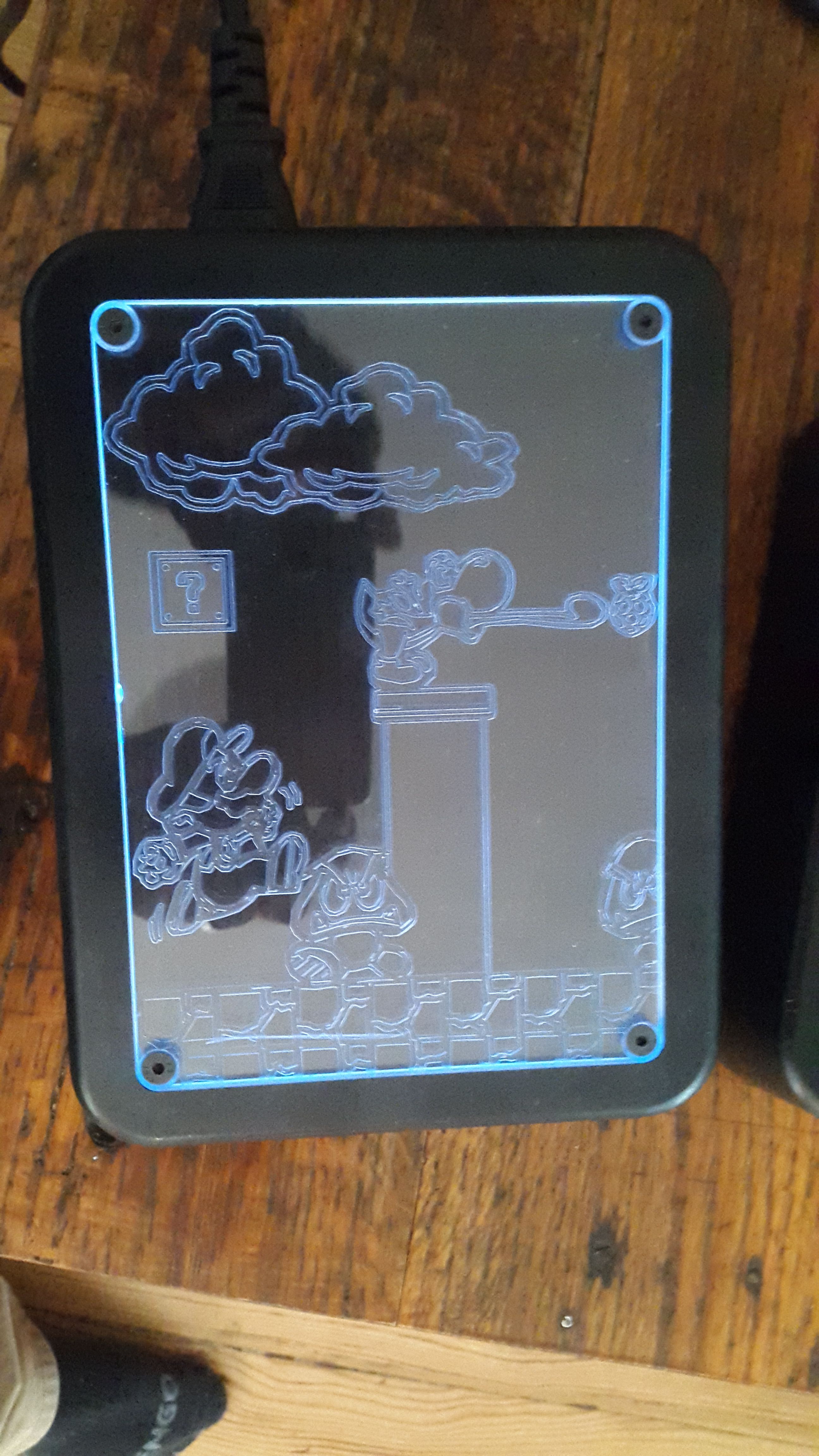

Boitier en aluminium taillé dans la masse et anodisé en noir.

• Port USB déportés en façade.
• Alimentation intégrée et boitier mis à la masse.

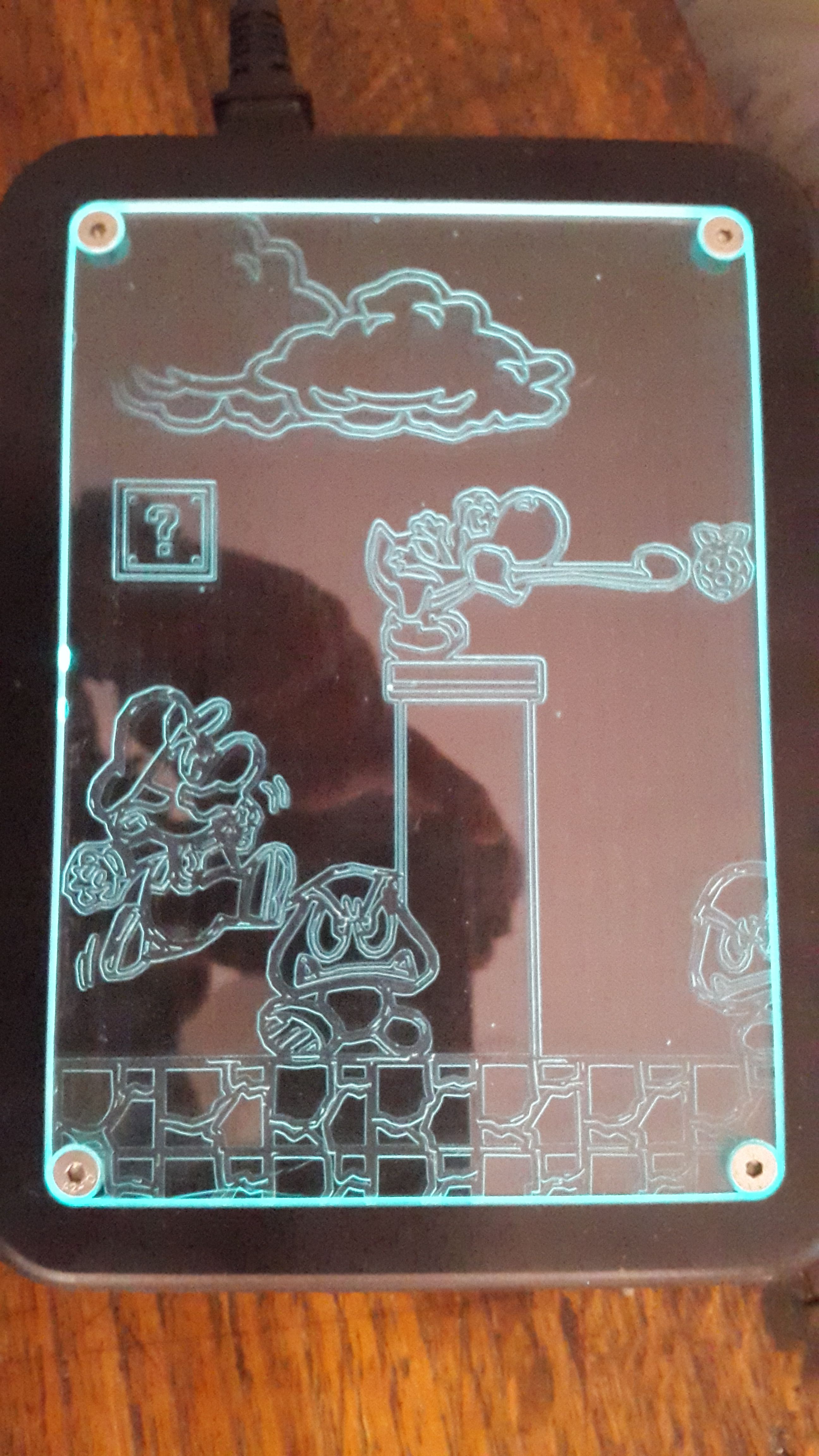

• Néon permettant d'illuminer le plexiglas.
• A l'arrière, on retrouve le Port HDMI et la prise 220V.

Dimension du boitier : 200x120X55 mm

J'ai créé une page Facebook pour faire vivre le boitier et communiquer des informations le cas échéant :

https://www.facebook.com/Raspaluminium/

Je vois laisse avec quelques photos.

Bon jeu à tous !

@djblex Bonjour à toi,
Désolé de ma réponse tardive.

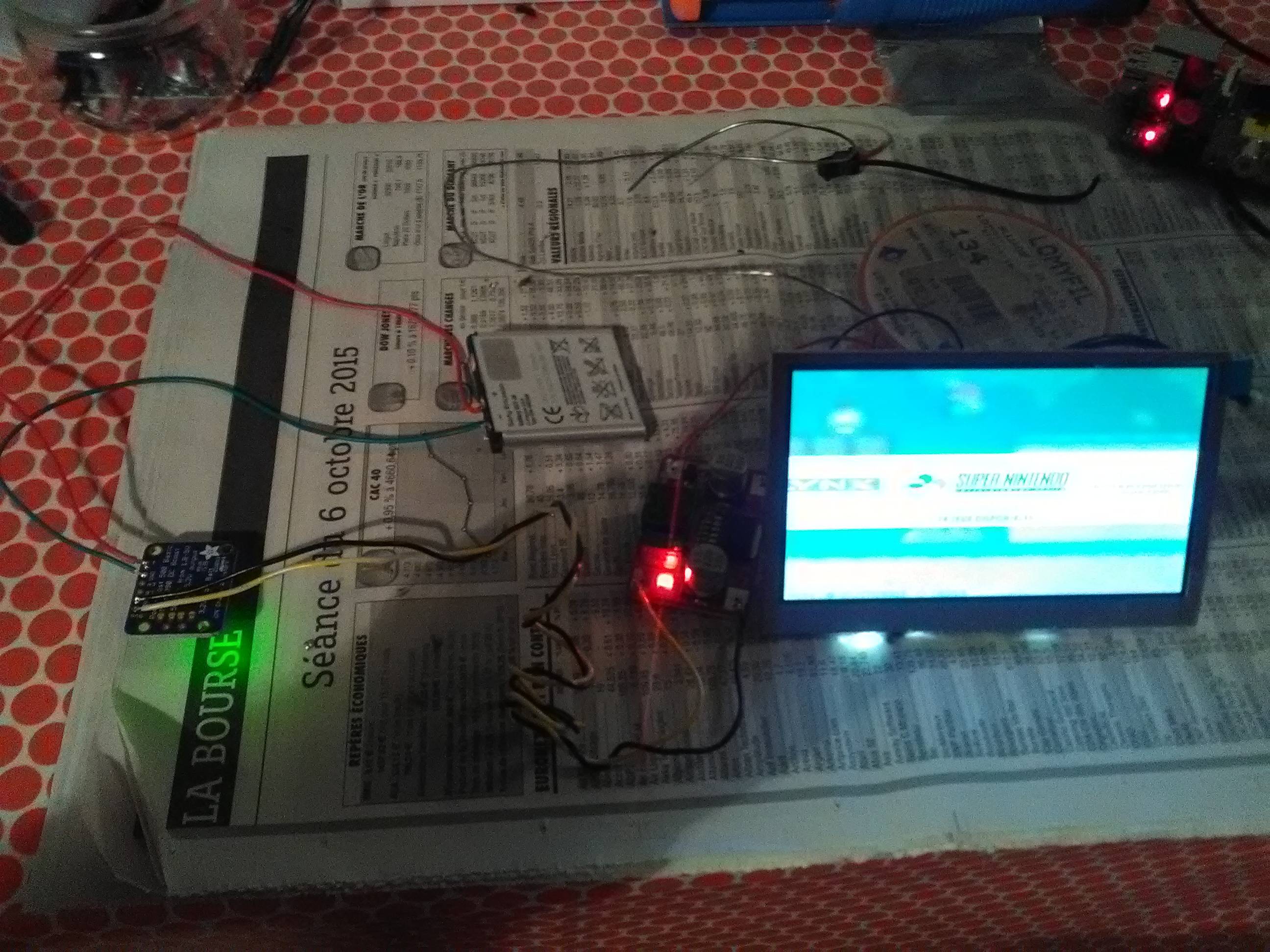

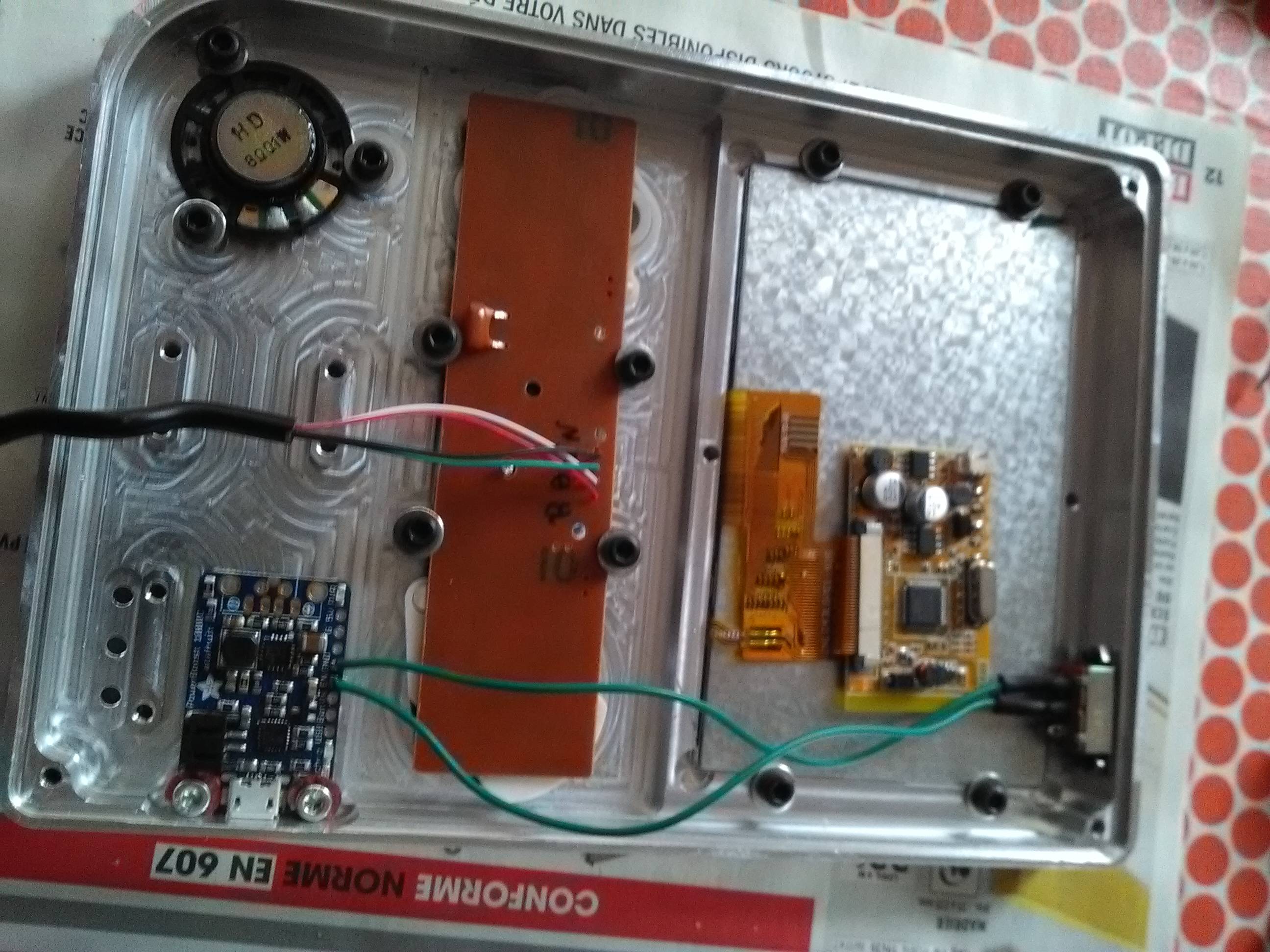

Concernant la gameboy, je tourne avec un Adafruit Powerboost 1000C (convertisseur + chargeur intégré)

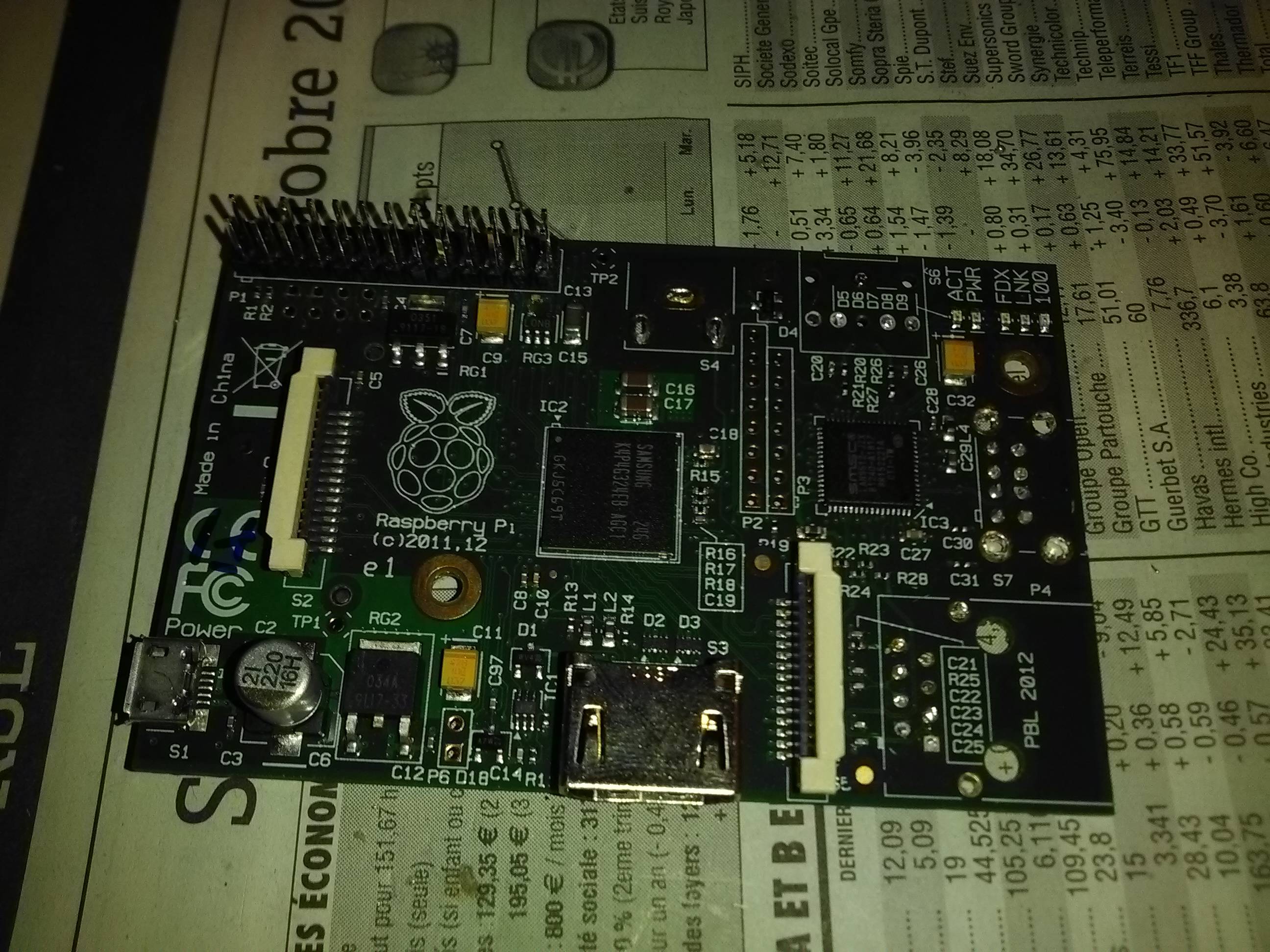

Etant avec un Pi 1 overcloké, je n'ai pas eu de soucis d'alimentation.
Dans ton cas, tu peux essayé en tirant un convertisseur alimentant l'écran (celui que tu possède déjà)
ensuite un powerboost pour alimenter le Pi et gérant la charge de la batterie.

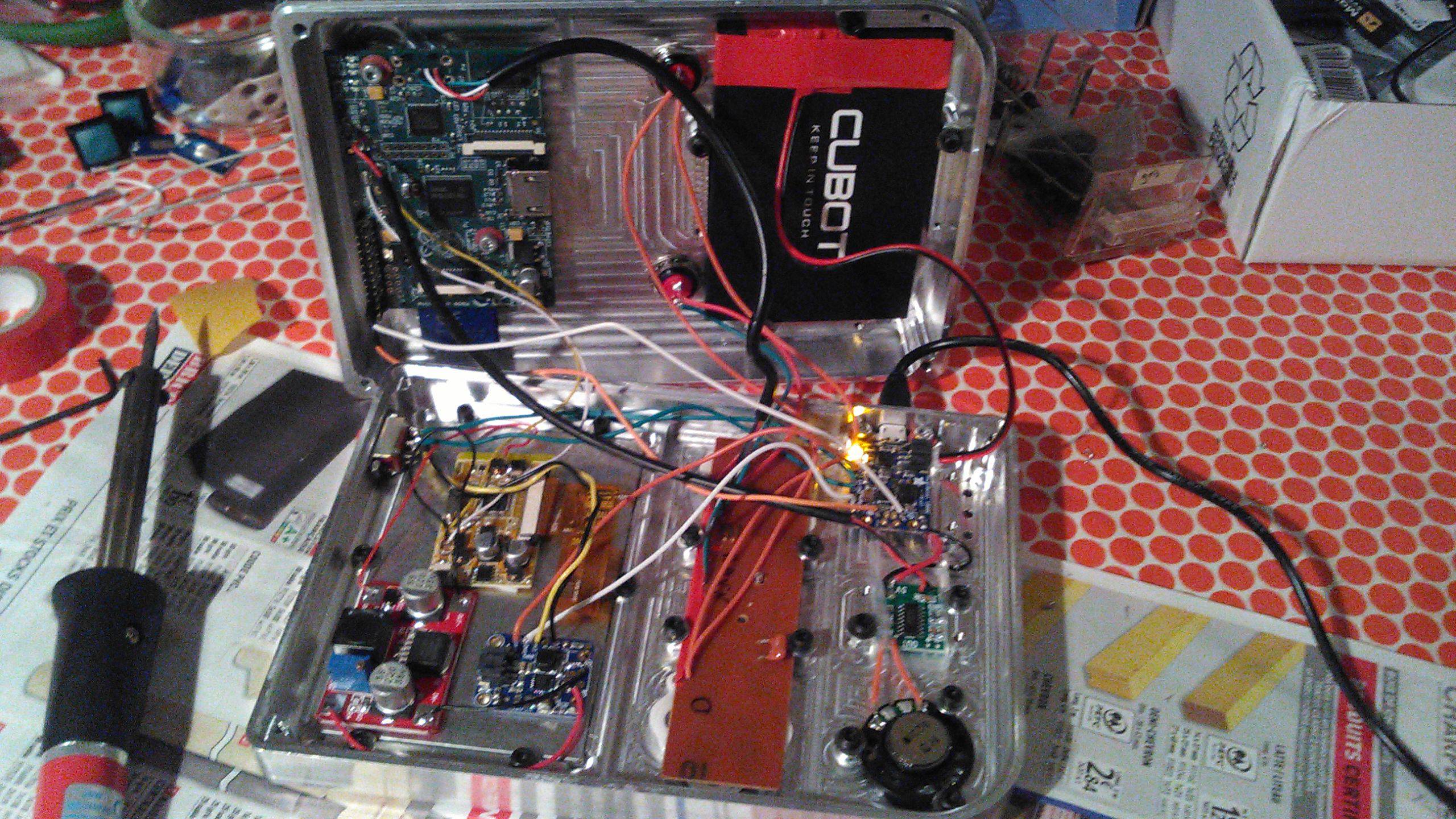

Je n'ai pas de schéma a te fournir seulement un lien vers des photos de mon câblage.
https://www.facebook.com/Raspaluminium
Regarde dans les photos : la petite soeur portable.
Hesites pas si tu galère encore, on peux en discuter par téléphone un soir, ou se voir si tu es dans le 42.
Salutations
Alexis

Bonjour, ai fait un projet similaire dans une game-boy, ta baisse de tension vient du fait que ton convertisseur de tension ne fourni pas assez d'ampérage pour alimenté l'ensemble écran + Pi2. Tu as la solution de doubler le convertisseur (1 pour l'écran et 1 pour le Pi) ou de prendre un convertisseur plus puissant bien sur.
J'espère t'avoir apporté de l'aide.

@playcubeman Il est vrai que c était possible avec la micro usb.
J ai noyé le chargeur dans le boîtier car je récupère du 5v dessus pour alimenter l éclairage du boîtier.
Je pense qu'une prise style ordi est plus costaude aux branchements débranchement successifs.
Car je t avoue que mon boîtier part souvent en week-end...
Voilà tu sais tout

@playcubeman Salutations !
La dimension des boitiers : 200x150x55mm

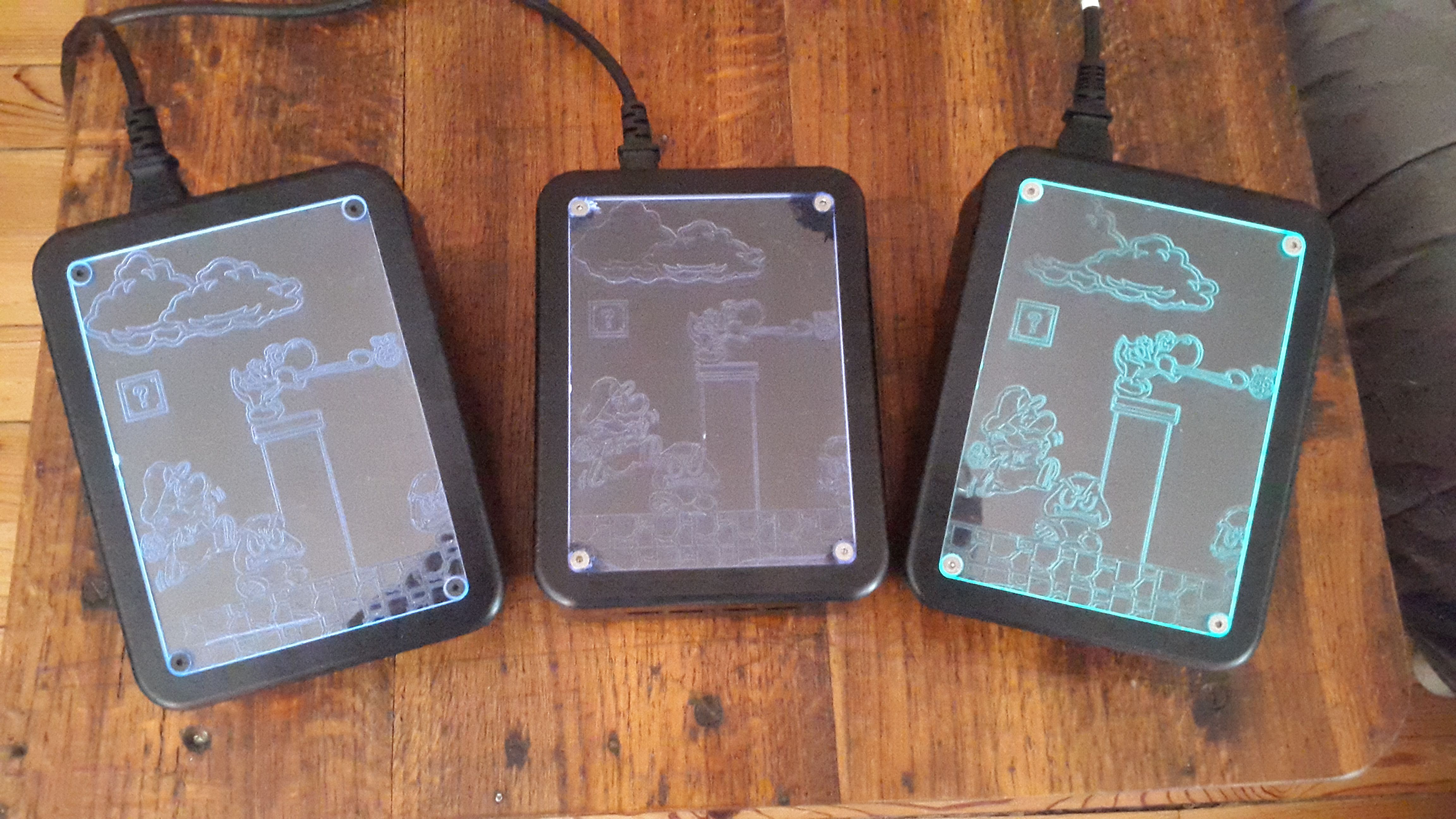

Hop hop hop, trois naissances ce soir....

@jomofcw Ce sera avec plaisir que j'en refabriquerais ! On pourra même faire une gravure custom sur le plexiglas. Reste à trouver 4 autres partenaires, j'ai normalement un Brésilien en piste pour une commande !
La mondialisation...
Ensuite pour les détails pratiques : choisir une gravure qui vous convient, et choisir la couleur du retro-éclairage.

@voljega En toute sincérité, les portables je n'en ferais pas d'avantage car c'est la.....

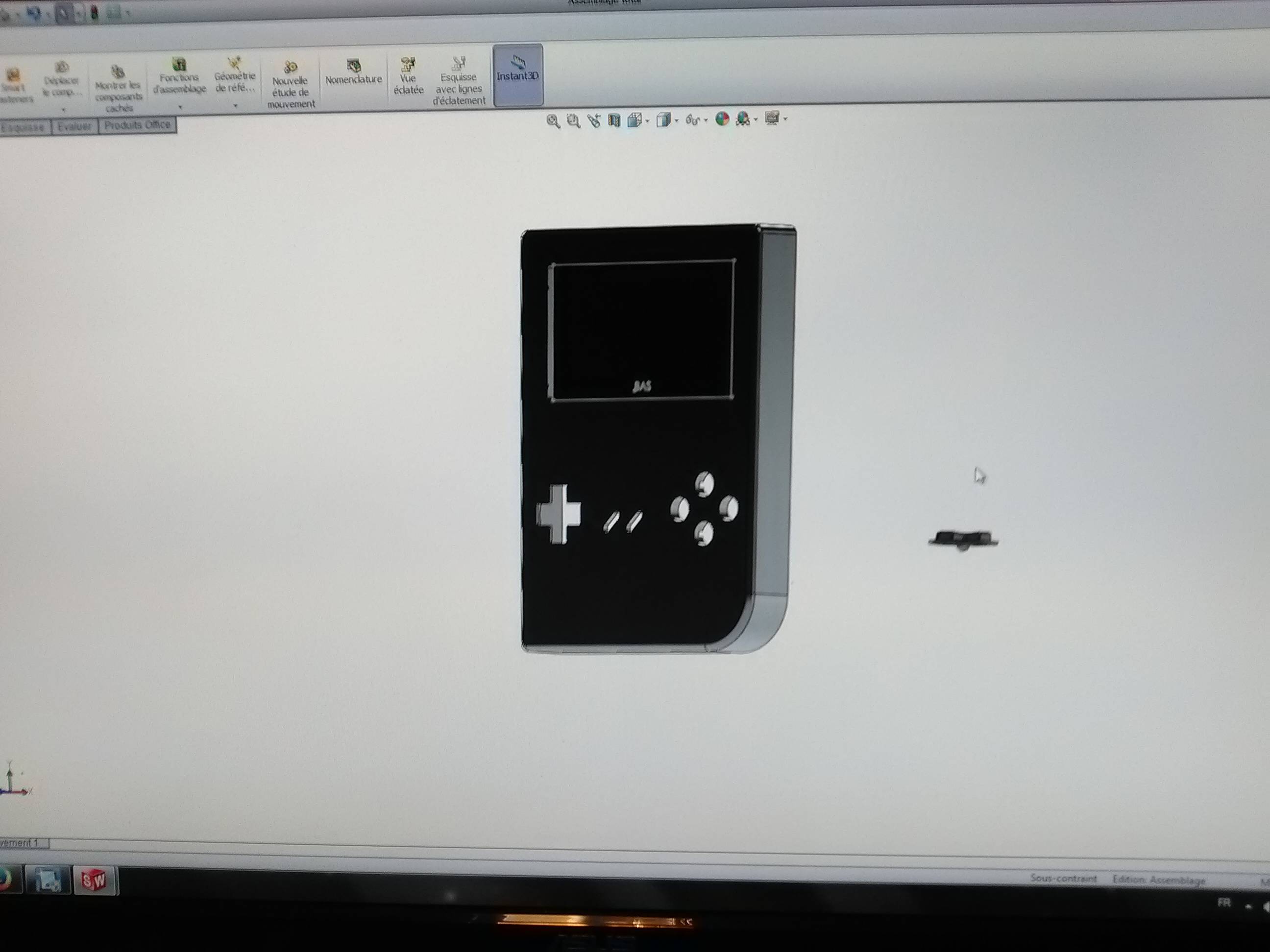

Le prix est juste stratosphérique au final (env.600 euros) car il faut batailler avec des fraises de 3mm pour finir toutes les petites poches et j'ai 10h de dessin 3D en amont avec 4h de câblage.
Je peux par contre te partager les fichiers 3D en vue d'une petite impression 3D ?
De même pour les références de pièces qui montent dedans, je peux partager avec plaisir.
A ta dispo au besoin.

Autonomie avec la batterie de 5200mAh : 3 heures

@supernature2k Je comprend bien ton avis, cela reste le plaisir d'avoir un objet qui n'existe pas dans le commerce.
Je sais que c'est cher mais je t'assure que la marge n'est pas grasse au final.
On discutait sur le forum de partir sur des boitiers du commerce et de graver sur le dessus pour faire quelque chose de plus abordable.
Reste à trouver un boitier qui va bien, qui plait au plus grand nombre et trouver ou faire un dessin sympa pour la gravure.
Vu ma patte de dessinateur je vais rester dans l'ombre...

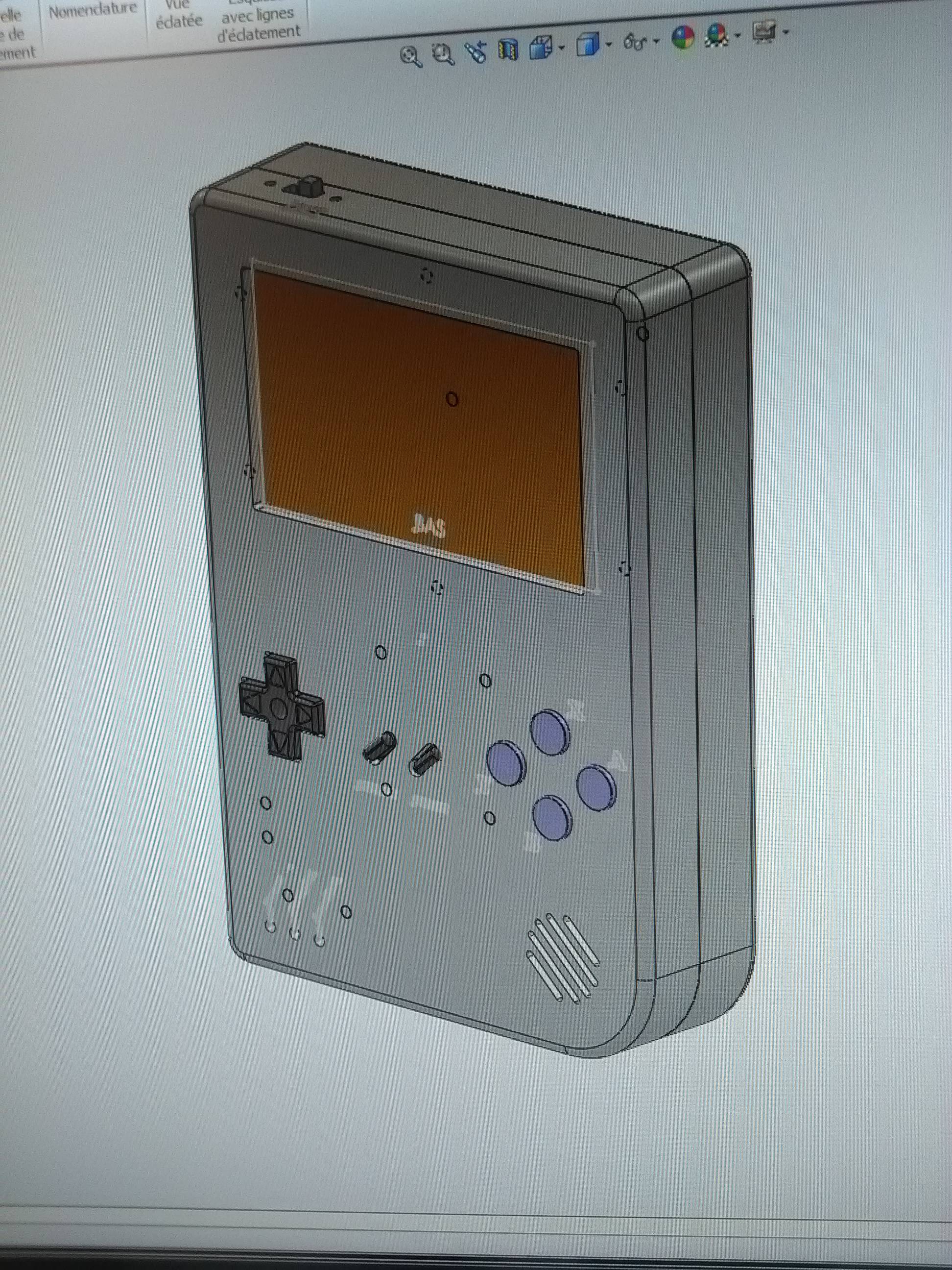

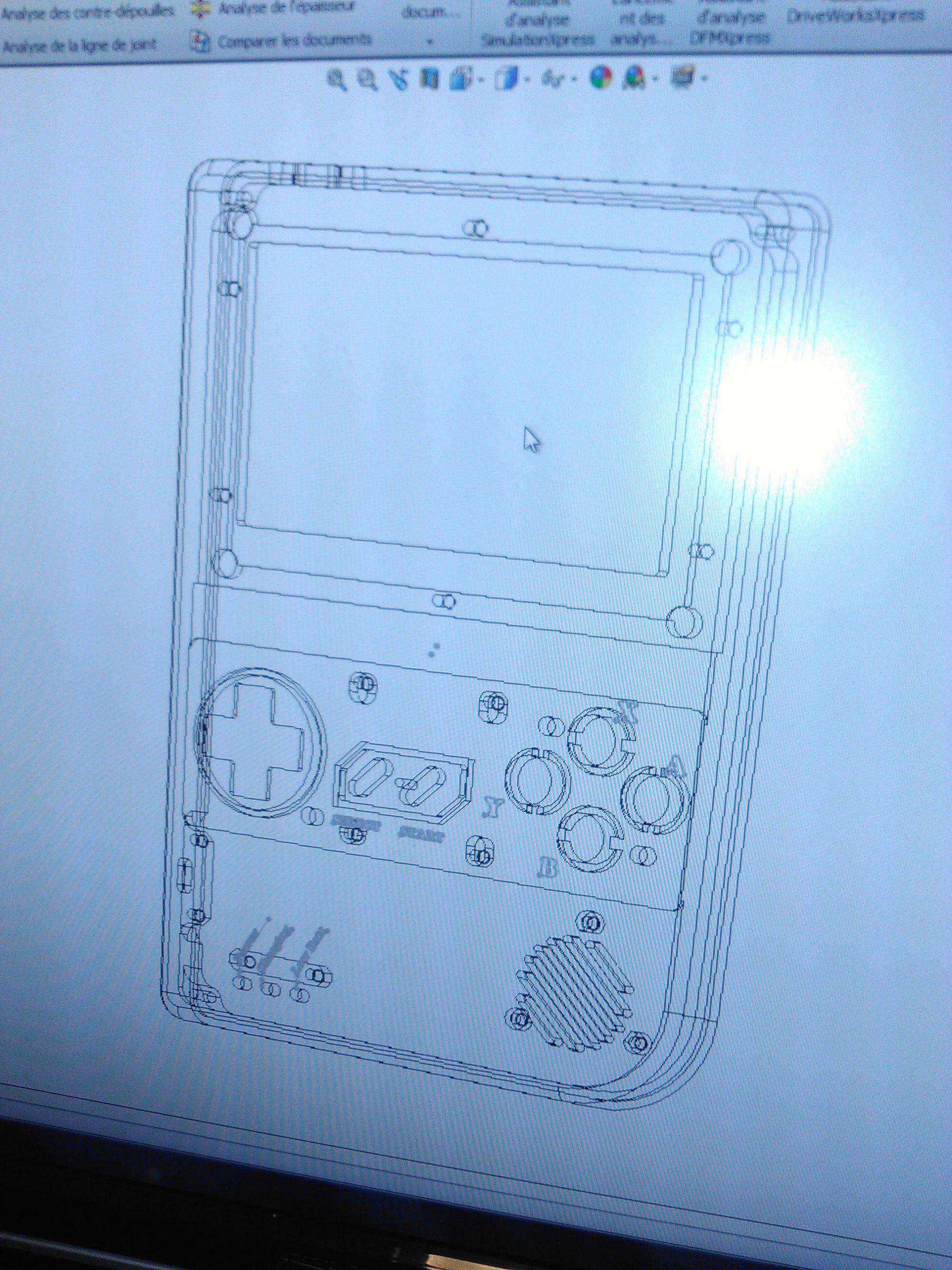

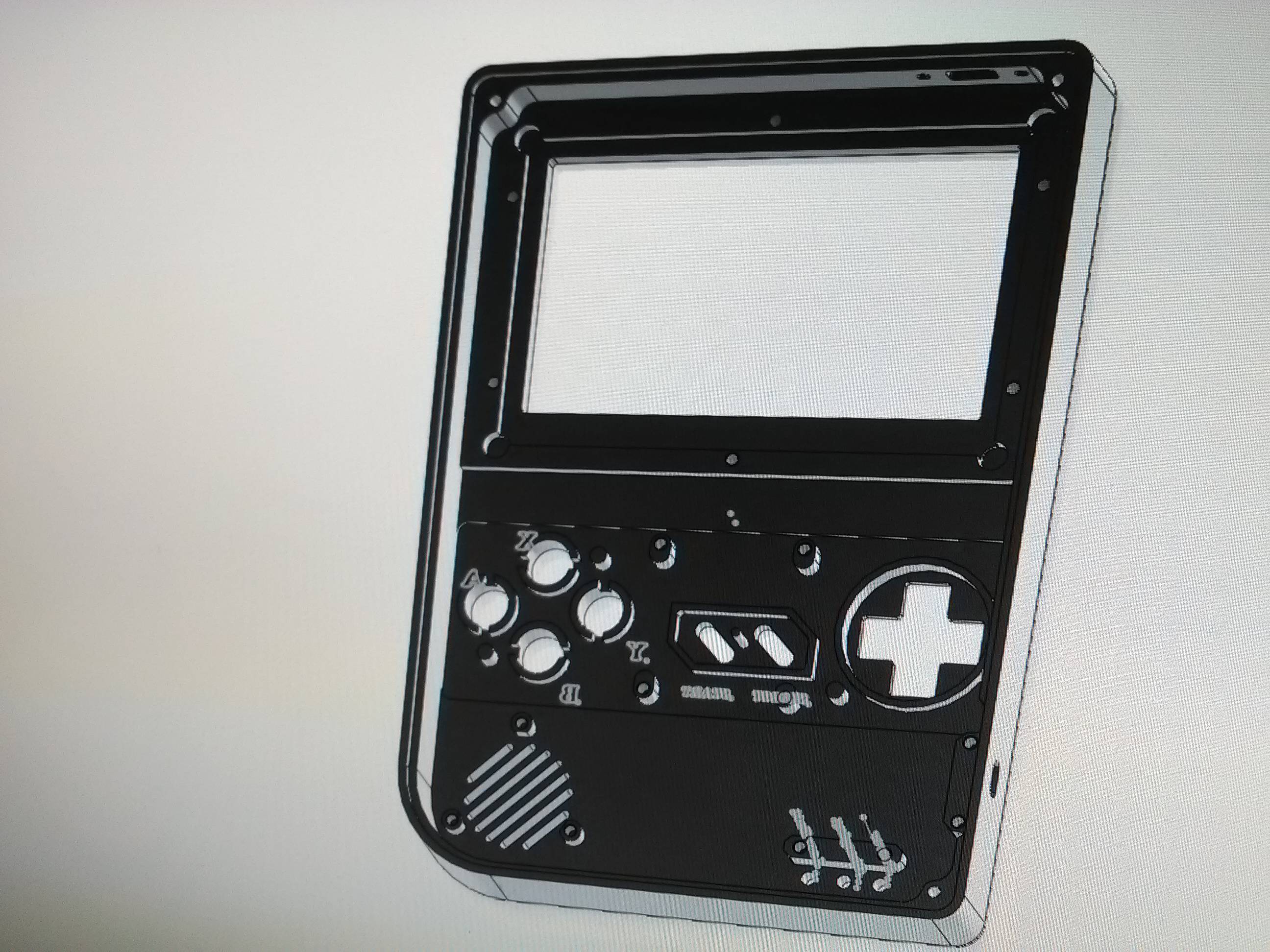

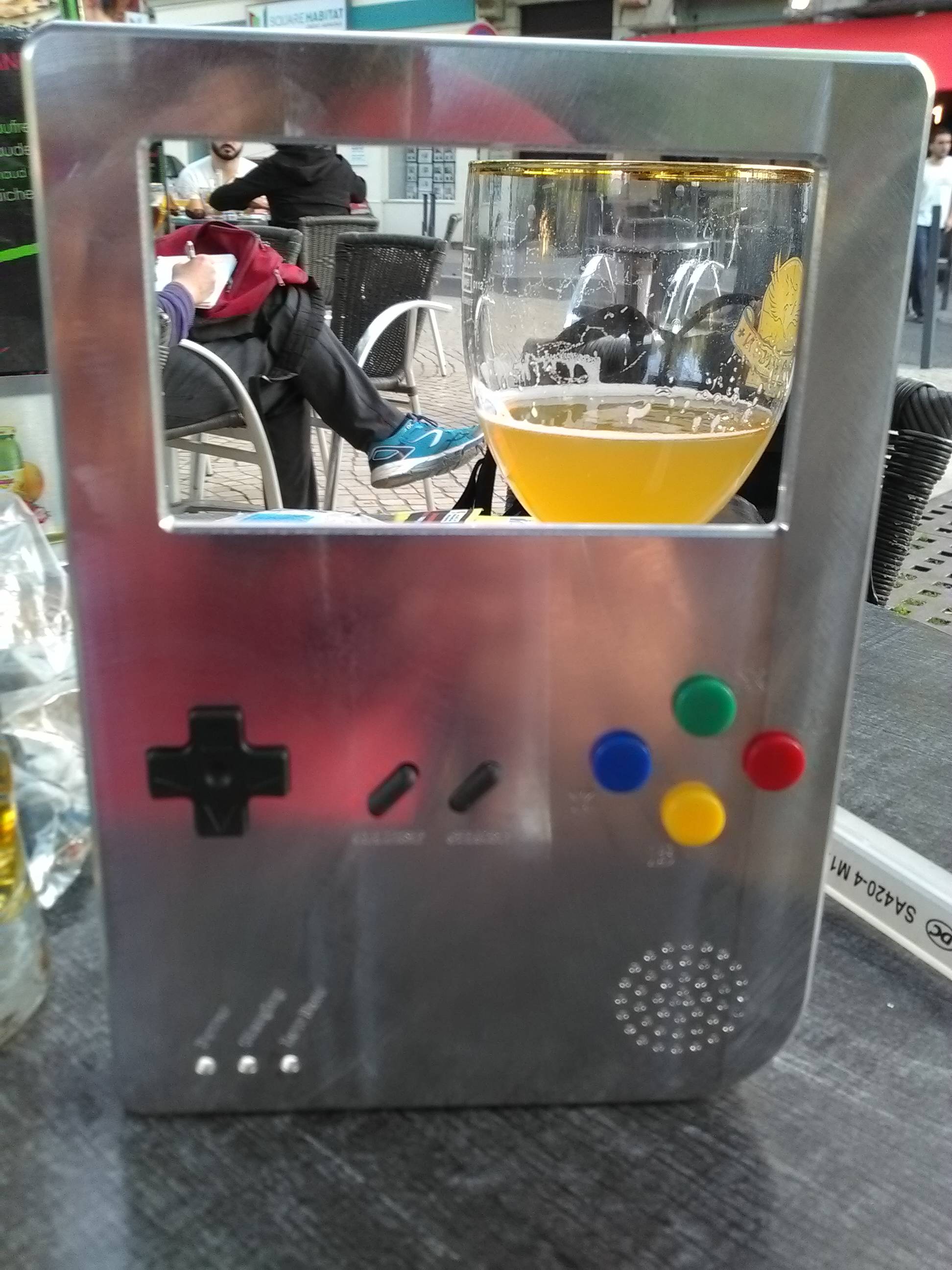

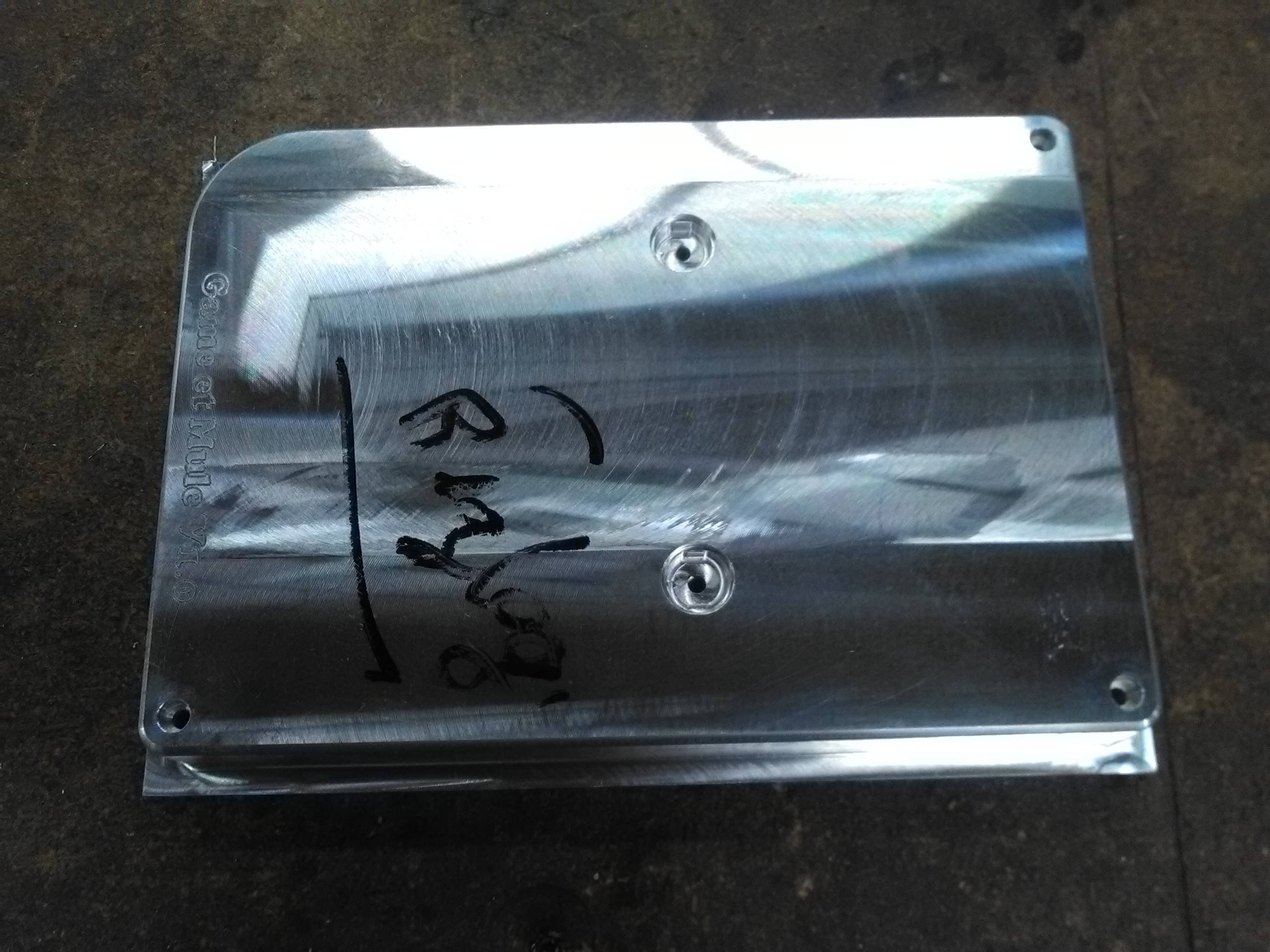

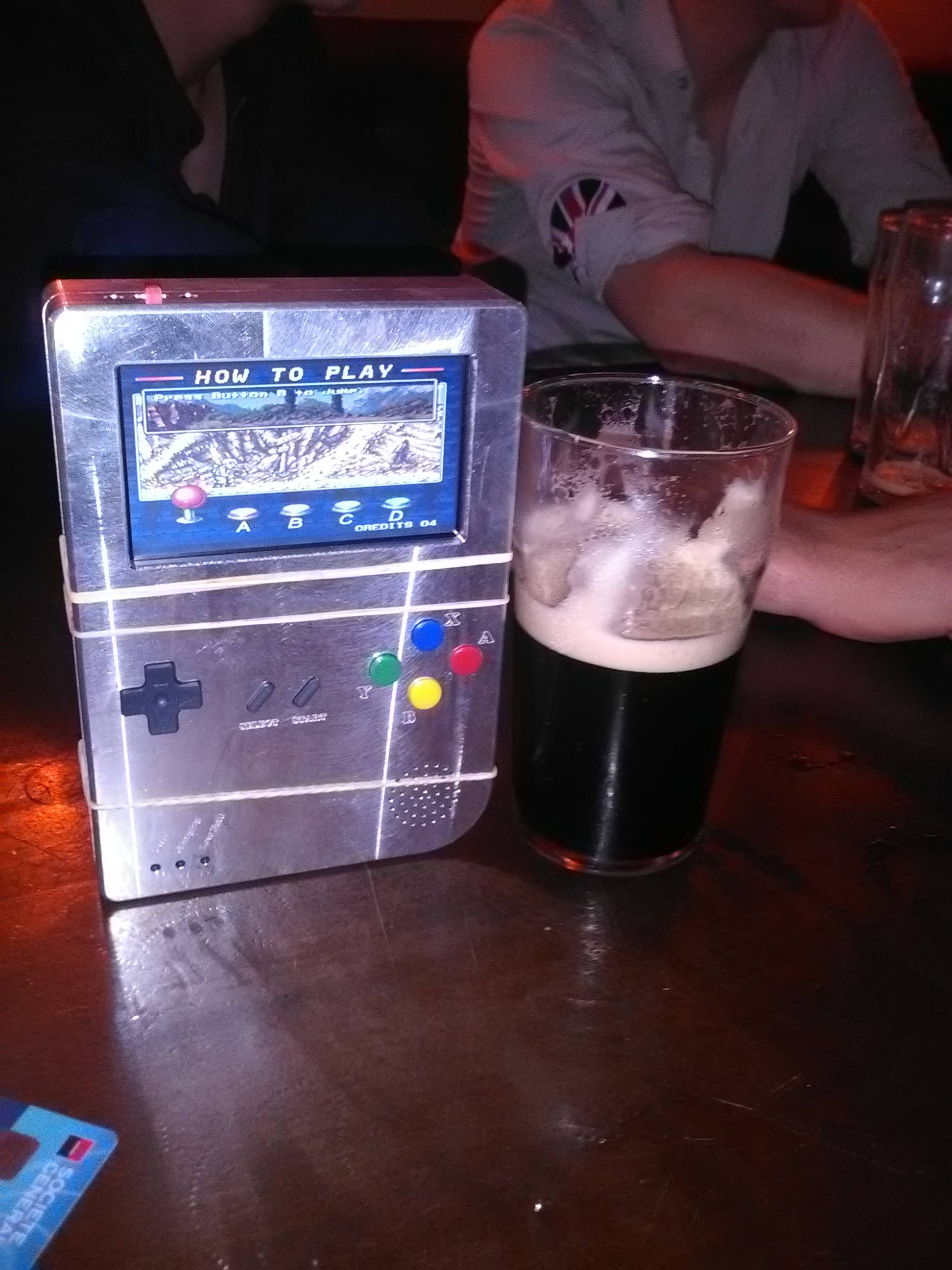

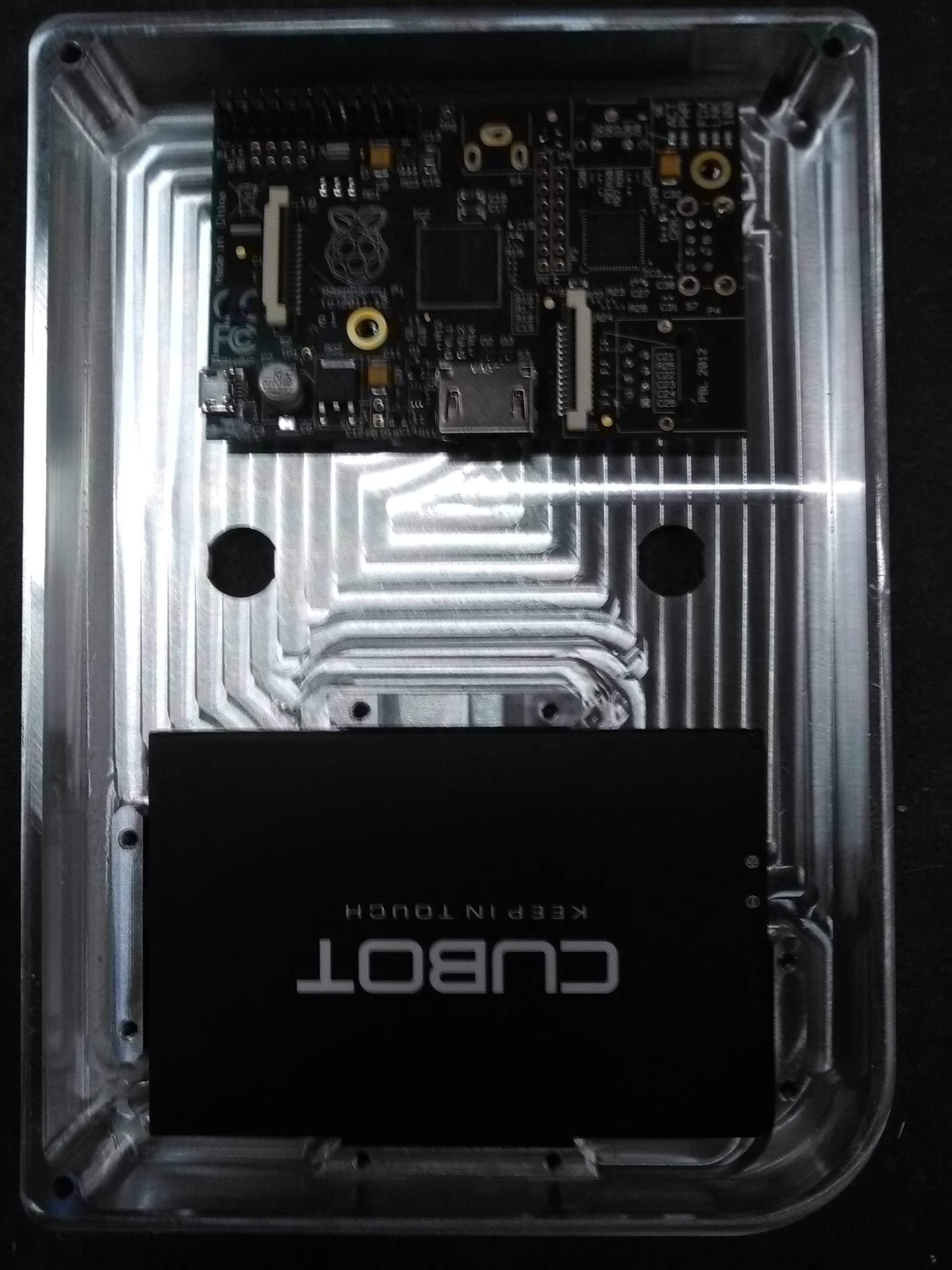

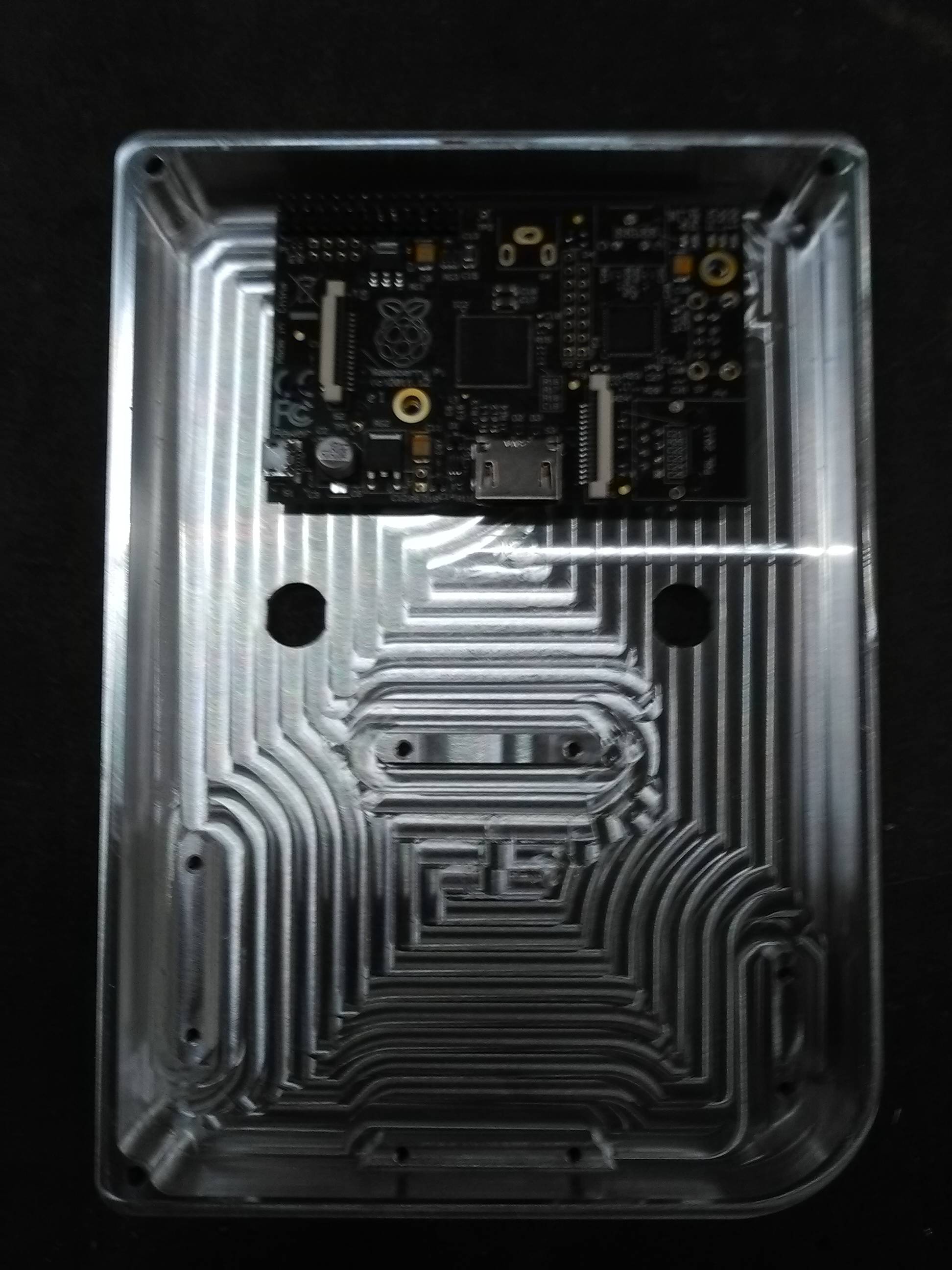

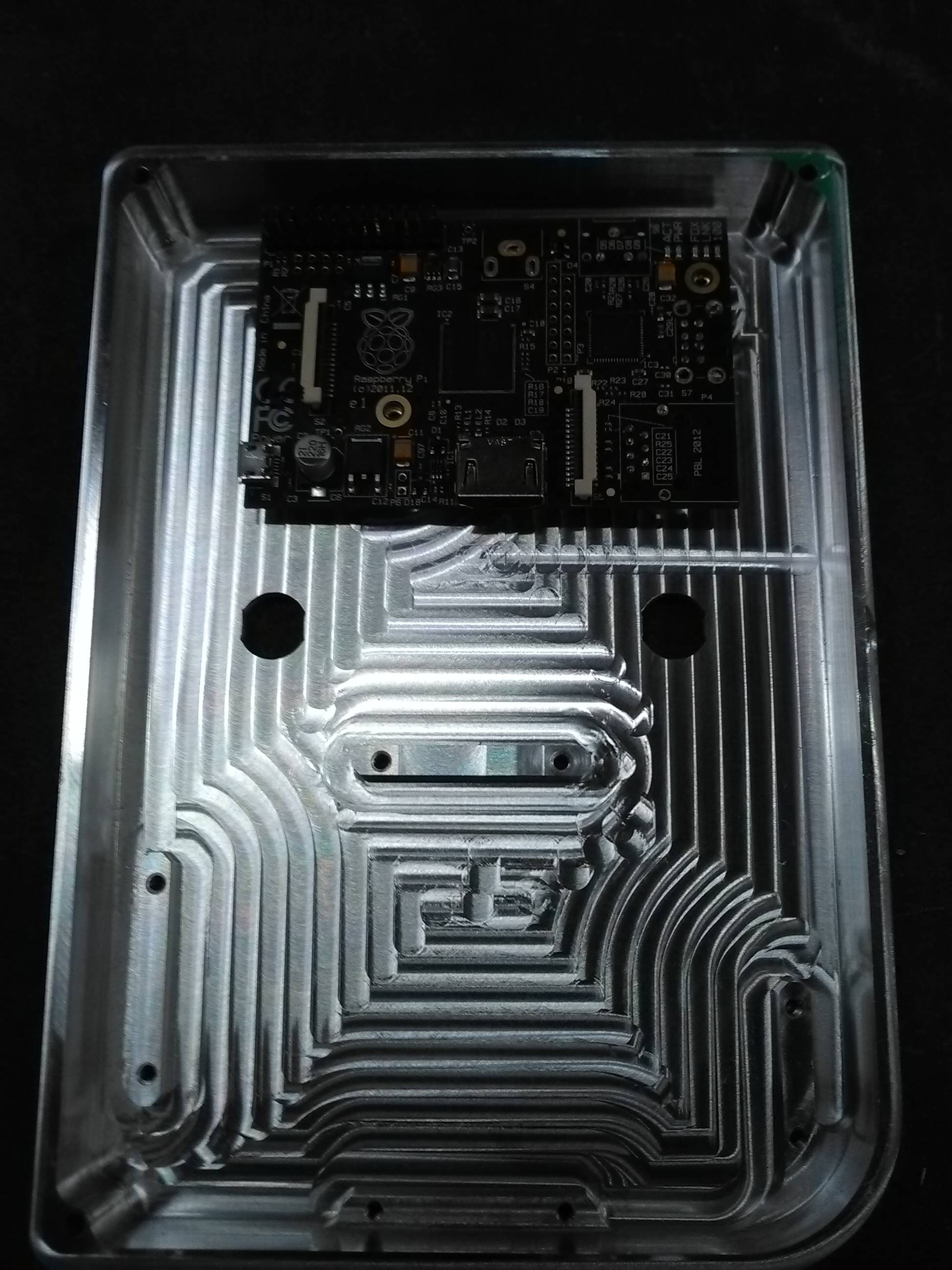

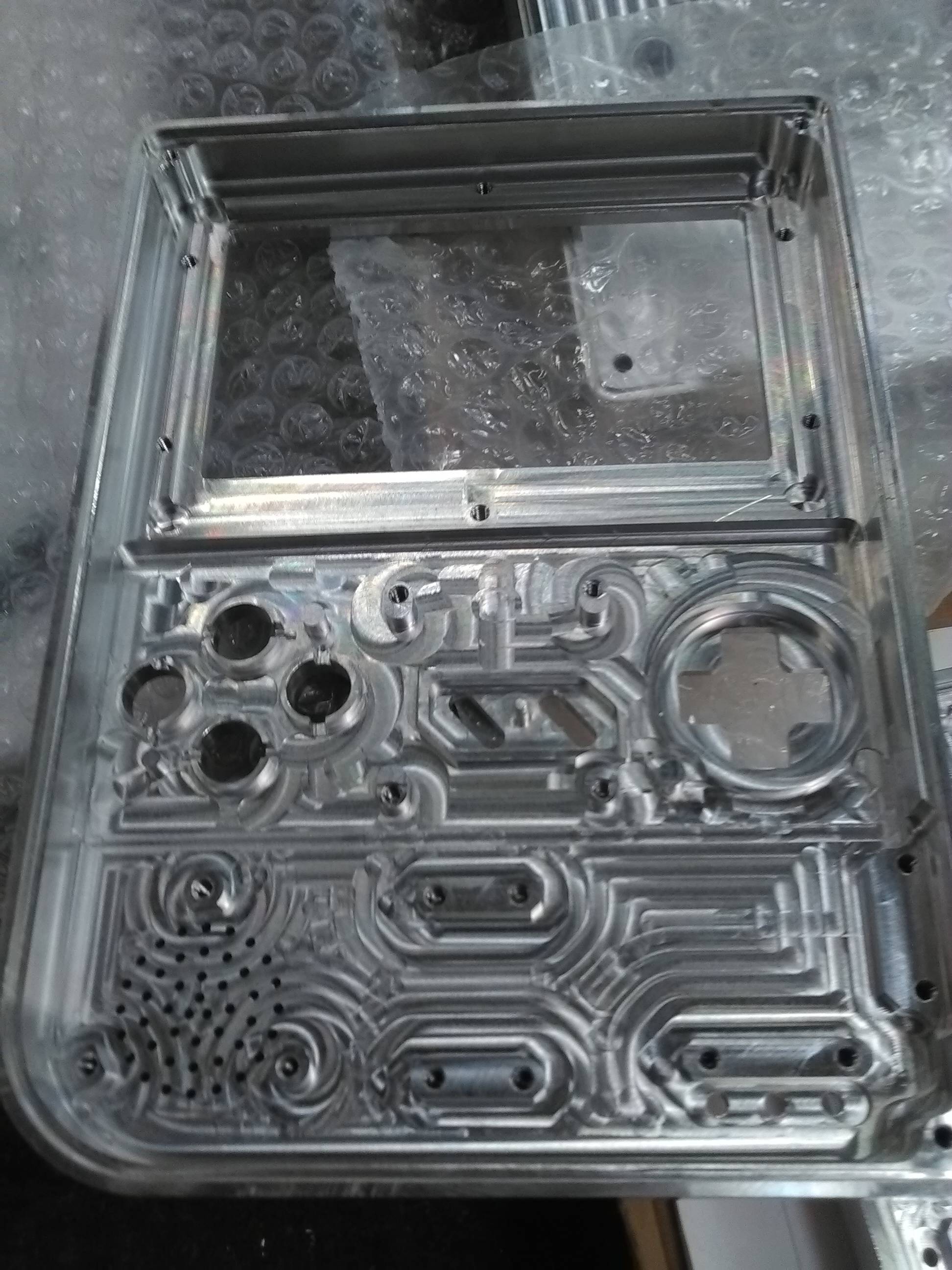

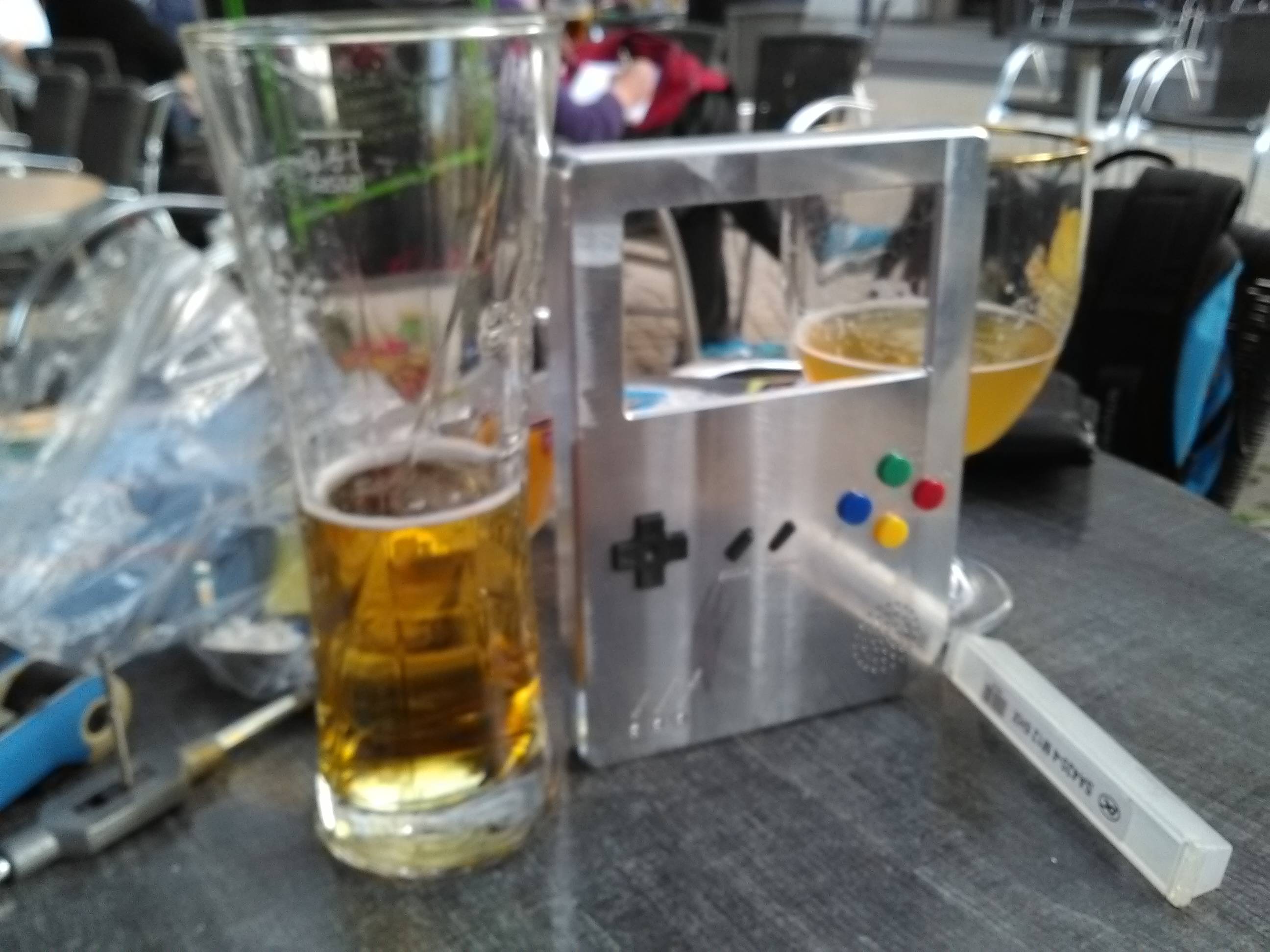

J'ai oublié de mettre à jour avec la petite soeur qui était elle pour ma Maman.
Comme cela pas de jaloux...

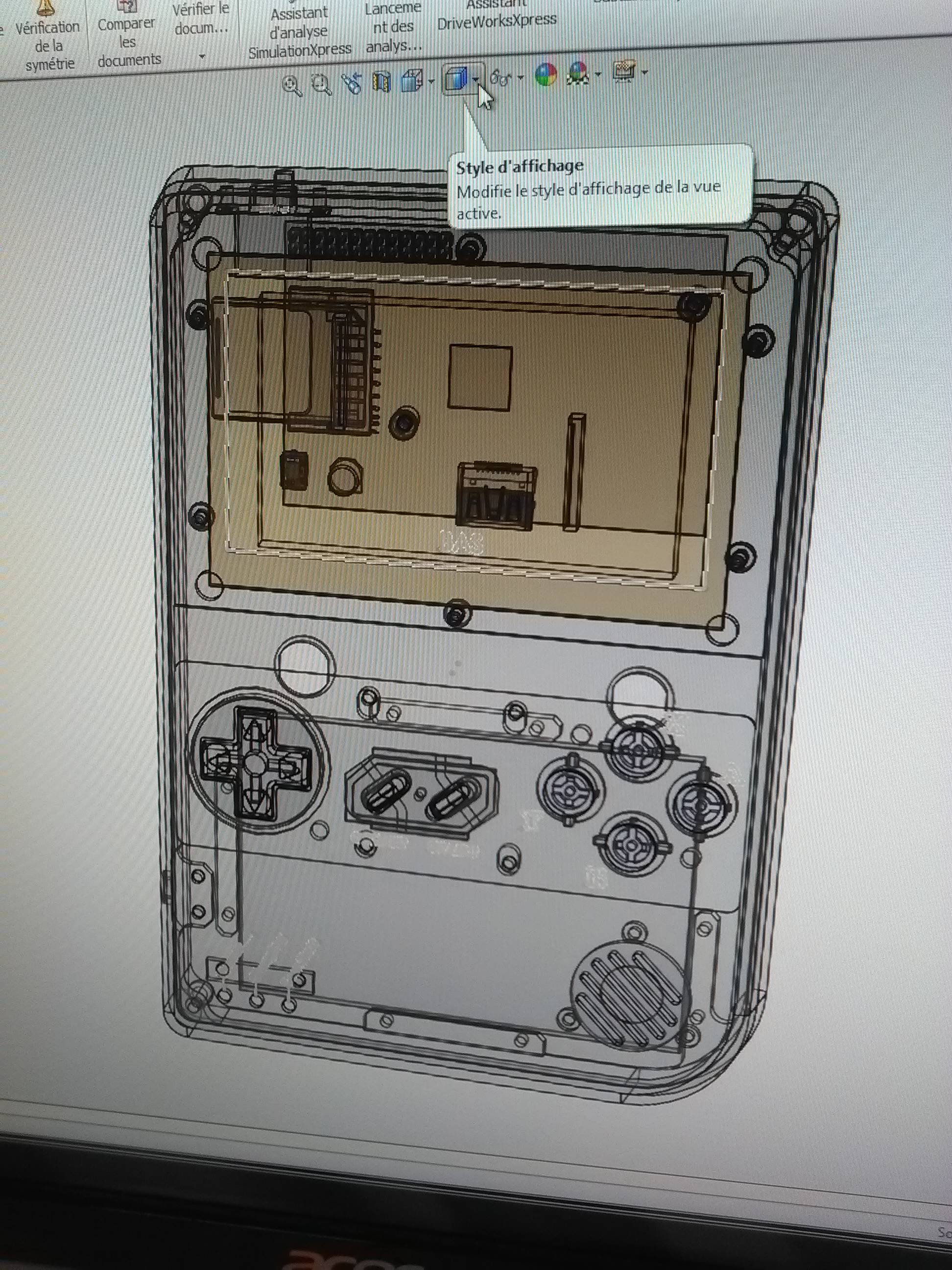

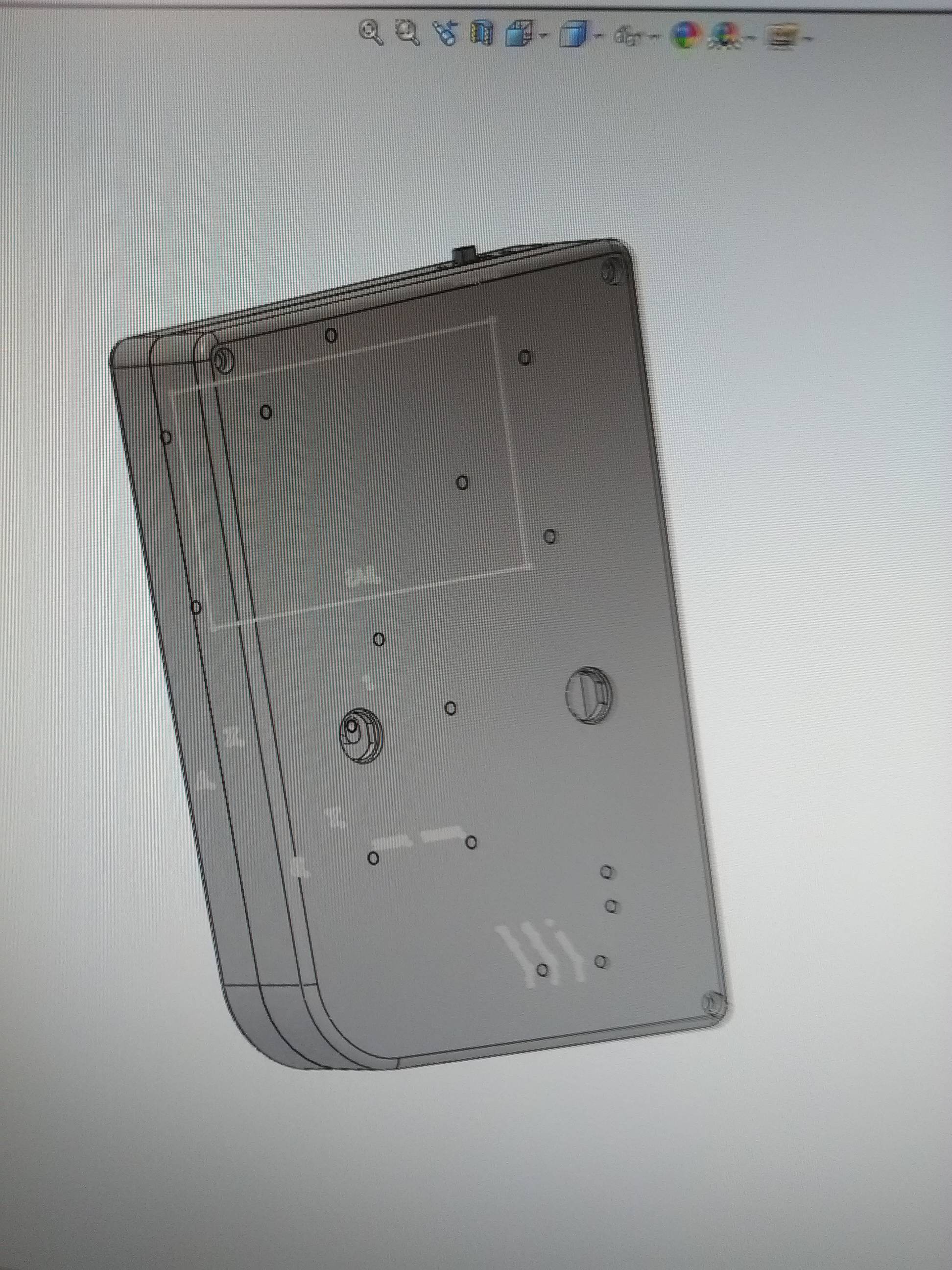

Je ne vous cache pas la partie de plaisir pour tout dessiner, câbler et configurer.
Poids : 900 grammes
Autonomie : env. 3 heures.

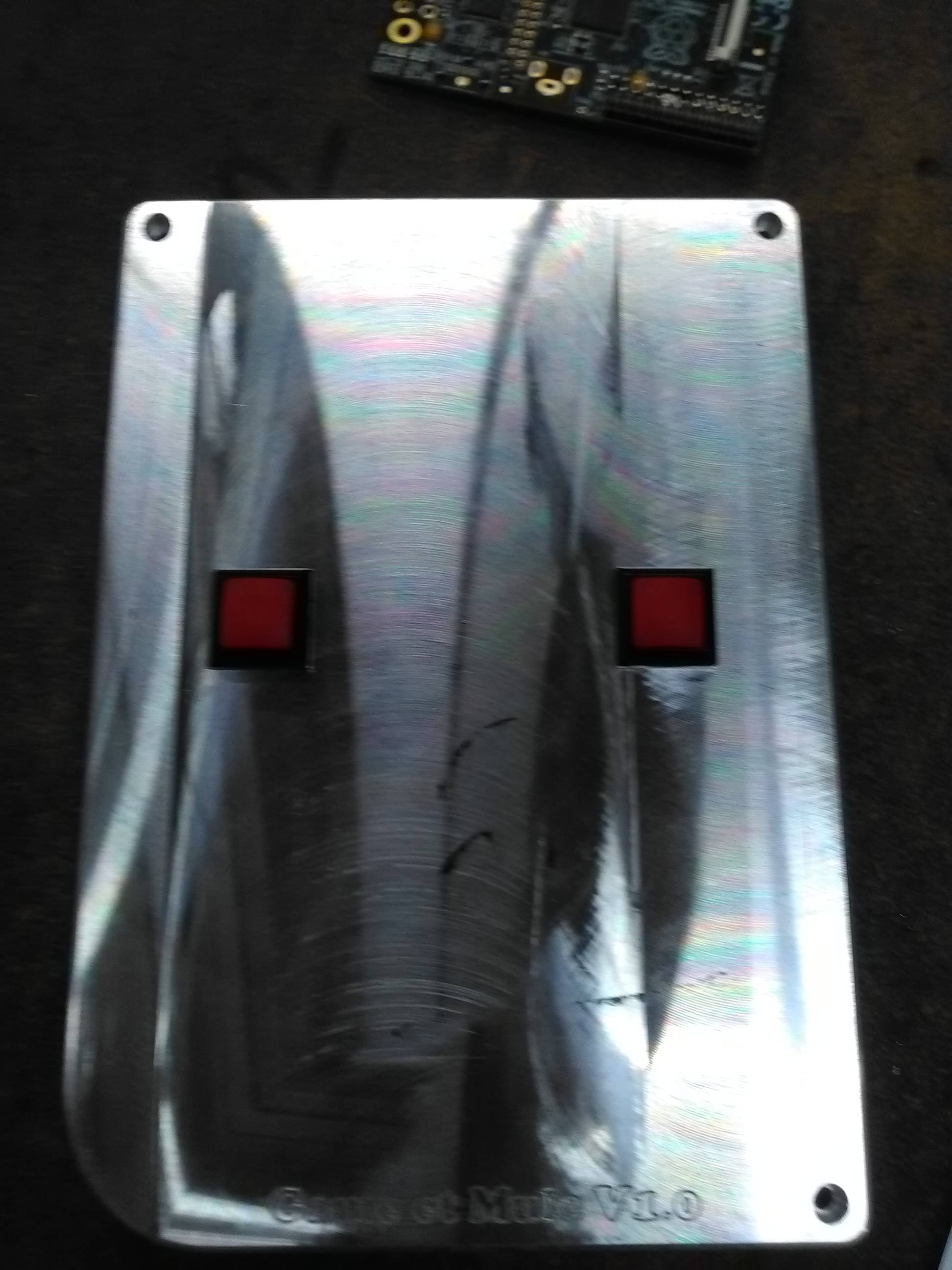

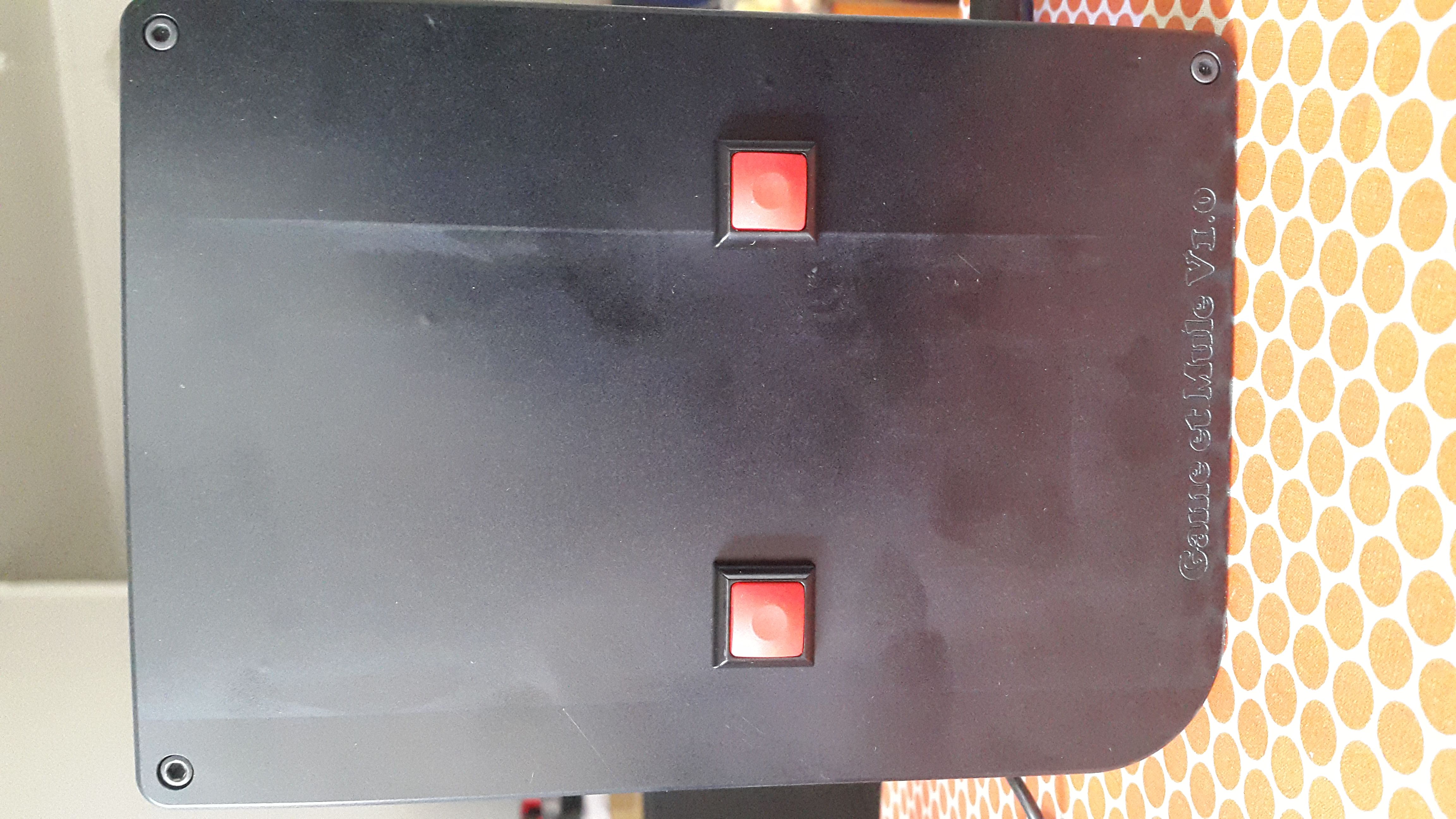

Mais quel pied de passer les vitesses des jeux de voiture SNES avec les gachettes arrières !!!
