    Bouton poussoir jack 3.5mm ON/OFF

    Manettes/GPIO/Encodeurs
    poussoir 3.5mm onoff
    6
    7
    3111
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • druss97
      druss97 last edited by rockaddicted

      Bonjour,
      Je vous propose un petit bricolage : ajouter un bouton poussoir jack 3.5mm, et qu'il commande le démarrage et l’arrêt soft de mon Raspberry Pi 3B. Ça évite de devoir percer/fixer un bouton poussoir sur la coque plastique.

      Je n'ai pas trouvé de réponse positive quant à la compatibilité d'un bouton jack 3.5mm sur Raspberry Pi 3B (pouvoir récupérer le signal du switch ?). Donc assez brutalement je me suis mis en tête de raccorder la prise jack du rapsberry sur les pins 5 et 6 du GPIO3 (oui c'est brutal comme démarche).
      Pour mémoire, le tuto pour ajouter un bouton poussoir ou interrupteur ON/OFF pour piloter le démarrage ou l’arrêt de Retropie Recalbox est ici.

      J'ai acheté ce bouton (au départ pour mon smartphone mais je ne l'utilise pas).

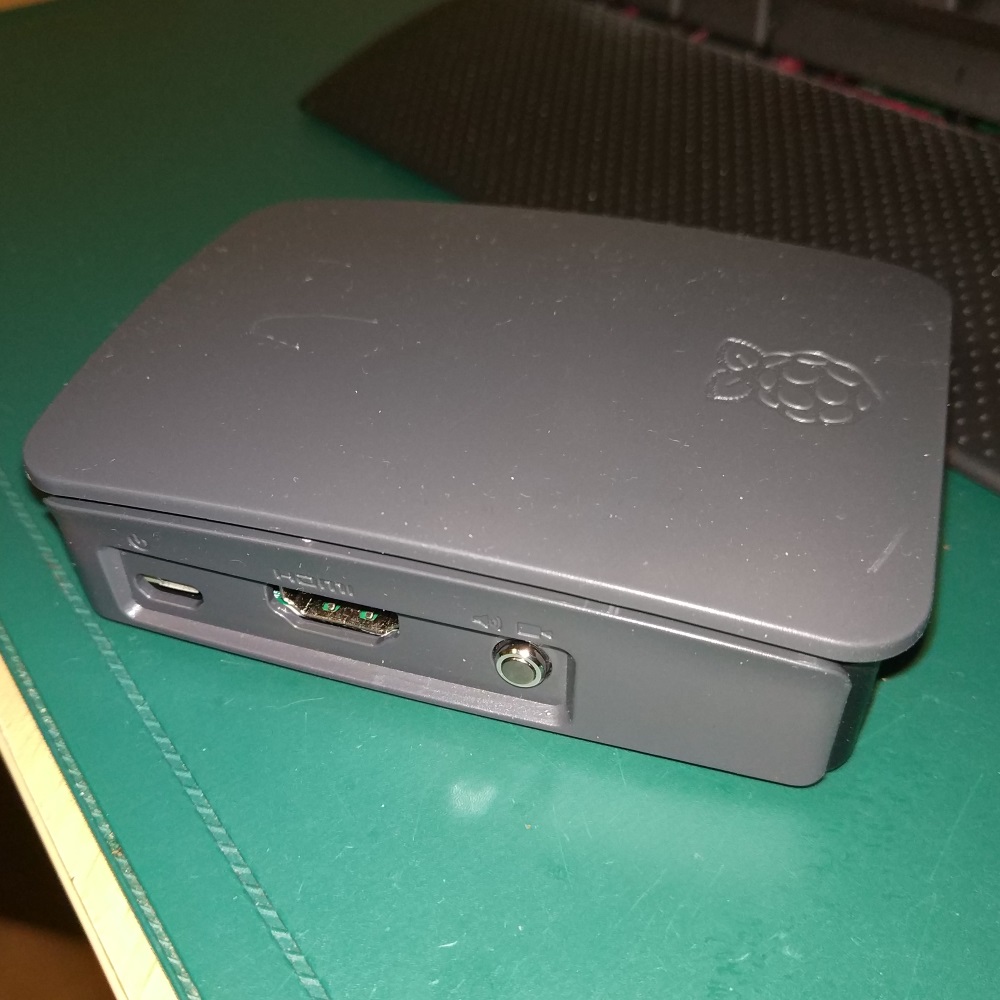

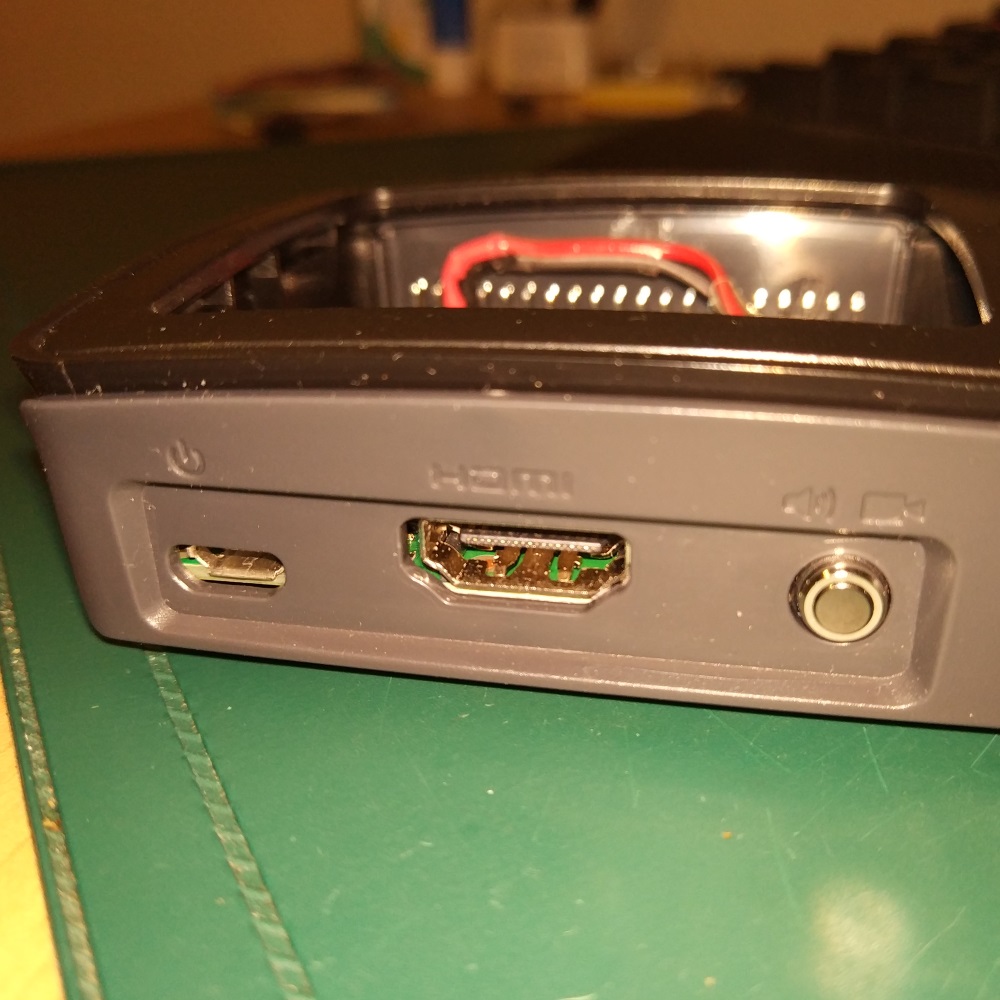

      Voilà le résultat :

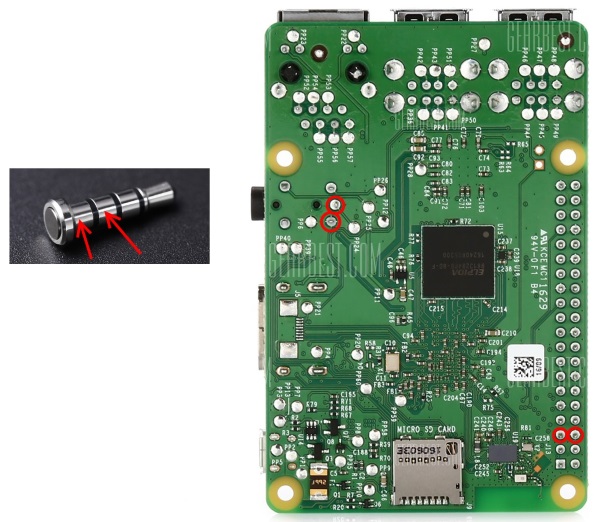

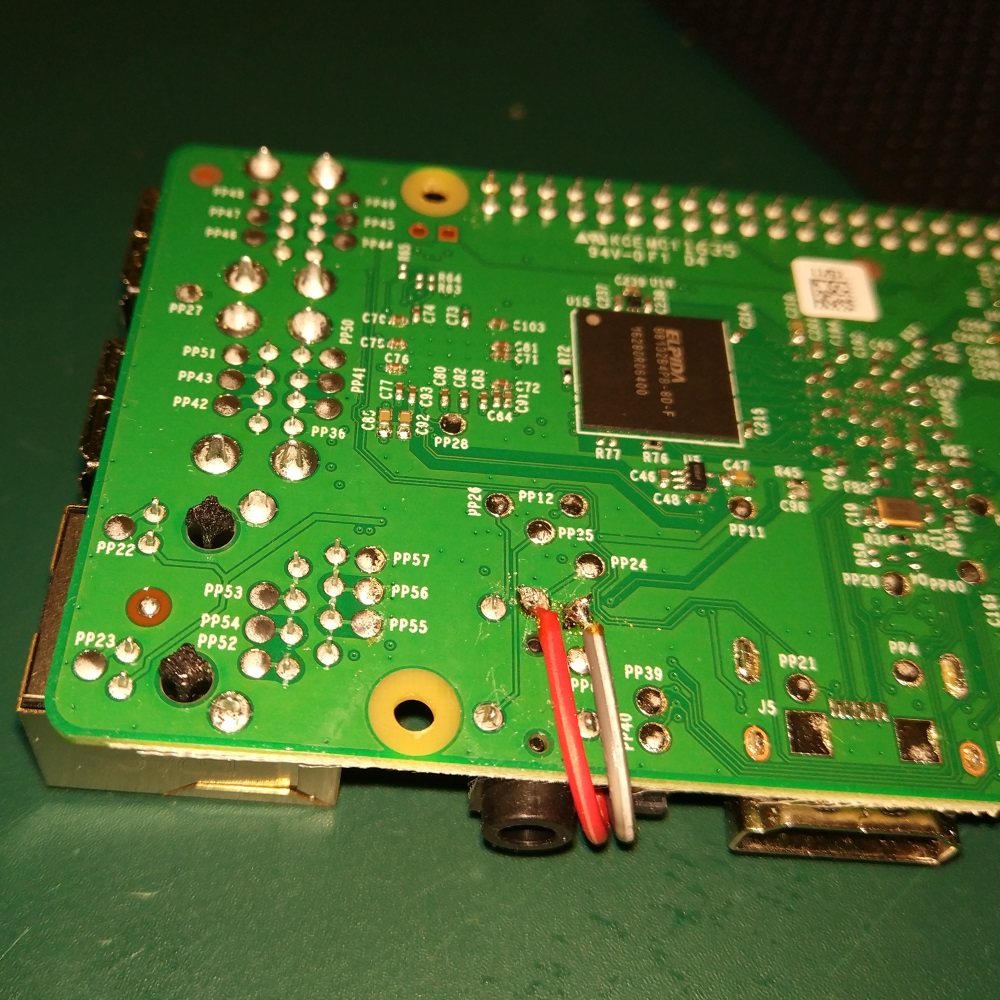

      Câblage :

      Je décline toute responsabilité en cas de pépin chez vous... Pour le moment ça fonctionne parfaitement chez moi. Le son passe toujours par le cable HMDI, il n'est pas désactivé à cause du branchement d'une prise jack.
      Rien ne dépasse de la boite en plastique, c'est plutôt chouette 🙂

      1 Reply Last reply Reply Quote 3
      • Tornelf
        Tornelf last edited by

        Excellente idée !!

        Raspberry 4
        ODROID XU 4 avec ventilo bruyant
        Microsoft xbox 360 wireless pad
        Clavier Logitech k400
        RECALBOX 7.2

        1 Reply Last reply Reply Quote 0
        • digitaLumberjack
          digitaLumberjack Staff last edited by

          Sympa ! Très bonne idée, le bouton est discret et super intégré !

          1 Reply Last reply Reply Quote 0
          • rockaddicted
            rockaddicted last edited by

            Pareil j'aime l'idée. Good job

            Recalbox V4.1.0 - RPI3 OC - Xbox360 wireless
            Wiki ENG : https://github.com/recalbox/recalbox-os/wiki/Mini-How-To-(EN)
            Wiki FR : https://github.com/recalbox/recalbox-os/wiki/Mini-How-To-(FR)

            Don't forget to upvote messages if it has been useful ;)

            1 Reply Last reply Reply Quote 0
            • masahiro
              masahiro last edited by

              Bonjour,

              Je réponds à ce sujet car j'ai suivi le guide de @druss97 pas à pas mais malheureusement je n'ai pas eu les mêmes résultats.

              Je n'ai pas de bouton official Xiaomi Mi Key mais une version chinoise un peu moins chère, je ne sais pas si ça a une incidence ou non.

              J'ai édité la configuration en décommentant system.power.switch=PIN56PUSH dans recalbox.conf

              On m'a suggéré d'invoquer @supernature2k sur le sujet, niveau configuration, j'ai peut être fait une erreur.

              Si vous avez des conseils je suis preneur, merci infiniment !

              supernature2k 1 Reply Last reply Reply Quote 0
              • supernature2k
                supernature2k @masahiro last edited by

                @masahiro Il se passe quelque chose quand tu appuies sur le bouton?

                Pi powered NES | Gameboy HD | RecalStation | RecalDrive
                Upvote messages if it has been useful ;)

                1 Reply Last reply Reply Quote 0
                • druss97
                  druss97 last edited by druss97

                  Je viens de retester, des fois je n'ai même pas besoin d'appuyer jusqu'au "clic" pour que ça déclenche le reboot.
                  Ça fonctionne pas si bien que ça on dirait... Désolé -_-'

                  La prise jack doit être alimentée et ça doit foutre le brin avec le bouton, je ne sais pas...

                  1 Reply Last reply Reply Quote 0
