    Problèmes de diagonales / Xin Mo / XM-10 / 2x22 pins

    Manettes/GPIO/Encodeurs
    diagonales xin xm-10 2x22 pins
    4
    21
    702
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • Panpinou
      Panpinou last edited by Panpinou

      Bonjour,
      Après mes recherches sur le forum je n’ai pas trouvé de réponse à mon problème.
      Après la fin de la construction d'un bartop pour deux joueurs de 8 boutons, je me suis aperçu d'un problème subtil pour le J1 et J2 :

      • Tous les boutons fonctionnent.
      • Toutes les directions fonctionnent.
      • Les diagonales haut/droit et bas/gauche fonctionnent.
      • Les diagonales haut/gauche et bas/droit ne fonctionnent pas.

      Ce problème est général sur tous les émulateurs et tous les jeux que j’ai essayés.
      J’ai configuration uniquement le joueur 1, tous c’est passé normalement.
      Une fois la configuration faite, il me détecte bien deux gameplay :

      • Joueur 1 « #0 Xin-Mo.com Xinmo…oller »
      • Joueur 2 « #1 xinMo.com Xinmo…oller »

      J’entends fonctionner normalement les microswitchs, dans un sens comme dans l’autre.
      J’ai câblé mes boutons comme sur le site du vendeur : https://www.smallcab.net/download/manuel/manuel-encodeur-joystick-deux-joueurs-xm-10.pdf
      J’ai refait les branchements 2 fois.
      La chaine de masse est complète.

      Merci pour votre aide.
      Jean
      Pour avoir un petit aperçu de mon projet "Brut" : https://www.facebook.com/groups/154697281350226/permalink/1658929607593645/

      • Raspberry Pi model : Raspberry Pi 3 Model B
      • Recalbox version (build) : Recalbox 6.1.1. drangonblaze 2019/11/13
      • Matériels (Micro SD, Power Supply, etc.): microSDHC SanDisk Ultra 16GB 80MB/S, Classe 10 FFP // alimentation officielle Raspberry Pi 5V 2,5A // Disque dur externe de 500 Go
      • Interface : USB 2 joueurs, 2x22 pins, Xin Mo, DUAL Player Controller, modèle: XM-10
      • Manette(s): Joystick Seimitsu LS-32-01-SE, avec connecteur 5 points et câble Dupont
      ian57 1 Reply Last reply Reply Quote 0
      • Eptdqcn41700
        Eptdqcn41700 last edited by

        Bonjour @Panpinou ,
        Pour que les diagonales fonctionnent il faut que deux des microswitchs soient activés ( non analogiques) .
        Peux-tu vérifier que dans ton cas (par exemple haut/gauche) , avec un multimètre, tu as bien ces deux directions activées.. ?

        Rpi 3b+/Recalbox BêtaChristmas\Interface USB Xin-Mo/Bartop
        SuperPi Case/Recalbox 7.0/8bitdo SN30PRO /Rpi 3b+

        1 Reply Last reply Reply Quote 0
        • Panpinou
          Panpinou last edited by

          Merci, je vais tester ça quand je récupérerai un multimètre.
          Mais c'est bizarre que j'ai exactement le problème sur le joueur 1 et le joueur 2.

          1 Reply Last reply Reply Quote 0
          • Panpinou
            Panpinou last edited by

            Sur les joysticks Seimitsu LS-32-01-SE.

            • élément de listeJe viens de tester 3 microswitchs du joueur 2.

            • élément de listeJe viens de tester 2 microswitchs du joueur 1.

            Ils "bipes" tous, quelle que soit la position du joystick (qui actionne le microswitchs tester).
            Par exemple le microswitch pour le bas : bas+gauche=ok, bas=ok, bas+droit=ok.
            Il ne semblerait pas que ce soit eux le problème...

            Quel pourrait être la prochaine piste à explorer ?

            Eptdqcn41700 1 Reply Last reply Reply Quote 0
            • Eptdqcn41700
              Eptdqcn41700 @Panpinou last edited by

              @panpinou

              Question sûrement bête mais.. tu a bien configuré ts boutons

              Rpi 3b+/Recalbox BêtaChristmas\Interface USB Xin-Mo/Bartop
              SuperPi Case/Recalbox 7.0/8bitdo SN30PRO /Rpi 3b+

              1 Reply Last reply Reply Quote 0
              • Eptdqcn41700
                Eptdqcn41700 last edited by

                Comme une croix directionnelle et pas comme joystick ?
                Désolé le début du message est parti tout seul.

                Rpi 3b+/Recalbox BêtaChristmas\Interface USB Xin-Mo/Bartop
                SuperPi Case/Recalbox 7.0/8bitdo SN30PRO /Rpi 3b+

                1 Reply Last reply Reply Quote 0
                • Panpinou
                  Panpinou last edited by

                  Oui, j'ai configuré comme une croix directionnelle et non comme un joystick.

                  1 Reply Last reply Reply Quote 0
                  • Panpinou
                    Panpinou last edited by

                    Après la mise à jour 7.0.0 puis 7.0.1, le problème persiste...
                    Si vous avez de idées à explorer, je suis preneur !

                    Merci d'avance

                    1 Reply Last reply Reply Quote 0
                    • ian57
                      ian57 Staff @Panpinou last edited by ian57

                      @Panpinou je vais faire in test ce soir sur mes xinmo de tests, en attendant peux tu renvoyer un archive de support pour vérifier la version de ton xinmo stp.

                      As tu bien configuré chaque player et pas juste le j1, la procédure est différence dorénavant.

                      "UNIX is basically a simple operating system, but you have to be a genius to understand the simplicity." Dennis Ritchie

                      1 Reply Last reply Reply Quote 0
                      • Panpinou
                        Panpinou last edited by ian57

                        Merci @ian57 ,

                        Voici le lien du résultat du script recalbox-support.sh:
                        https://transfer.sh/L0DM5/recalbox-support-96898b46-922a-a5fe-3d71-6c480bd12197.tar.gz

                        Voici le contenue du fichier recalbox.conf:

                        # -------------- D - Controllers ----------------- #
                        # Enable support for standard bluetooth controllers
                        controllers.bluetooth.enabled=1
                        # Enable ERTM
                        controllers.bluetooth.ertm=1


                        ## Please enable only one of these
                        # -------------- D1 - PS3 Controllers ------------ #
                        ##Enable PS3 controllers support
                        controllers.ps3.enabled=1
                        ## Choose a driver between bluez, official and shanwan
                        ## bluez -> bluez 5 + kernel drivers, support official and shanwan sisaxis
                        ## official -> sixad drivers, support official and gasia sisaxis
                        ## shanwan -> shanwan drivers, support official and shanwan sisaxis
                        controllers.ps3.driver=bluez


                        # ------------ D2 - GPIO Controllers ------------ #
                        ## GPIO Controllers
                        ## enable controllers on GPIO with mk_arcarde_joystick_rpi (0,1)
                        controllers.gpio.enabled=0
                        ## mk_gpio arguments, map=1 for one controller, map=1,2 for 2 (map=1,map=1,2)
                        controllers.gpio.args=map=1,2
                        ## Custom mk_gpio arguments,
                        ## controllers.gpio.args=map=5 gpio=Y-,Y+,X-,X+,start,select,a,b,tr,y,x,tl,hk  for one controller,
                        ## controllers.gpio.args=map=5 gpio=pin1,pin2,pin3,.....,pin12,pin13
                        ## controllers.gpio.args=map=5,6 gpio=Y-,Y+,X-,X+,start,select,a,b,tr,y,x,tl,hk gpio2=Y-,Y+,X-,X+,start,select,a,b,tr,y,x,tl,hk for 2 (map=5,map=5,6)
                        ## controllers.gpio.args=map=5,6 gpio=gpiox,gpioy,gpioz,.....,gpiou,gpiov gpio2=gpiox,gpioy,gpioz,.....,gpiou,gpiov
                        # where gpiox,gpioy,gpioz ... are NOT pin numbers on the connector, BUT location gpio numbered as in
                        # https://www.raspberrypi-spy.co.uk/wp-content/uploads/2012/06/Raspberry-Pi-GPIO-Layout-Model-B-Plus-rotated-2700x900.png
                        ## Set pin to -1 to disable it
                        # controllers.gpio.args=map=5,6 gpio=4,17,27,22,10,9,25,24,23,18,15,14,2 gpio2=11,5,6,13,19,26,21,20,16,12,7,8,3
                        ## MCP configuration : GPIO and MCP can be used together. You can mix them.
                        ## map=0x20,0x21 for 2 mcp23017 on i2c bus
                        #controllers.gpio.args=map=0x20,0x21,5,6 gpio=4,17,27,22,10,9,25,24,23,18,15,14,-1 gpio2=11,5,6,13,19,26,21,20,16,12,7,8,-1


                        # ------------ D3 - Steam Controllers ------------ #
                        ## Enable steam controller service
                        controllers.steam.enabled=0


                        ## DB9 Controllers
                        ## Enable DB9 drivers for atari, megadrive, amiga controllers (0,1)
                        controllers.db9.enabled=0
                        ## db9 arguments
                        controllers.db9.args=map=1

                        ## Gamecon controllers
                        ## Enable gamecon controllers, for nes, snes, psx (0,1)
                        controllers.gamecon.enabled=0
                        ## gamecon_args
                        controllers.gamecon.args=map=1

                        ## XGaming's XArcade Tankstik and other compatible devices
                        controllers.xarcade.enabled=1

                        ian57 1 Reply Last reply Reply Quote 0
                        • ian57
                          ian57 Staff @Panpinou last edited by

                          @Panpinou Merci pour l'archive je ne vois rien de particulier,. Je n'ai pas eu le temps de faire de test sur mes modules. j'essaie des que je peux

                          "UNIX is basically a simple operating system, but you have to be a genius to understand the simplicity." Dennis Ritchie

                          1 Reply Last reply Reply Quote 0
                          • Panpinou
                            Panpinou last edited by Panpinou

                            Je viens de reconfigurer les 2 joueurs … comme d'habitude.

                            Quand je cherche à configurer chaques joueurs, il m'affiche :
                            XIN-MO.COM XINMOTEK CONTROLLER

                            Après config, le jouer 1 :
                            #0 XIN-MO.COM XINMO...OLLER

                            Après config, le jouer 2 :
                            #1 XIN-MO.COM XINMO...OLLER

                            ian57 1 Reply Last reply Reply Quote 0
                            • ian57
                              ian57 Staff @Panpinou last edited by

                              @Panpinou par contre je viens de voir que tu est en 6.1.1, je sais pas si la nouvelle méthodes s'applique .. a force on sait plus
                              mais c'est zarbe le coup des diagonales

                              ta tresse de masse est bien cablée?

                              "UNIX is basically a simple operating system, but you have to be a genius to understand the simplicity." Dennis Ritchie

                              Eptdqcn41700 1 Reply Last reply Reply Quote 0
                              • Eptdqcn41700
                                Eptdqcn41700 @ian57 last edited by

                                @ian57
                                Les masses sont communes, au moins par "joueur" donc si c’était un problème de câblage, je pense que les soucis serait pires.. a moins que les masses soient dédiées par zones.
                                Le seul moyen est de récupérer la doc de raccordement utilisée par @Panpinou !
                                Et de vérifier si le câblage est absolument identique..
                                Perso , je pense a un souci plus mécanique que soft.
                                Éventuellement a tester :
                                Faire pivoter les joysticks a 180° et donc inverser les microswitchs dédiés.
                                Si le problème persiste, c’est forcément du soft ou un defaut de l’interface xin-mo puisque:
                                1.Les entrée de la cartes dans cette config sont les mêmes et n’acceptent pas cette "double commande "
                                2.La "double commande" n’est pas reconnue par recalbox
                                Je ne sais pas si je me suis fait comprendre 😂

                                Rpi 3b+/Recalbox BêtaChristmas\Interface USB Xin-Mo/Bartop
                                SuperPi Case/Recalbox 7.0/8bitdo SN30PRO /Rpi 3b+

                                1 Reply Last reply Reply Quote 0
                                • Panpinou
                                  Panpinou last edited by Panpinou

                                  https://photos.app.goo.gl/aRtyHGfa9VZi8pfr6
                                  J'ai retrouver mon schéma de montage.

                                  J'ai bien vérifier à plusieurs reprises que mon montage correspondais à mon schéma.

                                  En réalisant l'essais de reconfigurer les joysticks avec une rotation horaire de 90° (le haut se trouve à droite).
                                  Dans les jeux j'ai toujours les diagonales haut/gauche et bas/droit ne fonctionnent pas.

                                  De souvenir j'ai choisi ce modèle acheter sur Kubii, car il me permettait d'avoir 8 boutons de jeux par joueurs.

                                  En réalisant l'essais de reconfigurer les joysticks avec une rotation horaire de 180° (le haut se trouve en bas).
                                  Dans les jeux j'ai les diagonales bas/gauche et haut/droit ne fonctionnent pas.

                                  Je teste en premier le jeux Dino Dinni's Soccer, en mode practice / training. Cela me permet de voir visuellement les directions qui marche ou pas.
                                  Je teste ensuite avec un autre jeux.

                                  Eptdqcn41700 ian57 2 Replies Last reply Reply Quote 0
                                  • Eptdqcn41700
                                    Eptdqcn41700 @Panpinou last edited by

                                    @Panpinou ,
                                    Je ne vois pas trop la cohérence entre ton schéma et celui fourni par xin mo..
                                    A quoi correspond les numéros de ton shema et des numéros surlignés ?

                                    Rpi 3b+/Recalbox BêtaChristmas\Interface USB Xin-Mo/Bartop
                                    SuperPi Case/Recalbox 7.0/8bitdo SN30PRO /Rpi 3b+

                                    1 Reply Last reply Reply Quote 0
                                    • ian57
                                      ian57 Staff @Panpinou last edited by ian57

                                      @Panpinou Hello,

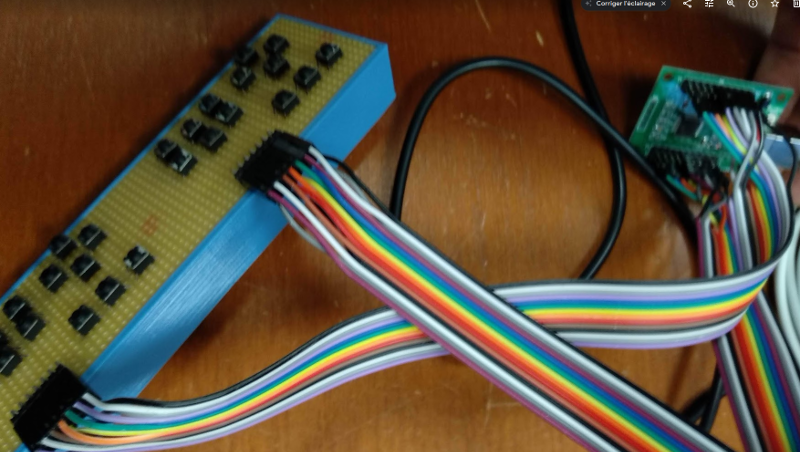

                                      j'ai fait un test ce matin avec mon xinmo 22 pins

                                      /dev/input/event1:	THT 2P arcade controller THT 2P arcade controller
                                      /dev/input/event2:	THT 2P arcade controller THT 2P arcade controller
                                      /dev/input/event3:	DragonRise Inc.   Generic   USB  Joystick
                                      Select the device event number [0-3]: 1
                                      Input driver version is 1.0.1
                                      Input device ID: bus 0x3 vendor 0x16c0 product 0x75e1 version 0x111
                                      Input device name: "THT 2P arcade controller THT 2P arcade controller"


                                      toutes les diagonales fonctionnent parfaitement en jeu (testé sur un shoot neogeo)


                                      donc je penche soit vers un souci de câblage soit le module lui même.

                                      "UNIX is basically a simple operating system, but you have to be a genius to understand the simplicity." Dennis Ritchie

                                      1 Reply Last reply Reply Quote 0
                                      • Panpinou
                                        Panpinou last edited by

                                        En effet !
                                        Je n'ai plus le souvenir de ça... je ne sais pas si j'ai pas préparer le schéma avant de l'arrivé de la commande du Xi Mo.

                                        Les fil de couleurs correspondent au joysticks Seimitsu LS-32-01-SE, avec connecteur 5 points et câble Dupont :
                                        http://www.smallcab.net/joystick-seimitsu-p-999.html

                                        Effectivement c'est des lignes de 11 connecteurs, comme sur le schéma du fabriquant :
                                        http://www.xin-mo.com/dual_player.html

                                        Bon il ne me reste plus qu'a me lancer dans le grand démontage de mon bartop !
                                        https://photos.app.goo.gl/2r8Yqfbib1QEmjQf8
                                        A la première vue, c'est évidant que je n'es pas suivi mon schéma !

                                        1 Reply Last reply Reply Quote 0
                                        • Panpinou
                                          Panpinou last edited by Panpinou

                                          merci @ian57 !

                                          Je confirme que les connexions des joysticks sont en accord avec les plans des fabricants.

                                          https://photos.app.goo.gl/N7nwyNr68rgkp8DY7
                                          https://photos.app.goo.gl/GWBmZS9bCdthFAf36

                                          Joysticks Seimitsu LS-32-01-SE :
                                          http://www.smallcab.net/joystick-seimitsu-p-999.html

                                          Interface USB Xinmotek 2 joueurs :
                                          https://www.smallcab.net/download/manuel/manuel-encodeur-joystick-deux-joueurs-xm-10.pdf

                                          ian57 1 Reply Last reply Reply Quote 0
                                          • ian57
                                            ian57 Staff @Panpinou last edited by

                                            @Panpinou parfois il ne faut pas prendre pour argent comptant les docs... moi j'ai déjà eu le tour d'une masse mal placée sur un connecteur dupont sanwa. En gros il faut vérifier chaque microswitch un par un

                                            "UNIX is basically a simple operating system, but you have to be a genius to understand the simplicity." Dennis Ritchie

                                            1 Reply Last reply Reply Quote 0
                                            • First post
                                              Last post

                                            Want to support us ?

                                            79
                                            Online

                                            90.8k
                                            Users

                                            26.5k
                                            Topics

                                            182.3k
                                            Posts

                                            Copyright © 2021 recalbox.com
