@Substring
J'ai oublié des informations :
Résolution horizontal : 320
Résolution verticale : 240
Fréquence : 60
Horizontal sync pulse : 20 (défaut) à modifier certainement.
Vertical sync pulse : 7 (défaut) à modifier certainement.
Pixel clock frequency : 6400000 (défaut) à modifier certainement.
Avec ces paramètres j'ai ça qui ressort :
Horizontal scan rate : 14.78 kHz
Vertical refresh rate : 48.78 Hz

@Substring
merci pour ta réponse, l'image est quasi-parfaite. Seulement maintenant il y a comme une sorte d'ultra son ultra désagréable qui doit venir du reste des paramètres.
Aurais-tu un programme pour calculer les autres paramètres ?
Ou pourrais-tu m'aider voici les paramètres que j'ai rentré :
Vertical front porch : 28
Vertical back porch : 28
Horizontal front porch : 32
Horizontal back porch : 61
Merci d'avance.
Recall Me.

@Rival187 @idarius @Substring @voljega
Voici le rendu sur ma TV avec les paramètres cités plus haut, si quelqu'un peut m'aiguiller sur les valeurs à changer ce serait parfait.

Comme on le voit sur l'image il me manque toute la partie basse de recalbox...
Après le reste me paraît plus ou moins correct. Qu'en pensez-vous?

Bonsoir,
J'ai enfin compris pourquoi le script ne tournait pas...
En allant regarder du côté du codage de l'application. Je me suis aperçu qu'elle n'était pas pré-configurée pour RecalBox. J'ai donc du rajouter un appel de procédure au niveau du start.
Maintenant ça marche sur le pi aucun soucis.
Le problème maintenant est que je n'arrive pas à l’exécuter directement sur la télé cathodique, seulement en ligne de commande via Putty du coup forcément le calibrage automatique n'est pas bon.

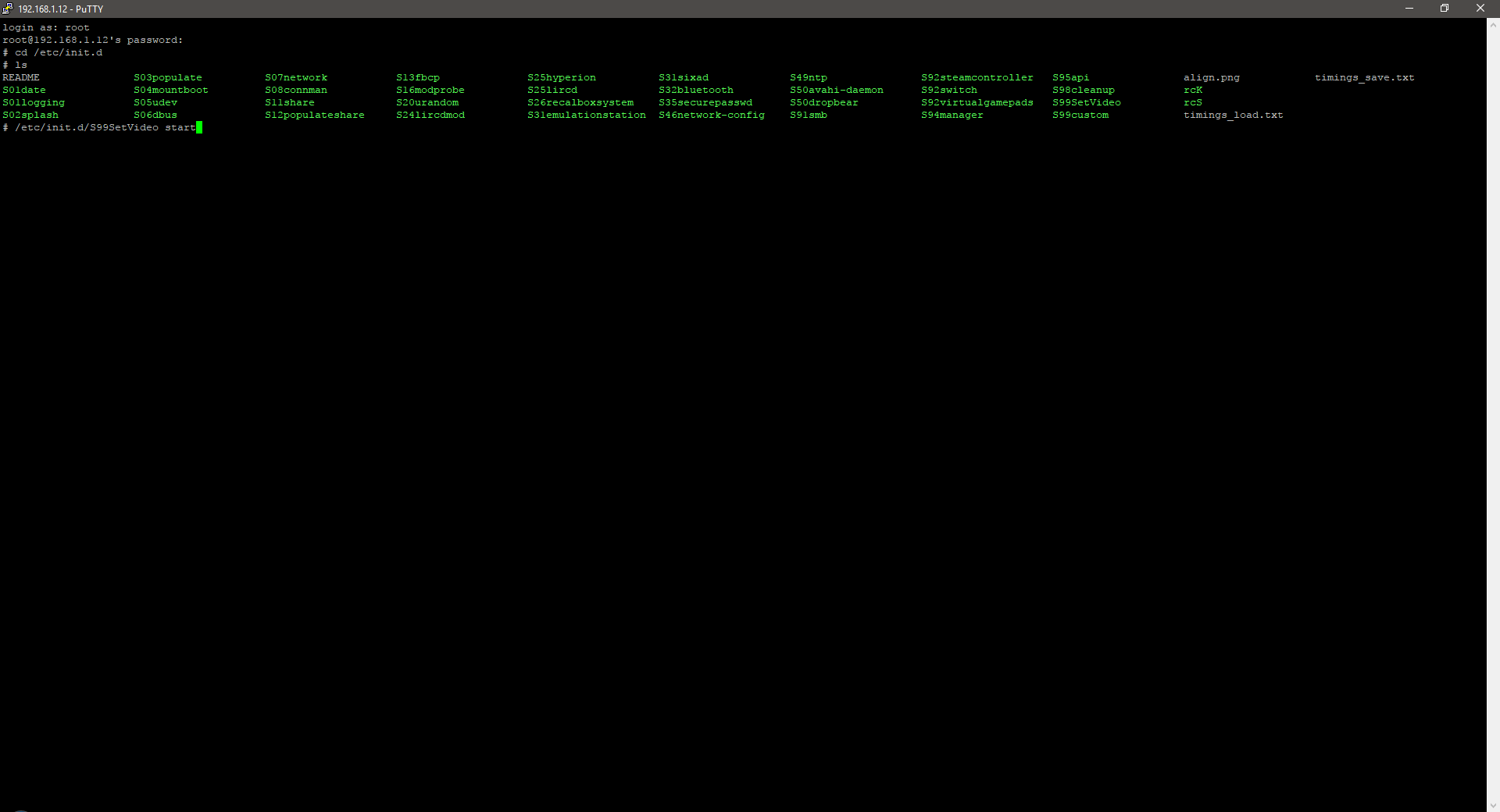

Capture du logiciel avec les fichiers nécessaires avant lancement de celui-ci.

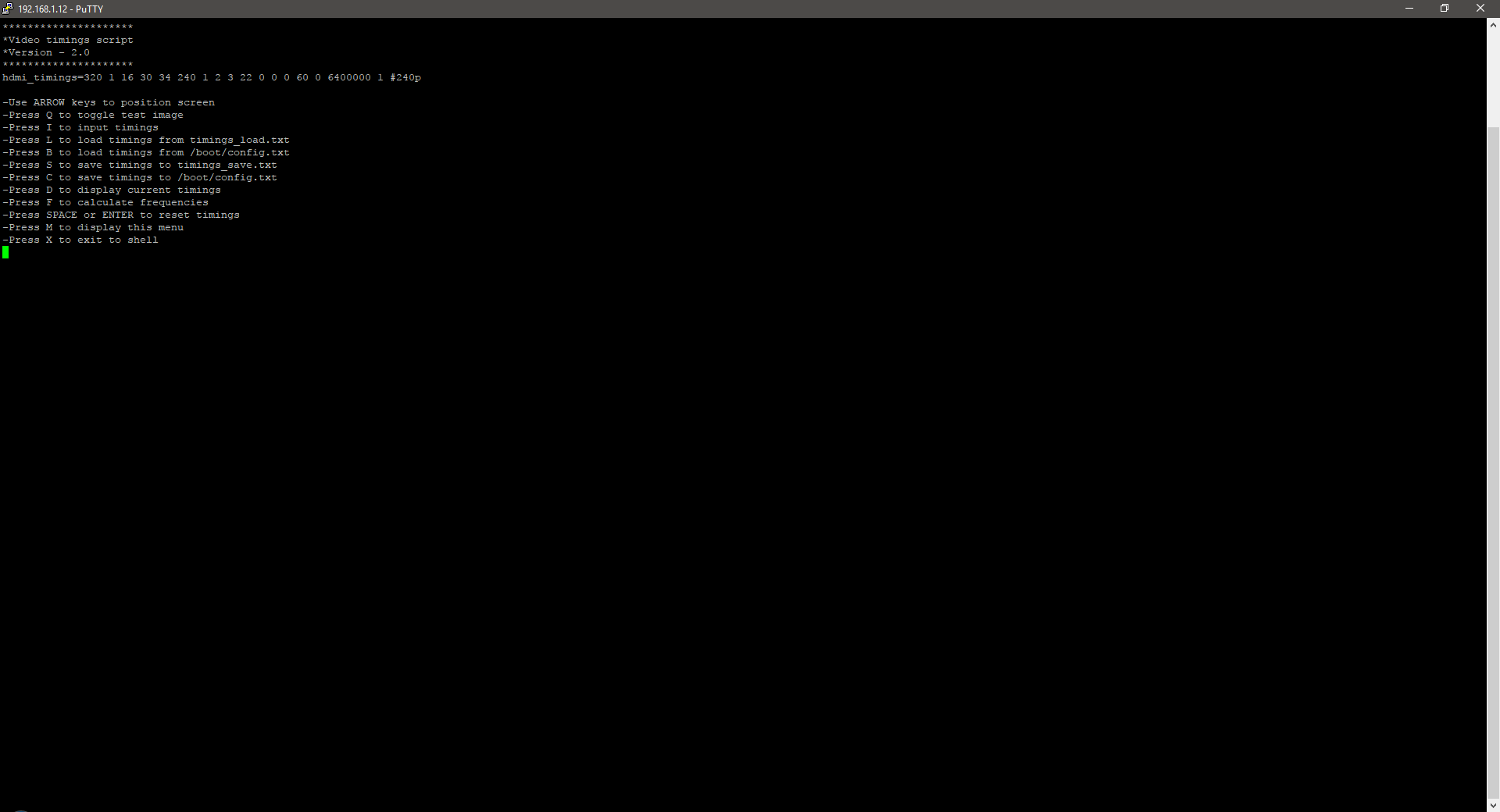

Puis sur l'interface où l'on constate que mes timings ressortent donc bien sur le Raspberry...

Du coup comment faire pour l’exécuter directement dans RecalBox, maintenant qu'il est configuré pour celui-ci?

@Substring
Merci pour ta réponse.
j'aimerai savoir comment lancer le script. sh dont je dispose avec le PI2SCART, qui permet de calculer les hdmi_timings pour ma TV.
Il y a t-il un moyen pour le lancer sur recalbox sachant que la technique de copier S02serial et de faire un S99myscript ne marche pas.
Si ce n'est pas possible j'achèterai un adaptateur vga --> péritel afin de lancer le script depuis un pc sur windows avec cygwin ou depuis un linux.
Merci d'avance.
Recall Me.

@idarius @Substring @voljega
Si j'ai bien compris les chiffres dont je ne comprenais pas le sens sont juste une sorte de convention
donc dans ma configuration : (corrigez moi si je me trompe)
résolution horizontale : 320 (résolution X)
1
marge gauche horizontal : 16 (marge gauche du téléviseur)
impulsion de synchronisation horizontale : 30 (vitesse de balayage vers la gauche en µs)
marge droite horizontal : 34 (marge droite du téléviseur)
résolution verticale : 240 (résolution Y)
1
marge haute verticale : 2 (marge haute du téléviseur)
impulsion de synchronisation vertical : 3 (vitesse balayage vers le bas en µs)
marge basse verticale : 22 (marge basse du téléviseur)
0
0
0
taux de raffraichissement vertical : 60 (correspond au Hz de la TV)
0
fréquence d'horloge des pixels : 64000000 (Fréquence des pixels dépendant du processeur de la TV)
1

Si ce que je dit est bien juste, il faut juste que je joue avec la résolution vertical/horizontal et les marges c'est ça?

@idarius
Je reviens vers toi car il m'est impossible de configurer correctement le PI2SCART sur ma TV CRT, j'ai pourtant mis les réglages conseillés pour le PI2SCART (en éditant le fichier config.txt) soit :
disable_audio_dither=1
dtparam=audio=on
dtoverlay=vga666
enable_dpi_lcd=1
display_default_lcd=1
dpi_group=2
dpi_mode=87
hdmi_timings=320 1 16 30 34 240 1 2 3 22 0 0 0 60 0 6400000 1 #240p
J'ai aussi pris un thème adapté pour écran CRT, comme tu recommandes dans le wiki.
J'ai donc gagné en visibilité sur emulationstation, cependant l'axe X et l'axe Y sont très mal réglés dans les jeux comme sur le menu emulationstation...
Si tu pourrais m'éclairer sur la valeur à rétrécir pour que ça rentre sur mon écran ce serait super.
J'ai notamment vu qu'il y a possibilités de voir comment paramétrer les hdmi_timings selon son écran avec l'aide d'un script pourrais-tu m'en dire plus, ça m'aiderai beaucoup au lieu que je re-modifie sans cesse pour trouver le graal.
Bonne journée à toi.
Merci d'avance.

@idarius
Pareil pour moi, pour déplacer ma TV Sony CRT Trinitron de 80 cm, seul c'est la galère...
Merci pour ces informations, lorsque j'aurai tout le matériel nécessaire, j'irai récupérer les réglages sur ta page wiki
Si j'ai un quelconque soucis, je ferai appel à toi l'ami.

@Substring
merci pour l'information, je pense surtout rester sur les consoles dans un premier temps.
Je manque de temps pour tester toutes les configurations et autres paramètres...
j'attendrai le temps qu'il faudra, pour avoir une solution clé en main pour les jeux d'arcade.
Un énorme merci aux gens qui travaillent afin de concrétiser ce fabuleux projet.

@Substring
Merci pour ta réponse,
je vais donc t'écouter, je viens d'allé jeter un coup d’œil sur les forums.
Le mieux reste apparemment le Pi2SCART, en plus je viens de trouver un boîtier pour celui-ci
Je pense le commander sur le site smallcab dont j'ai beaucoup entendu parler...
