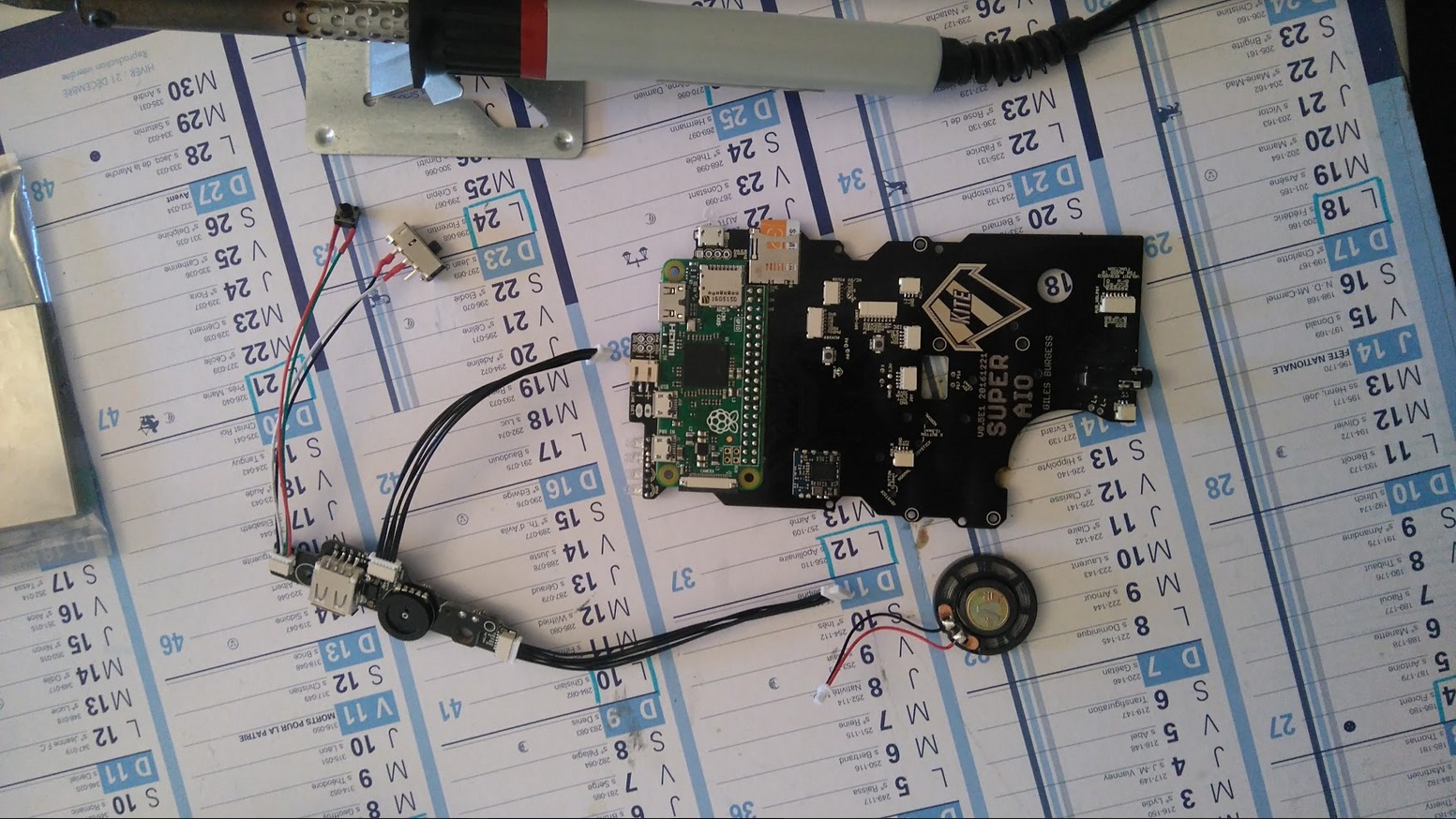

voila avec un ami on a realisé et verifié toutes les soudures c'est trop bien
je dois encore faire des trous dans la coque pour les bouton L et R et pour la batterie.

@alopex

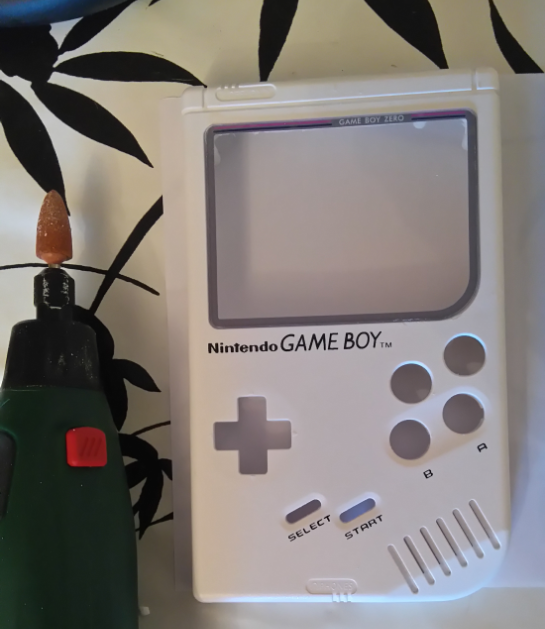

je me suis occupé de preparer le boitier aujourd'hui j'espere avoir le temps de faire les soudures cette semaine

Voila j'ai réuni tout le matériel nécessaire il n'y a plus qu'a assembler

salut kyrogh
j'ai vu plusieurs personnes utiliser cet ecran et ils ont été oblige de gratter un peu dans la coque de la gb mais sa passe tout juste. et l'avantage de cet ecran est qu'il fonctionne directement en 5v.

j'ai un peu avancé
concernant la gameboy je vais proceder en deux etape j'ai trouvé sur un autre forum quelqun qui (a un enorme talent) regroupe tout les composants que nous utilisont pour ce projet sur une seule carte electronique et qui en plus a rajouter des petites options super cool.
il aura fini son projet d'ici quelques jours et va proposer sa carte a la vente pour 80€ environ. comme tout est compris niveau electronique sa ramene la console a environ 120€ si on rajoute un boitier de gb, le raspberry et 2/3 bricoles.

pour le moment j'ai acheté un pizero et j'ai un ami qui va me preter un pi2 pour comparer. je vais faire une premiere version avec le pizero et la carte citée precedemment.

ensuite pour l'ecran en 480*640 il y a un soucis c'est que pour pour avec une image nette il faut passer par le port hdmi et utiliser un convertisseur vga mais pour le moment ceux que j'ai trouve qui ont essayer sur internet n'ont pas reussi a faire rentrer la carte de l'adaptateur dans une gameboy. sinon il faut utiliser la sortie TV du pizero mais tout l'interet de prendre une resolution superieure perd son sens a mon avis.

Du coup je veux tester une deuxieme version pour faire rentrer l'adaptateur en le depouillant de ses connectiques. de plus comme la carte electronique comprend tout il est sans doute possible de faire rentrer un pi3 pour emuler la N64 l'emplacement du joystick est prevu sur la carte. mais je vais deja voir ce que sa donne avec le pi2 qu'on va me preter.

MAIS concernant la carte all-in-one le createur annonce que comme l'ecran est fourni avec la carte il s'est debrouillé pour avoir un affichage en perfect pixel. La part contre je ne sais pas ce que ca veux dire alors je suis en train de me renseigner sur ce point. mais si c'est vraiment bien le perfect pixel peut etre que sa ne vaudra pas le coup de passer en 640*480. de plus le createur de la carte semble indique qu'on pourra tres bien brancher les deux ecrans.

je met le lien du forum qui parle de la carte electronique je ne sais pas si c'est visible sans s'inscrire:
http://sudomod.com/forum/viewtopic.php?f=9&t=243

une video ou il presente son bijou: https://www.youtube.com/watch?v=jweRkxGF1mA

Aussi je voudrais savoir ou est-ce que vous vous achetez le materiel? je fais mes recherches sur ebay pour avoir une idée mais j'imagine qu'il existe des fournisseurs plutot connu en france.
je dis ca pour essayer de grouper mes achats pour eviter trop de depenses en frais de port et c'est plus simple d'avoir tout au meme endroit.

alors je commence par l'ecran j'ai vu 2 types il y a des pas cher a 20€ pour une resolution de 240x320 du genre celui ci ou alors plus cher a 80€ mais en resolution 640x480 du genre celui-la.
je ne sais pas ce que ca veux dire mais il y a un ecran en VGA et un autre en pal/ntsc.
est-ce que sa veut dire que on ne peux pas brancher directement l'ecran vga sur les pins TV du PI zero? j'ai ce lien qui dit ce c'est possible mais je ne suis pas completement sur je me suis tapé les 42 pages en anglais j'ai la tete comme un citron meme si c’était tres intéressant.

j'ai vu des personnes utiliser un adaptateur HDMI/VGA comme celui-ci entre l'ecran et le PI. Par ce que si on le branche directement et que ca marche, on en a pas besoin. Ou alors c'est pour ameliorer l'image en passant par du Hdmi?

bonjour,
je profite de ce post pour me presenter.
j'ai 28 ans j'habite a nice 06, je m'occupe de la maintenance du reseau cuivre (recherche de panne et reparation des cables) pour une grande boite de telecom.

Je me suis documenté récemment pour réparer mon écran de Gameboy qui avait des lignes de pixels HS et il y a une tonne d'information sur internet c'etait simple au final.
du coup je suis tonbé sur un article qui montrait un/une gameboy moddée par un certain wermy.
Je suis super motivé et j'ai trouvé votre forum en français avec des gens super compétant j'espere avoir un peu d'aide ici.
Je pense utiliser ce post pour synthetiser mon avancée pour le moment je ne fais que lire des tutos en masse vu que je n'y connais pas encore grand chose.

edit: je rajoute une liste provisoire de ce dont je risque d'avoir besoin.

composant - site du vendeur:
Pi zero - pihut
ampli audio PAM8402 ou 8403 - ebay
regulateur de tension - ebay on verra si j'en ai besoin
une batterie - je suis perdu la dessus. j'ai vu qu'il fallait 2000mA pour tenir 2-3h mais pour le voltage il y a de tout 3.7V ,7.4V je doit me pencher la dessus.
ecran TFT 3.5'' - j'hesite encore ebay 1 ou ebay 2
module de charge decharge pour la batterie - ebay en plus il y a une petite led dessus
un haut parleur - ebay je ne sais pas cb d'ohm il faudra ,a voir.
une carte PCB pour les boutons - ebay des gens ont branché un teensy dessus mais je ne sais pas encore a quoi ca sert.
des cables breadbord - ebay on peut les souder ? ou pas?
un interupteur - ebay
une boite vide - kitch bent
vitre pour la boite vide - kitch bent
des cables JST-PH - ebay pour la batterie
une roulette pour le volume - ebay
une prise jack - ebay
un chargeur (de portable?) - ebay

je me suis aide avec ce site
